汽车通风盘式制动卡钳总成结构设计

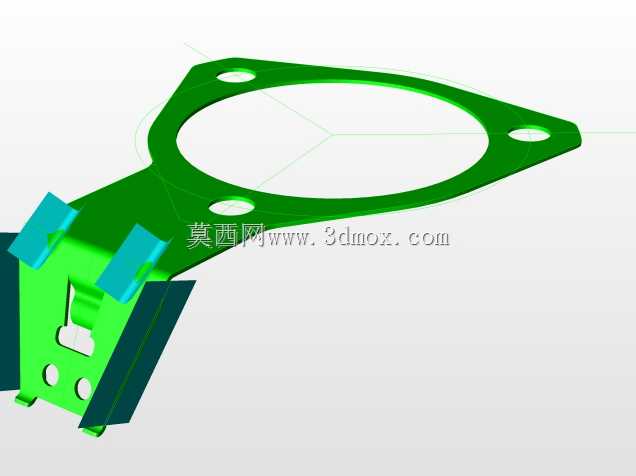

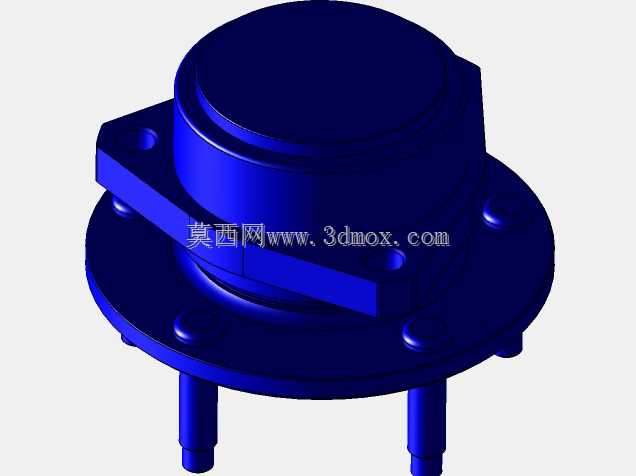

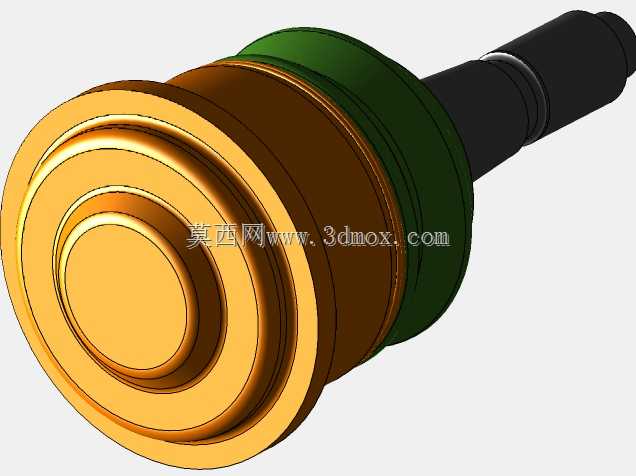

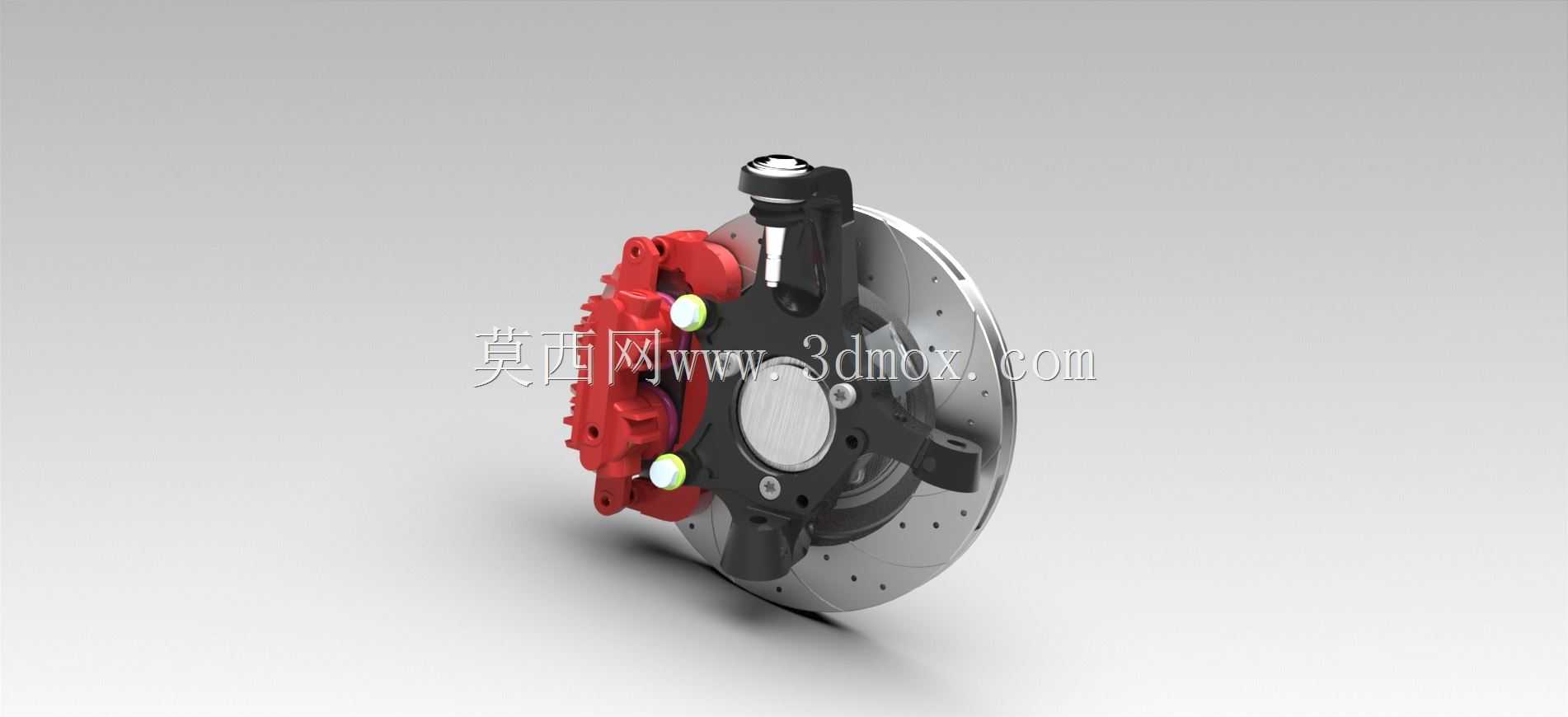

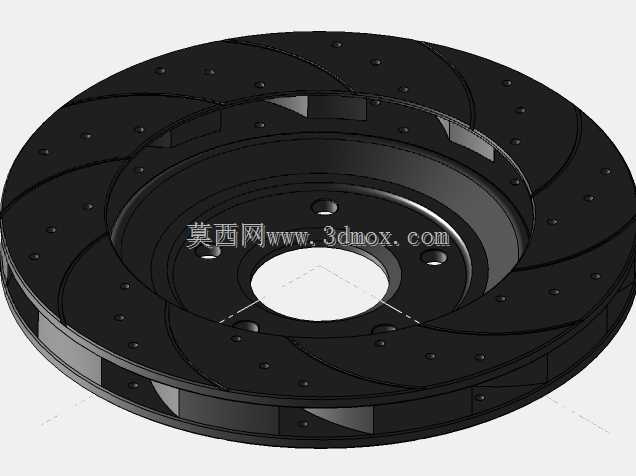

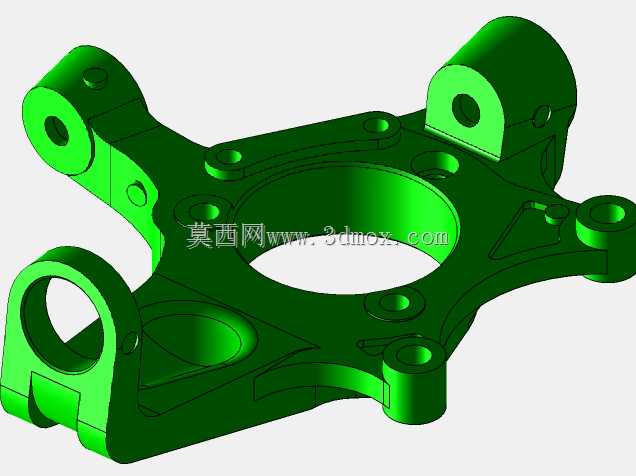

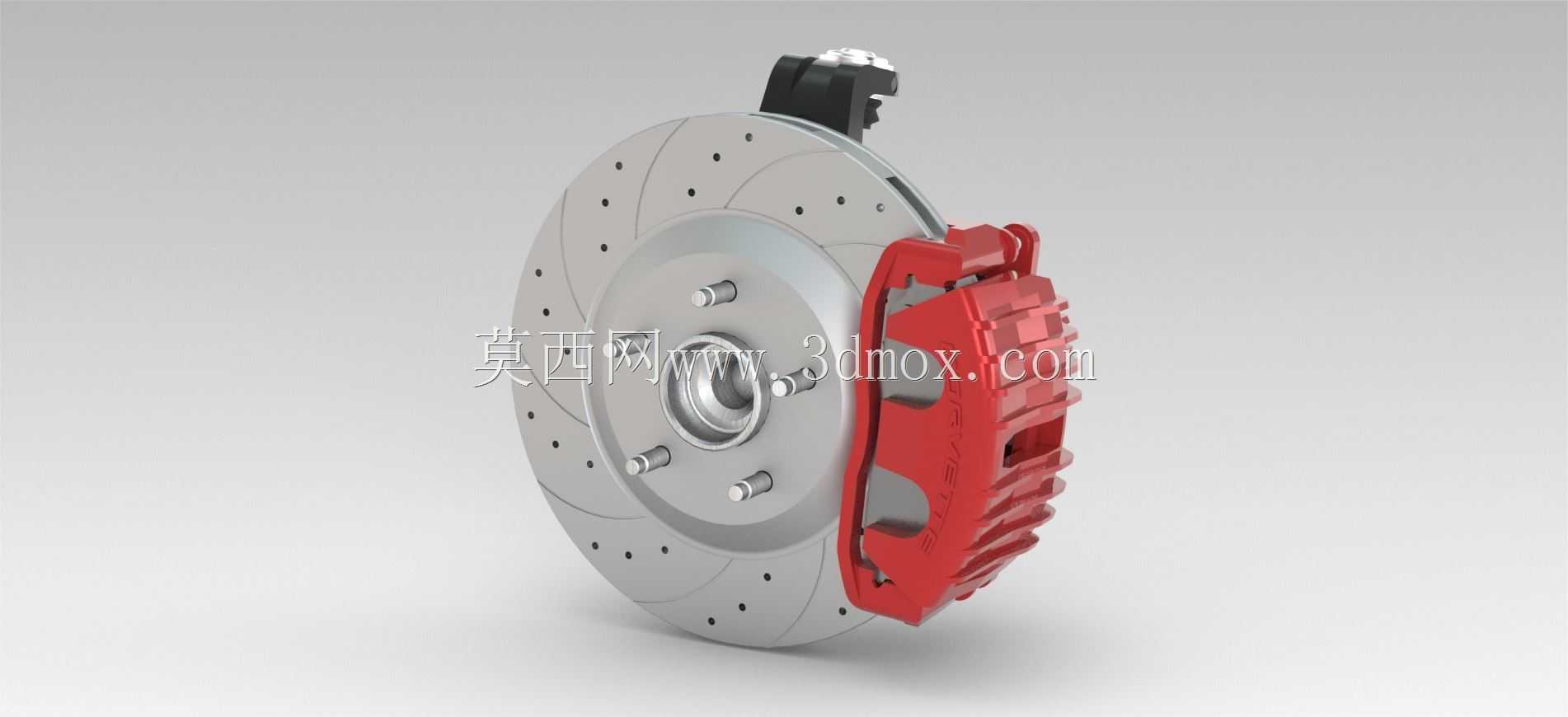

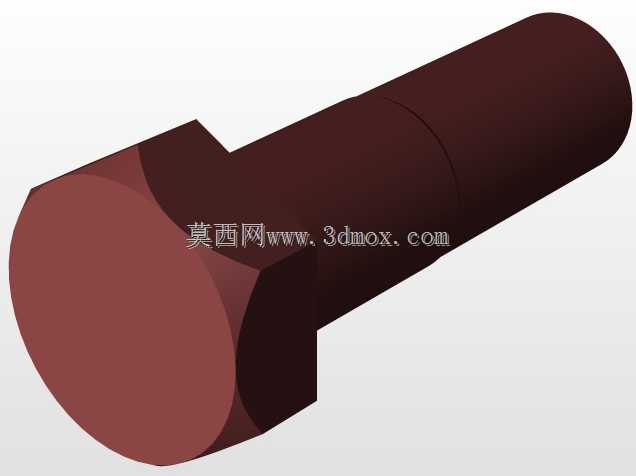

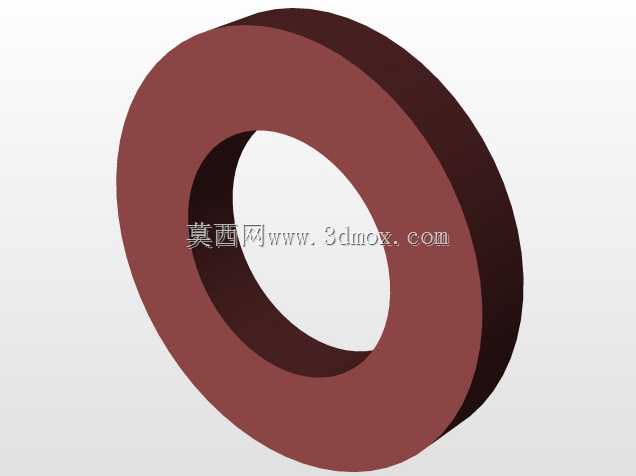

该模型还原的是乘用车主流配置的通风盘式制动系统核心总成，广泛应用于家用轿车、城市SUV以及轻型商用车辆的前轮制动回路，部分高性能车型也会将同结构方案用于四轮配置，是车辆行驶安全体系里最核心的执行部件，直接决定车辆的制动距离、制动稳定性以及连续制动下的热衰退表现。整套结构由带通风散热通道的钻孔制动盘、对置活塞制动卡钳、摩擦片组件、制动钳安装支架、放气螺钉、导向销等核心部件组成，设计过程中优先匹配乘用车16-18寸轮毂的安装空间，制动盘有效摩擦半径控制在140mm到160mm区间，整体装配厚度控制在30mm以内，卡钳本体的外轮廓避让转向节、轮毂轴承以及防尘罩的安装边界，确保装车后不会与周边悬架部件、轮毂辐条产生运动干涉。设计思路上充分考虑日常行驶的高频使用场景，制动盘采用双层夹腔通风结构，盘面钻设斜向散热孔，车辆行驶时气流可以顺着通风腔和钻孔快速带走制动摩擦产生的热量，避免连续制动后摩擦片温度过高导致制动力衰减；卡钳采用浮动式对置活塞布局，制动时两侧活塞同步推动摩擦片压向制动盘盘面，保证摩擦片受力均匀，不会出现偏磨现象，同时卡钳本体设置有防尘套和密封圈安装槽，能够阻挡路面泥水、沙尘进入活塞腔，延长卡钳的维护周期。摩擦片的摩擦材料预留了磨损极限标识的安装位，当摩擦片磨损到安全阈值时可以直接触发车载报警提示，导向销表面做了低摩擦涂层设计，卡钳滑动时的阻力更小，制动回位更顺畅，能够有效避免拖刹、偏刹等常见故障。整套结构的安装孔位完全匹配主流乘用车转向节的安装标准，不需要额外改装即可直接适配对应车型，在制动管路接口位置预留了标准的螺纹连接口，可以直接对接整车的制动液压回路，放气螺钉设置在卡钳的最高位置，方便售后维护时排出管路内的空气，保证制动踏板的脚感紧实线性。
