生态马拉松赛车液压制动主缸结构设计

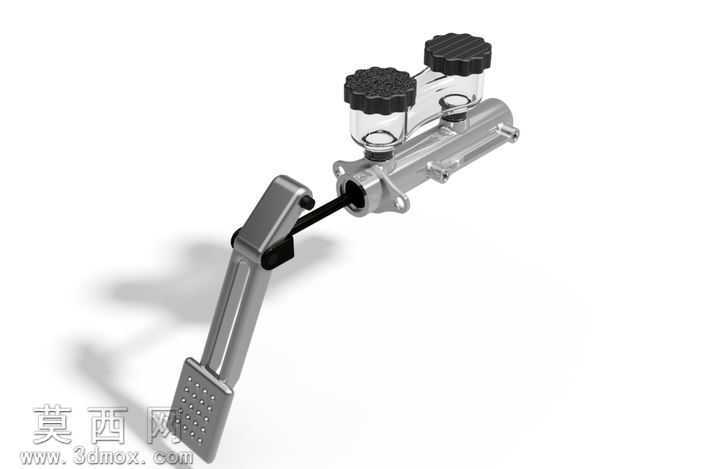

该作品为适配生态马拉松挑战赛参赛车辆的液压制动主缸三维模型，建模阶段采用NX软件完成全参数化结构搭建，严格遵循赛车制动系统的轻量化与可靠性设计要求，对主缸的每一处结构都做了精细化的尺寸约束与装配校验。模型完整还原了制动主缸的核心组成部分，包括带防滑纹理的双储液腔盖、透明可视化储液腔体、金属主缸泵体、带防滑踏板面的制动操纵杠杆、连接杠杆与泵体的传动推杆，以及泵体上的安装固定耳位、油液接口等细节结构。材质渲染阶段，针对不同部件做了差异化的材质表现：储液腔盖采用黑色硬质工程塑料材质，还原表面的防滑滚花纹理与哑光磨砂质感；储液腔体采用半透明工程塑料材质，模拟真实制动液储液罐的通透视觉效果，可直观呈现内部腔体结构；主缸泵体采用铸铝金属材质，还原金属表面的机加工纹理与哑光金属光泽；制动操纵杠杆采用金属冲压焊接结构的材质表现，踏板面做了防滑凸点纹理的细节刻画，还原金属踏板的耐磨质感；传动连接部件做了发黑处理的金属材质表现，区分不同功能部件的视觉特征。结构设计上，该主缸采用双腔布局结构，可适配双回路制动系统的设计要求，提升赛车制动的安全冗余度，操纵杠杆的传动比经过优化设计，能够在保证制动踏板行程合理的前提下，提供足够的制动推力输出，泵体上的安装位预留了标准的固定接口，可直接适配参赛车辆的车架安装点位，储液腔的位置设计兼顾了制动液加注的便利性与行车过程中的油液稳定性，避免车辆激烈驾驶时油液晃动影响制动性能。设计思路围绕生态赛事的轻量化、低能耗、高可靠性要求展开，在保证结构强度满足制动工况载荷要求的前提下，对泵体、杠杆等部件做了轻量化的结构优化，去除不必要的冗余材料，降低部件整体重量，助力参赛车辆实现更低的能耗表现，同时所有结构都参考了实车制动部件的工程标准，保证模型的结构合理性与工程参考价值，可用于赛车制动系统的结构展示、原理教学以及改装设计参考。
