150mm量程机械式游标卡尺结构设计

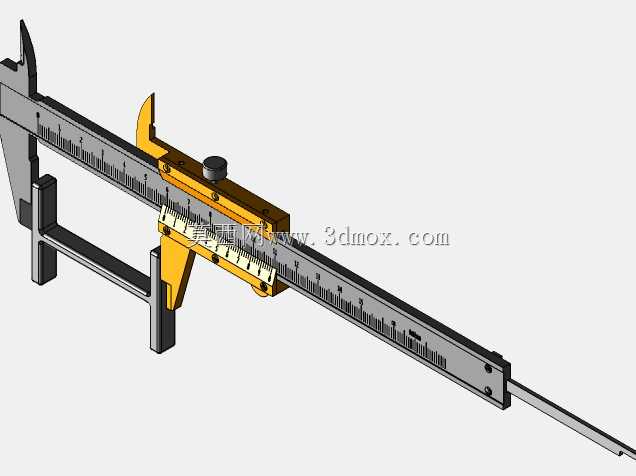

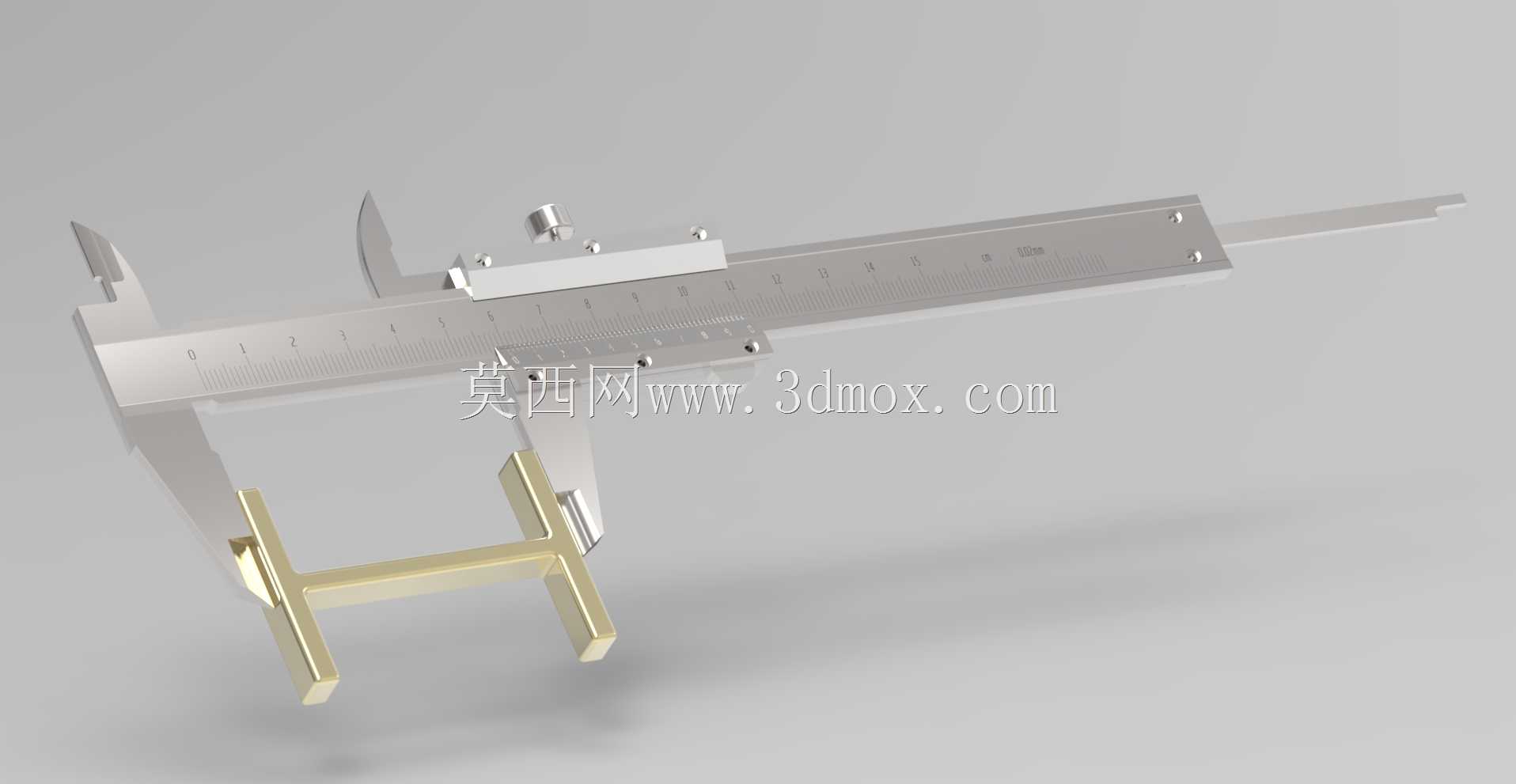

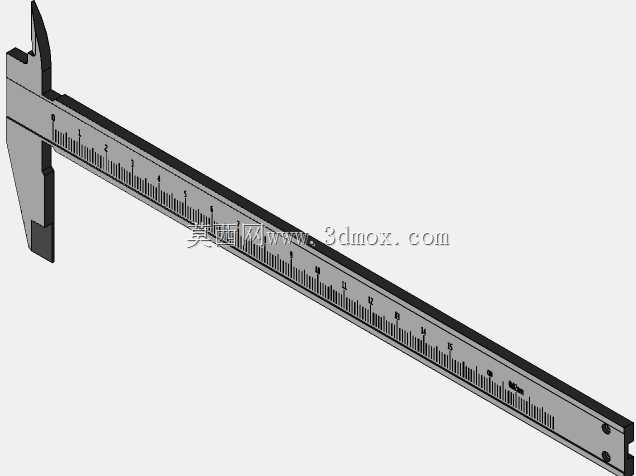

在机械加工、五金制造、精密装配、品质检测等诸多工业场景中，游标卡尺是一线作业人员与质检人员使用频率最高的接触式长度测量器具之一，这款150mm量程的机械式游标卡尺，覆盖了绝大多数日常小件加工、零件抽检、装配校核的测量需求，是生产现场、维修工位、教学实训场景中不可或缺的基础测量工具。从实际用途来看，这款游标卡尺可完成工件外径、内径、深度、台阶高度四类核心尺寸的测量，能够满足普通机加工零件的尺寸公差核验、五金工件的来料尺寸筛查、装配环节的配合间隙确认、实训教学中的测量操作练习等多元需求，相较于数显卡尺，纯机械结构的它无需供电，不存在电路故障、电池亏电、液晶损坏等问题，在油污、粉尘、潮湿的复杂车间环境下拥有更强的环境适应性，长期使用的稳定性与耐用性表现更突出。从产品功能特性来看，这款卡尺采用主尺加滑动游标的经典机械测量结构，主尺刻线清晰均匀，滑动游标与主尺的配合间隙经过合理设计，既保证滑动过程顺畅无卡滞，又不会出现晃动导致的测量误差；尺身外侧的上下两组量爪分别对应外径与内径测量场景，量爪测量面经过精密研磨，平面度与平行度控制在高精度公差范围内，保证测量贴合度；尺身尾部延伸的深度测杆，可精准完成盲孔深度、台阶高度的测量，测杆与尺身的同轴度经过调校，不会出现测杆歪斜导致的深度测量偏差；滑动游标上配套的锁紧螺钉，可在测量完成后锁定游标位置，方便操作人员读取数值，避免移动过程中游标移位造成读数偏差。从设计思路来看，这款卡尺整体遵循实用优先的工业设计逻辑，整体结构没有多余的冗余部件，尺身采用轻量化的高强度合金材质，兼顾刚性与手持重量，长时间手持测量不会产生明显的负重感；量爪部分做了合理的刃口处理，既保证测量时能够贴合工件的测量基准面，又不会因为刃口过于锋利划伤操作人员手部；刻度线采用耐腐蚀的蚀刻工艺填充，长期摩擦接触也不会出现刻度脱落、模糊不清的问题，适配车间高频次使用的磨损场景。从外形尺寸与安装边界来看，这款卡尺整体量程为150mm，闭合状态下整体长度略大于150mm，尺身宽度控制在适合单手握持的尺寸范围内，滑动游标上的推块位置符合人体工学设计，拇指推动即可轻松完成游标滑动操作，无需额外的辅助操作空间；日常存放时只需配套常规的卡尺防护套即可，不需要特殊的安装固定结构，可直接放置在工具柜、工具包、工位抽屉内，占用空间极小，适配各类工位的收纳条件。
