带螺旋沟槽的圆柱凸轮传动结构

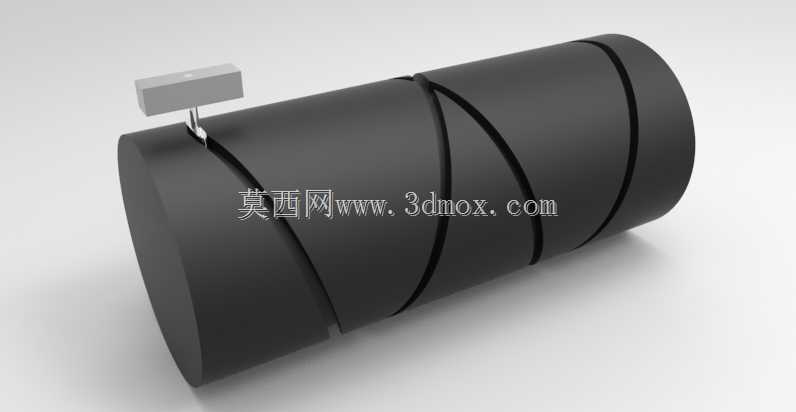

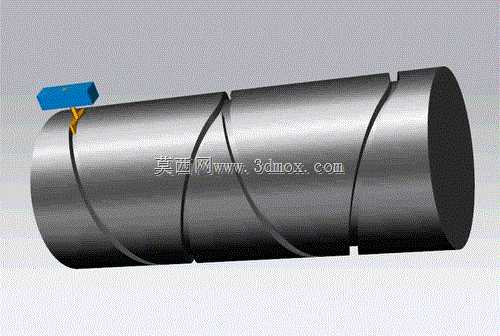

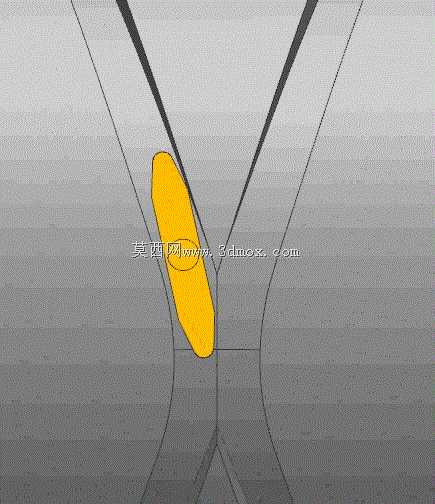

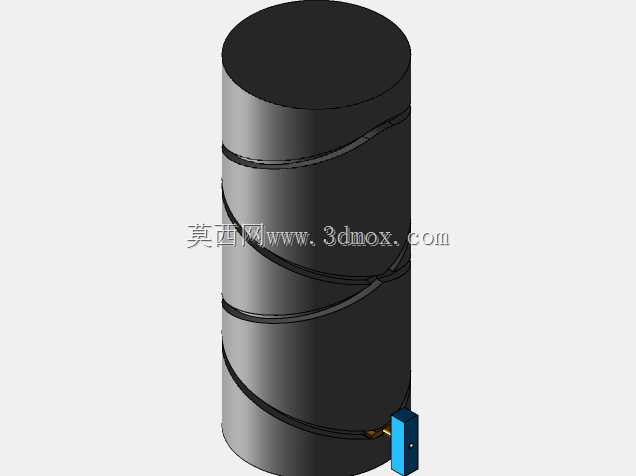

圆柱凸轮是自动化机械传动体系中十分常见的核心执行构件，这类带螺旋沟槽的圆柱凸轮结构，常被应用在轻工包装、食品加工、纺织织造、自动送料等需要实现往复直线运动或者间歇回转动作的设备当中，能够将输入轴的匀速回转运动，直接转化为从动件的规律往复运动，相比盘形凸轮，它的结构更紧凑，能在更小的安装空间内实现更大行程的动作输出，传动过程的刚性更强，运行稳定性更优，适合中低速、载荷适中的连续作业工况。从实际设备用途来看，这类圆柱凸轮可以配套在自动装配线的分料机构上，按照预设的运动节拍精准推送工件到指定工位，也可以用在专用机床的进给机构里，控制刀具的走刀轨迹完成特定轮廓的加工，还能在印刷设备中带动摆杆实现周期性的压合动作，适用场景覆盖了大量需要精准时序控制的自动化工位。这款圆柱凸轮的功能特性集中在沟槽轮廓的精准设计上，凸轮本体为实心圆柱结构，外圆柱面上加工出连续的螺旋变距沟槽，沟槽的轨迹曲线完全匹配从动件的运动规律，能保证从动件在推程、远休止、回程、近休止的全周期内动作平滑无冲击，避免刚性碰撞带来的设备振动和部件损耗，从动件通过端部的接触块嵌入沟槽内部，运动过程中不会出现脱槽、卡滞的问题，传动精度可以满足多数通用自动化设备的动作要求。在设计思路上，这款结构优先考虑了加工便利性和运行可靠性，圆柱基体采用等直径设计，外圆面无需额外做异形加工，降低了车削工序的加工难度，沟槽的宽度保持统一尺寸，适配标准规格的从动接触块，不需要定制异形配件就能完成装配，沟槽的深度根据从动件的接触强度做了匹配设计，既保证接触部位有足够的受力面积承受传动载荷，又不会因为沟槽过深削弱圆柱基体的整体结构强度。从外形尺寸与安装边界来看，这款圆柱凸轮的轴向长度和径向直径比例适配常规的安装座尺寸，两端预留了标准的轴颈安装位，可以直接装配在带座轴承上实现回转支撑，不需要额外设计定制的连接结构，凸轮的最大回转半径控制在合理范围内，安装时不需要预留过大的周边避让空间，从动件的运动行程完全由沟槽的轴向展开长度决定，安装调试时只需要保证凸轮轴线和从动件的运动方向垂直，就能实现预设的传动动作，整体安装适配性强，可以直接替换同规格的常规圆柱凸轮部件，不需要对原有设备的安装结构做大幅改动。
