三型腔形位公差检测用量规检具结构

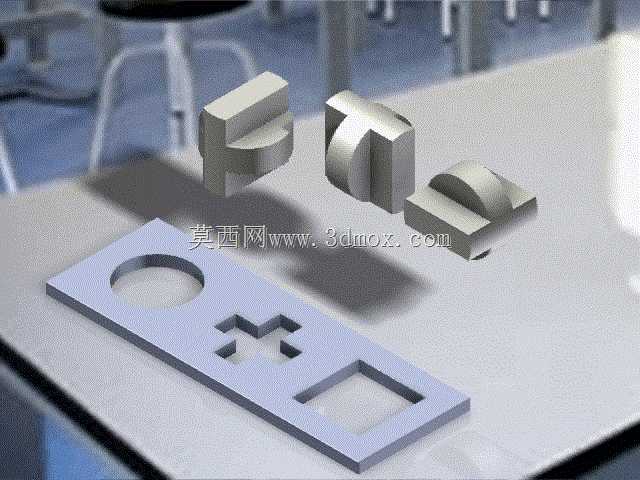

在机加工零部件的批量生产环节，型腔类特征的形位公差快速核验一直是产线终检工位的高频需求，这类三型腔检测量规的设计，正是针对平板类零件上圆形、十字形、方形三类通孔特征的快速过检场景开发，替代传统卡尺、影像仪的逐点测量模式，将单工件检测时长压缩至两秒以内，适配冲压件、注塑件、机加工平板件的产线全检工序。整套检具的设计逻辑完全遵循通止规的公差匹配原则，三个检测凸台的外形尺寸分别对应被测型腔的最大实体尺寸，只要凸台能顺利完全落入对应型腔，即可判定该型腔的尺寸、位置度、轮廓度同时符合公差要求，无需额外读取测量数值，对一线检测人员的技能门槛极低，无需计量专业培训即可完成操作。从结构布局来看，检测基板采用平直度公差控制在0.02mm以内的平板结构，三个型腔沿基板长度方向依次排布，相邻型腔的中心距严格匹配被测工件上对应孔位的设计中心距，位置度公差控制在被测孔位位置度公差的1/10以内，满足量规设计的公差收敛原则，避免检具本身的制造误差带来误判。三个检测凸台分别对应三类型腔的截面形状：圆形凸台适配圆孔检测，十字形凸台适配十字槽型腔检测，方形凸台适配方孔检测，每个凸台的导入端都设计了15度的导入倒角，避免检测时凸台棱边刮伤被测工件的孔壁，同时降低对位难度，即使工件存在小幅的放置偏移，也能顺着倒角滑入正确位置。在安装边界上，整套检具无需额外固定，可直接放置在检测工作台面上使用，基板底部做了0.5mm的等高支脚设计，避免基板底面与工作台面的杂质垫起导致检具倾斜，影响检测结果的准确性。凸台与基板的连接采用整体加工成型结构，没有拼接缝隙，避免长期使用后凸台松动移位，延长检具的使用寿命。在实际产线应用中，这类检具常配套在冲压生产线的出料端、注塑机的取件工位旁，操作人员完成工件取件后，直接将工件的三个型腔对准检具凸台按压，能完全贴合即判定为合格件，直接流入下一道工序，无法压入则判定为不合格件，放入返工料箱，整个过程无需记录测量数据，检测效率远高于传统接触式测量设备，尤其适配大批量生产的快节奏检测需求。设计过程中还充分考虑了磨损补偿空间，凸台的工作段预留了0.01mm的修磨余量，长期使用出现磨损后，可通过表面镀层修复的方式恢复尺寸精度，无需重新制作整套检具，降低产线的检具维护成本。针对不同厚度的被测工件，凸台的工作段高度设计为比被测工件最大厚度大3mm，保证检测时凸台能完全穿透型腔，避免因工件厚度波动导致检测不到位，出现漏判的情况。
