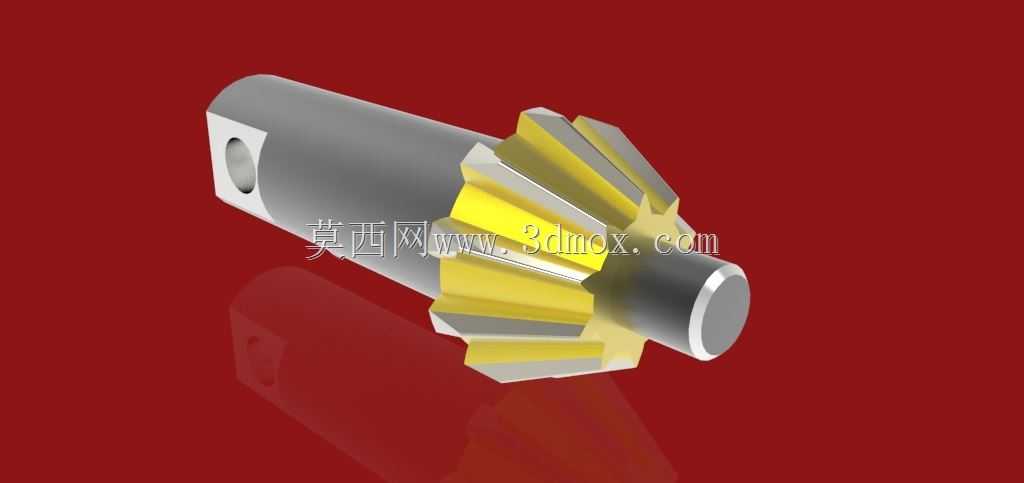

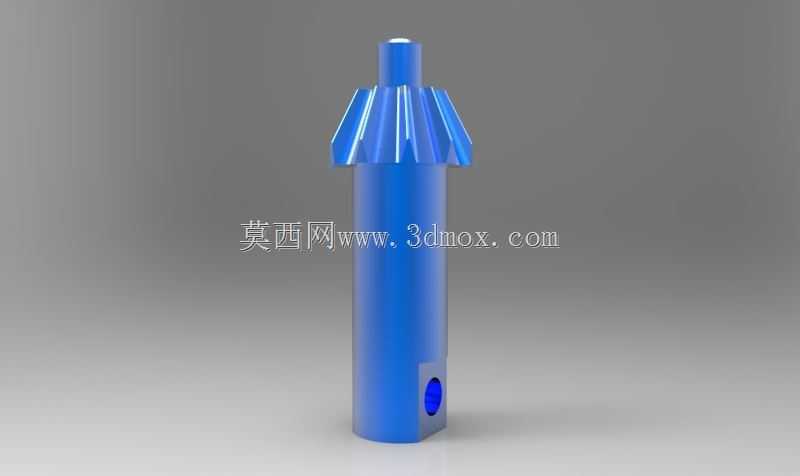

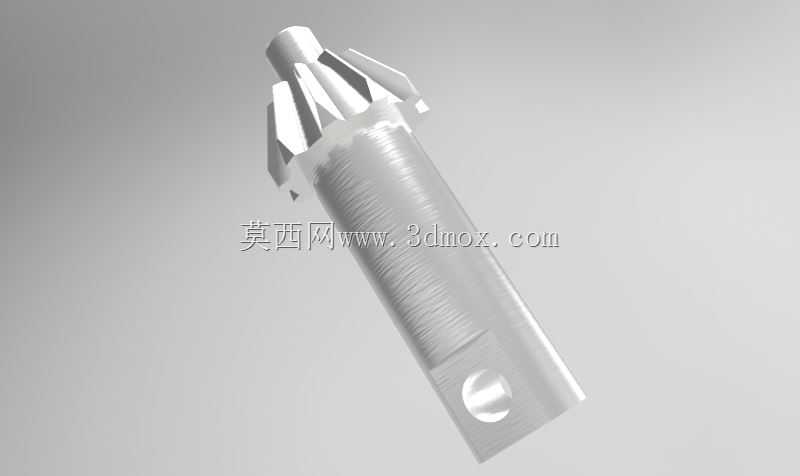

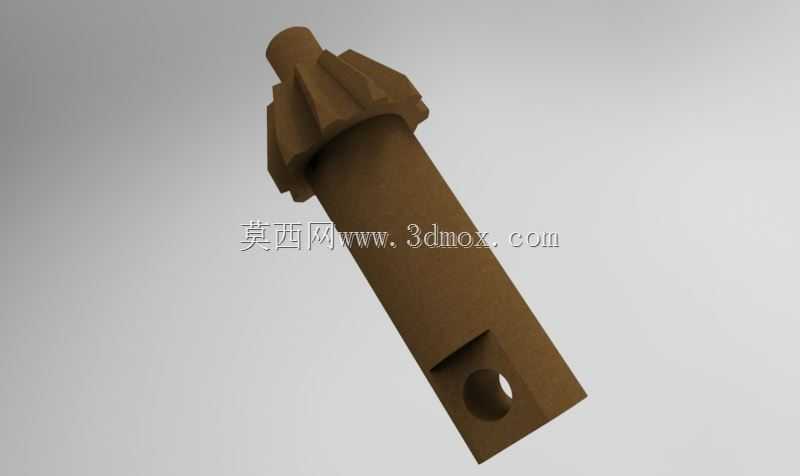

带锥齿结构的开槽销轴类传动零件

该零件属于小型传动系统中的复合功能轴件，主要应用于小型动力传递机构、手动调节装置、精密仪器传动模块以及小型工装夹具的动作传递环节，在需要同时实现周向啮合传动与径向销接定位的场景中承担核心连接与传力作用。零件主体为长圆柱轴身结构，轴身一端集成了锥齿轮齿形结构，可与配套的锥面齿件实现垂直方向的动力换向传递，适配小扭矩、低转速的动力传输需求，齿形采用标准渐开线锥齿轮廓，啮合过程中接触均匀，传动平稳无明显卡滞，能够有效降低传动过程中的噪音与磨损。轴身远离齿形的一端开设了径向贯通的销孔，同时轴端加工有扁位开槽结构，该结构既可以穿装圆柱销实现与外接摆臂、拨叉类零件的刚性连接，也可以通过扁位结构配合卡簧、挡圈实现轴向位置的限位，避免零件工作过程中出现轴向窜动，保障传动啮合位置的精度稳定。设计过程中充分考虑了零件的安装边界，轴身采用等直径圆柱面设计，可直接穿装于配套的滑动轴承或者轴套内实现回转支撑，安装时无需额外加工复杂定位面，仅需通过轴端开槽与销孔即可完成外接部件的固定，装配流程简单，后期维护更换便捷。齿形端的齿顶圆直径略大于轴身直径，既保障了轮齿的结构强度，也形成了天然的轴向限位台阶，安装时可抵靠在支撑轴承端面，控制轴件的轴向窜动间隙。零件整体结构紧凑，将锥齿轮的换向传动功能与销轴的连接定位功能集成于一体，减少了传动链路中的零件数量，有效缩小了整套传动机构的占用空间，适合在空间受限的小型机械结构中使用，工作过程中可同时承受周向的传动扭矩与径向的连接载荷，结构强度经过合理校核，齿根位置做了圆弧过渡处理，避免应力集中导致的齿部断裂，轴身销孔位置也做了倒角处理，减少销钉装配时的剪切应力集中，能够满足长期往复传动的使用需求。
