交流稳压器壳体钣金结构设计

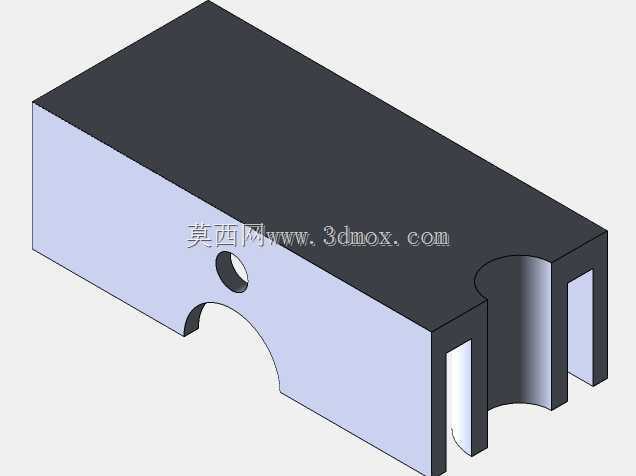

　　这套交流稳压器的外壳结构在建模时优先考虑了小功率桌面式稳压设备的装配逻辑，整体采用长方体钣金折弯成型的方案，没有多余的复杂曲面，所有轮廓都适配常规钣金下料、折弯、冲压工序，不需要额外开模即可完成小批量试制。从现场使用场景来看，这类壳体多用于车间工位旁的小型稳压供电单元、实验室测试台的电源防护外壳，或是家用小型交流稳压装置的外部防护件，内部需要容纳调压绕组、控制电路板、接线端子与散热风道，因此壳体的内部净空边界在建模初期就按照常规1kVA以内稳压器的元件排布预留了余量：主体腔体长度方向预留足够空间放置环形或EI型铁芯，宽度方向留出两侧接线端子的插拔操作距离，高度方向避开顶部盖板压到元件最高点的干涉风险。壳体侧面开设的两处半圆对位槽，

　　是为了匹配设备安装时的卡位需求，当多台稳压单元并排安装在标准机柜层板上时，槽位可以卡在层板预焊的定位凸点上，不需要额外锁附螺丝就能限制壳体前后窜动，后期维护时直接向上提起即可拆下外壳，比传统全螺丝固定的外壳节省至少一半的拆装时间。侧端预留的两个矩形开口是散热与接线的复合通道，其中靠下的开口作为冷风进风口，内部安装的轴流风扇可以将外部冷空气直接抽到铁芯发热区域，靠外侧的开口则作为输出接线端的避让位，用户接电源线时不需要掀开整个顶盖，直接从侧端开口就能完成端子锁线，避免开盖后触碰内部高压元件的安全隐患。壳体顶面做了整块平整面设计，没有凸起的加强筋，一方面是方便在顶面丝印设备参数、警示标识与操作说明，

　　另一方面平整顶面可以承受上层轻量设备的叠放，在车间工位空间紧张时，小型测试仪表可以直接放置在稳压器顶面上，不会因为曲面凸起发生滑落。建模过程中所有折弯边都预留了钣金工艺对应的折弯内R角，折弯边的搭接位置采用止口对位结构，顶盖扣合时可以沿着侧边止口滑入，不需要工人反复对齐孔位，顶盖与底座的固定孔位在壳体两端对称布置，锁附螺丝后整个壳体的接缝均匀，不会出现钣金件常见的翘边、缝隙不均问题。壳体侧壁开设的小圆孔是接地螺丝的固定位，孔位边缘做了翻边处理，接地端子锁附后可以穿透喷塑层直接和钣金基体导通，保证设备外壳可靠接地，满足电气设备的安全防护要求。在安装边界上，壳体底部的两个支脚和腔体一体折弯成型，支脚高度预留了10毫米的离地间隙，

　　设备放置在工作台面时，底部不会直接贴死台面，下方空气可以流通带走壳体底部积聚的热量，同时支脚的开孔位可以选配橡胶脚垫，在设备运行发生轻微振动时起到缓冲作用，避免钣金壳体和硬质台面碰撞产生异响。整个结构没有设计多余的装饰特征，所有外轮廓的倒角都控制在操作人员手部接触的位置，锐边全部做了倒钝处理，装配和搬运时不会划伤工人手部。内部腔体的侧壁预留了电路板安装柱的对位孔，后期可以直接压入铜螺柱，控制板锁附时不需要在钣金内部额外焊接固定件，简化了装配工序。针对稳压器工作时铁芯产生的低频振动，壳体的折弯边交汇处做了小面积的加强折边，避免薄钣金在振动频率下发生共振产生嗡鸣，实际装配后整机运行的外壳振动幅度控制在非常低的水平。壳体前端的弧形缺口是操作面板的避让位，面板上的电压表、调节旋钮、电源开关可以从这个缺口处露出，用户在设备正面就能完成电压查看与输出调节，不需要绕到设备侧面操作。整个建模过程把钣金的展开工艺性放在首位，所有特征都可以在激光下料后通过数控折弯机一次成型，不需要后续焊接工序，既降低了加工成本，也避免焊接变形导致的壳体装配公差超差问题，后续如果需要调整壳体长度适配不同功率的稳压器，只需要拉伸主体腔体的长度参数，侧端的安装槽、接线口、接地孔特征都可以同步保留，大幅提升了结构的衍生适配能力。
