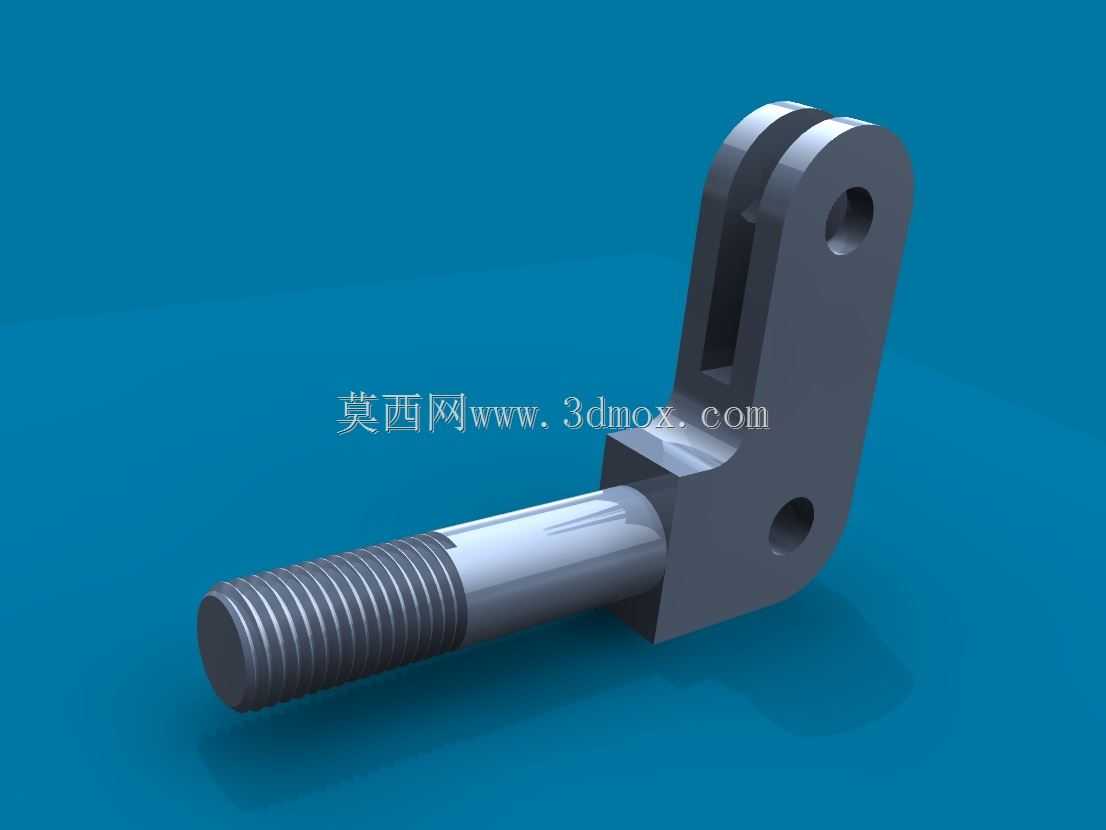

L型带螺杆铰接连接支架结构设计

该L型带螺杆铰接连接件是工业传动与支撑系统中常用的受力转接部件，广泛应用在轻工自动化生产线的工位调节机构、小型专用设备的连杆传动单元、工装夹具的角度调整模块以及农用小型机具的操纵联动结构中，主要承担力的转向传递、部件铰接支撑以及位置微调的功能，能够在有限的安装空间内完成两个垂直方向的部件连接，同时通过铰接端的间隙配合实现小范围的角度摆动，适配设备运行过程中的位移补偿需求。从功能特性来看，该部件一端为外螺纹圆柱杆结构，可通过配套螺母实现与带安装孔的平板、型材部件的锁紧固定，螺纹段长度预留了足够的调节余量，能够适配不同厚度的安装基体，同时光杆段与安装孔的配合可承担径向剪切力，避免螺纹直接受剪造成的牙型损坏；另一端为双叉耳铰接结构，两个平行的耳板上开有同轴的销孔，可通过圆柱销与配套的连杆、摆臂部件形成铰接副，耳板之间的开槽宽度经过精准计算，既能够保证配套连接件的顺利装入，又能控制铰接副的侧向间隙，避免传动过程中出现过大的晃动量，L型的转角位置做了圆弧过渡强化处理，能够分散应力集中，提升部件在交变载荷下的疲劳强度，避免转角位置出现断裂失效。在设计思路上，该部件采用一体化结构设计，将螺纹连接杆与铰接支座整合为单一零件，减少了装配环节的零件数量，降低了装配累积误差，整体结构采用等强度设计思路，螺纹段的直径、耳板的厚度、销孔的直径以及转角处的圆角半径均按照常规工况下的剪切、弯曲受力计算匹配，在保证结构强度满足使用要求的前提下尽可能控制零件的整体重量，减少材料消耗。从外形尺寸与安装边界来看，该零件整体呈直角L形布局，螺纹段的轴线与铰接耳板的平面保持垂直，两个销孔的同轴度公差控制在合理范围内，保证铰接销装入后不会出现卡滞，安装时螺纹端穿过基体安装孔后通过双螺母锁紧可实现防松效果，铰接端与配套连接件对齐后穿入铰接销并加装开口销即可完成装配，整体安装占用空间小，不需要额外的转接垫块即可完成垂直方向的传动连接，适配多数小型机械的紧凑安装空间需求，在日常使用中可通过定期在铰接销位置加注润滑脂来降低磨损，延长部件的使用寿命。
