四柱式小型压力工装结构设计

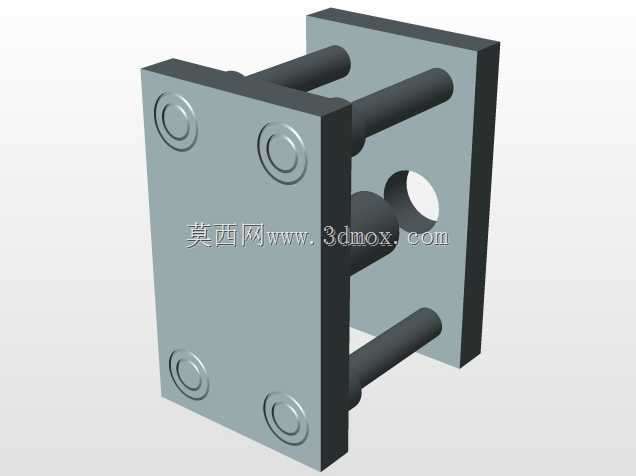

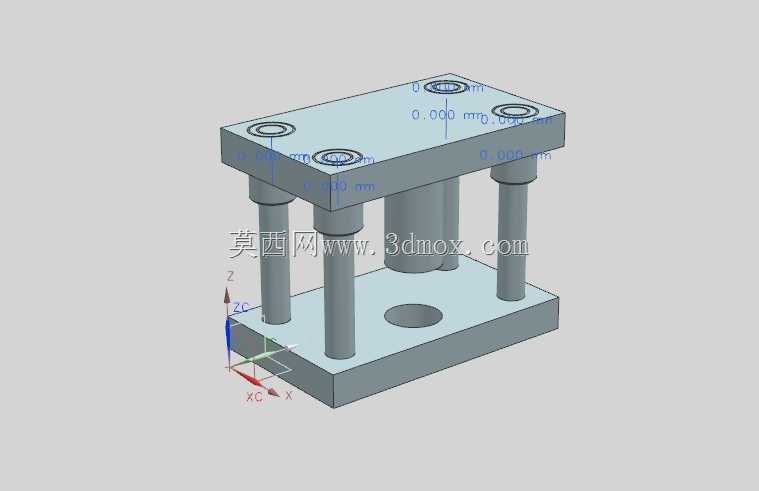

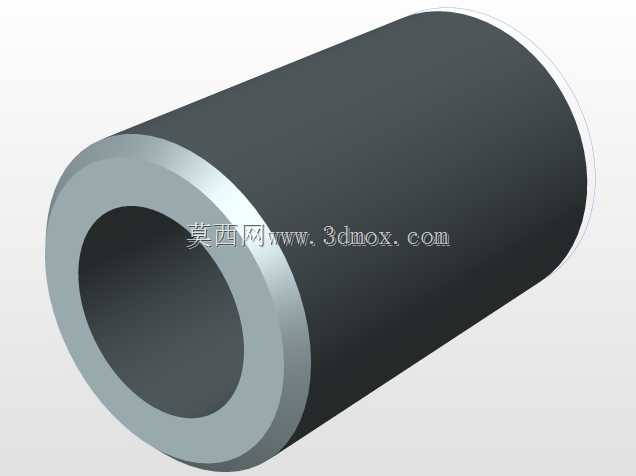

这款四柱式压力工装主要面向小吨位压装、冲压成型、零部件压合等精密装配作业场景，常见于电子元器件引脚压接、小型五金件铆接、轴承与轴套的过盈装配、薄材冲切下料等生产环节，适配小批量多批次的柔性生产需求，可安装在普通工作台面配合手动液压驱动缸、小型气动缸完成作业，也可加装伺服电缸实现数控压装的精度控制。整体采用上下平行板搭配四根导向立柱的经典架构，上模板作为驱动元件的安装承载面，表面预留的多个沉孔用于固定驱动缸本体与定位销，保证动力输出的中心与工装中心重合，避免压装过程中出现偏载导致的工件损伤或立柱磨损；下模板作为工件放置的基准平台，中心开设的通孔用于排料或者避让压装后凸出的工件结构，表面可根据加工需求更换不同的定位夹具，适配不同外形尺寸的工件加工。四根导向立柱采用对称分布设计，分别布置在上下模板的四个边角位置，立柱与模板的配合部位加装高精度导套，在上下模合模过程中提供稳定的垂直导向，将合模的平行度误差控制在极小范围内，避免压装时出现侧向力损伤工件或工装本身。设计过程中重点考量了结构的刚性与导向精度，上下模板选用足够厚度的板材加工，保证在额定压装力下不会出现板面弯曲变形，立柱的直径与长度经过受力校核，既满足最大行程下的导向稳定性，也避免立柱过粗导致整体结构笨重、占用过多操作空间。安装边界方面，整体结构的长宽尺寸适配常规工作台的安装范围，四根立柱的间距预留了足够的操作空间，方便操作人员取放工件，上下模板的安装孔位采用标准化尺寸设计，可快速适配不同规格的驱动元件与定制夹具，无需对主体结构进行二次加工即可快速切换作业类型。在实际使用中，该工装可配合压力传感器实现压装力的实时监控，也可加装位移传感器控制压装行程，满足精密零部件的压装工艺要求，相比大型压力设备，这款小型工装结构简单、维护便捷、占用空间小，能够在生产线旁、维修工位等场景快速部署，有效降低小型压装作业的设备投入成本，同时四柱导向的结构相比单柱、双柱结构拥有更好的抗偏载能力，压装精度更高，能够适配更多类型的压装作业需求。
