活塞杆电镀工序专用悬挂吊架结构

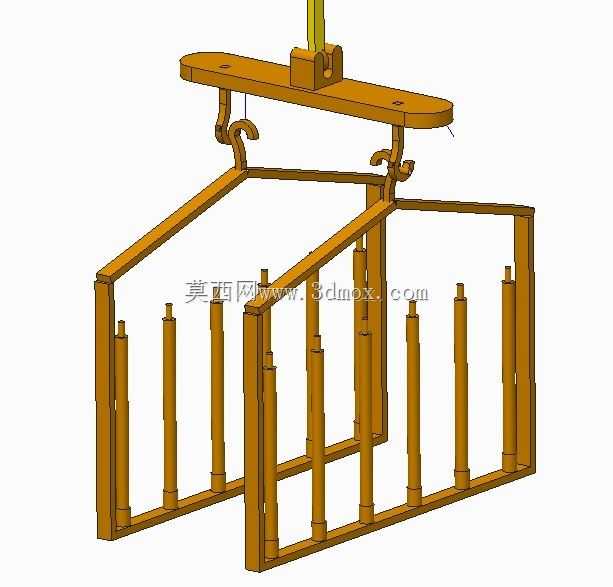

该吊架是表面处理电镀生产环节中，针对长轴类活塞杆工件定制的专用悬挂承载工装，主要应用于活塞杆批量电镀加工的上挂工序，适配垂直升降式电镀生产线的挂装作业需求，解决长杆类工件电镀过程中装夹不稳、镀层均匀性差、工件磕碰损伤的行业痛点。在实际电镀生产场景中，活塞杆作为液压、气动系统的核心传动部件，其外圆表面需要镀覆硬铬等功能镀层来提升耐磨、耐腐蚀性能，这类工件长度普遍较长、圆柱面要求全周镀层均匀，传统单点挂装容易出现工件倾斜、导电接触不良、镀层厚度偏差超差的问题，该吊架通过针对性的结构设计，可同时装夹多根活塞杆完成整挂的除油、酸洗、电镀、钝化全流程表面处理作业，大幅提升批量加工的效率与镀层质量一致性。从功能特性来看，吊架顶部设置与生产线吊挂梁匹配的挂接卡位，通过双侧对称的挂钩结构连接下方的工件承载框架，挂接处采用圆弧过渡的钩型结构，既保证吊挂过程中框架的水平度，也能避免起吊、转运过程中出现脱挂风险；下方的承载框架采用双侧围栏式结构，沿框架长度方向等距设置多组立式定位插杆，每根活塞杆可直接插装在相邻定位插杆形成的卡位中，无需额外的装夹紧固件，工件装拆操作便捷，同时立式插装的方式让活塞杆保持垂直悬挂状态，电镀过程中镀液可顺着工件表面顺畅流动，不会出现积液窝气的问题，保证圆柱面各位置镀层厚度均匀。设计过程中充分考虑电镀作业的强酸强碱腐蚀环境，整体结构采用等截面型材拼接成型，所有转角位置做圆弧过渡处理，减少棱角位置的镀液残留与应力集中，框架的长宽尺寸根据常用电镀槽的内部有效容积设计，最大化单挂工件装载量的同时，保证吊架与槽壁、阳极板之间留有足够的安全距离，避免工件触碰槽体或阳极导致镀层烧伤；顶部吊挂头的尺寸适配生产线通用的吊挂座接口，无需对现有生产线进行改造即可直接投入使用，双侧挂钩的间距经过受力核算，保证满载工件时框架受力均匀，长期使用不会出现框架变形、挂钩断裂的问题。安装使用时，仅需将吊架顶部的挂接卡位卡入生产线的吊挂梁定位槽内即可完成固定，工件插装时将活塞杆下端对准框架底部的定位间隙，竖直放入卡位即可完成装夹，单挂可同时装载十余根活塞杆，整挂工件的重量分布均匀，起吊运行过程平稳无晃动，有效减少工件之间的磕碰划伤，提升电镀成品的合格率。
