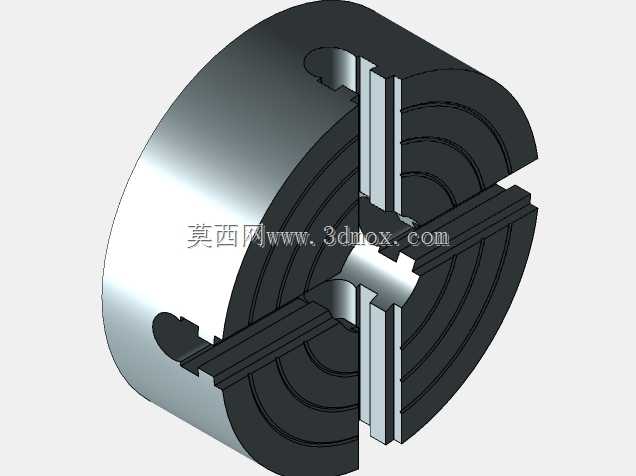

四瓣式弹性涨紧夹头精密结构设计

该结构为机械加工领域常用的弹性涨紧夹头，主要应用于车床、磨床等回转加工设备的工件装夹环节，也可适配自动化上下料工位的工件定位夹紧场景，是轴类、套类零件精密加工过程中保障装夹同轴度的核心功能元件。在实际生产场景中，这类夹头常配套于主轴端部，依靠自身弹性变形产生的均匀径向夹紧力固定工件内孔或外圆，相比传统三爪卡盘具备更高的装夹定心精度，夹紧后工件的径向跳动量可控制在微米级，能够有效保障精加工工序的尺寸公差与形位公差要求，尤其适合薄壁套类零件的装夹作业，可避免硬性夹紧导致的工件变形问题。从功能特性来看，该夹头采用四瓣开槽式结构设计，沿圆周方向均匀分布四条轴向通槽，将夹头工作端分割为四个独立的弹性瓣体，瓣体内侧与外侧分别设计有适配工件轮廓的定位型面，当夹头受到轴向推力作用时，开槽部位产生均匀的弹性形变，带动四个瓣体同步径向收拢或涨开，实现对工件的快速夹紧与松开，夹紧力分布均匀，不会对工件表面造成压痕损伤。在设计思路上，该结构充分考虑了弹性变形的应力分布特性，开槽端部设计有圆弧过渡的应力释放孔，避免夹头在反复涨缩过程中出现应力集中导致的开裂问题，有效提升夹头的疲劳使用寿命；夹头的安装基准面与定位型面采用一次装夹加工成型的工艺方案，保障安装基准与工作型面的同轴度要求，减少装配误差带来的装夹精度损失。从安装边界来看，该夹头整体为圆柱式结构，外径与配套主轴的内孔尺寸采用过渡配合设计，轴向设置有定位台阶面，安装时可直接嵌入主轴端部的安装腔内，通过尾部的拉杆结构提供夹紧驱动力，无需额外的复杂连接结构，拆装维护便捷；夹头的工作端型面可根据待加工工件的轮廓尺寸做适配调整，能够覆盖一定尺寸范围内的工件装夹需求，通用性较强，在批量零件加工场景中可快速更换适配不同规格的夹头，减少设备调试的辅助时间，提升生产加工效率。
