高精度燃油喷油器拆解结构三维数模

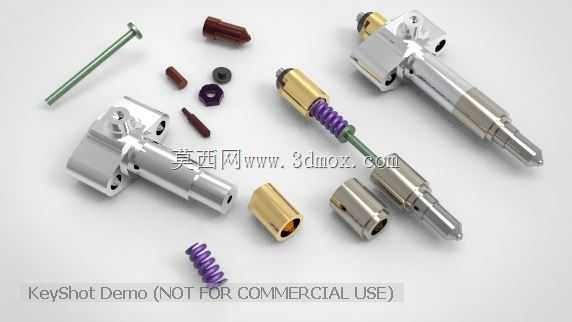

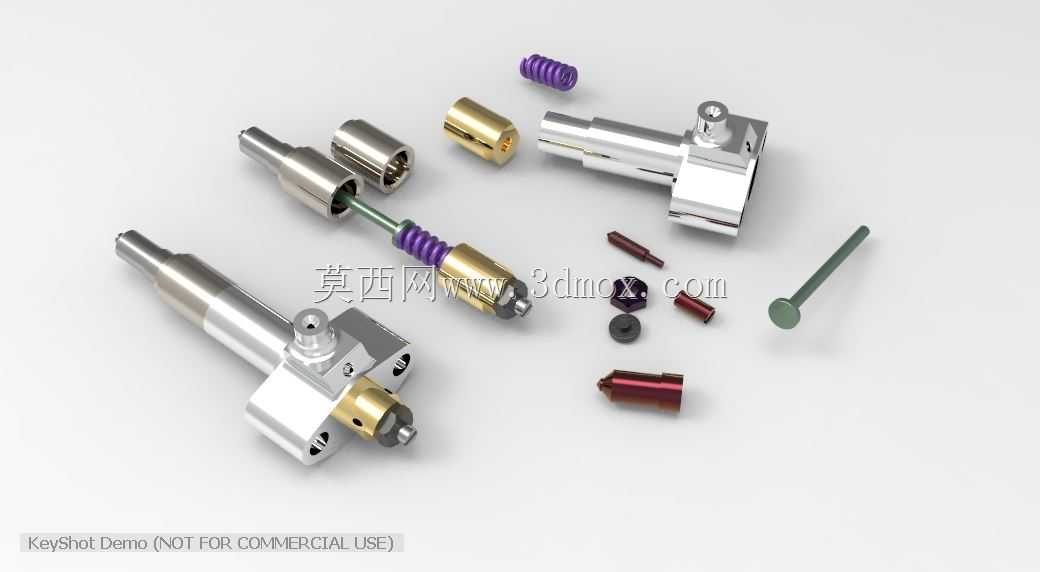

这套喷油器三维数模完整还原了燃油喷射系统核心执行部件的全拆解结构，覆盖从进油接头、针阀偶件、调压弹簧到密封垫圈、紧固销钉的全部组成零件，可直接用于发动机燃油系统的结构教学、装配仿真以及逆向设计参考。从实际应用场景来看，这类喷油器主要适配小排量乘用车的高压共轨燃油系统，安装在发动机气缸盖的喷油器安装孔内，上端通过高压油管连接共轨管，下端喷孔伸入燃烧室内部，承担着按ECU指令精准控制燃油喷射时机、喷射量以及雾化效果的核心作用，其工作状态直接决定发动机的动力输出、燃油经济性与尾气排放水平。从设计思路层面拆解，整套结构围绕高压密封、精准启闭、快速响应三个核心需求展开：进油端采用金属硬密封加紫铜垫圈的组合密封结构，可承受1600bar以上的共轨压力不发生泄漏；针阀与针阀体采用配对研磨的偶件设计，配合间隙控制在微米级，既保证针阀往复运动的顺滑性，又能避免高压燃油从配合间隙处泄流；调压弹簧的刚度经过精准匹配，可保证针阀在设定的开启压力下快速抬起，断油时迅速落座切断燃油，避免出现滴油现象导致的积碳问题。数模中完整呈现了各零件的外形尺寸与安装边界：喷油器主体总长控制在110mm左右，上部安装定位轴径为17mm，匹配气缸盖上对应的安装孔公差，下部伸入燃烧室的喷嘴头直径为9mm，伸出缸盖底面的高度为12mm，安装时需保证喷嘴头与燃烧室凹坑的相对位置偏差不超过0.5mm，否则会导致燃油喷射束落点偏移，影响油气混合效果。各拆解零件的配合关系也在数模中做了完整约束：弹簧安装在针阀尾部的弹簧座内，预压缩量为8mm，提供足够的针阀复位力；进油滤网内置在进油接头内部，可过滤燃油中直径大于10μm的杂质，避免杂质进入针阀偶件造成卡滞；侧面的回油接口用于导出针阀配合间隙泄漏的少量燃油，重新回到燃油箱，保证喷油器内部压力稳定。在建模过程中，对针阀头部的喷孔结构也做了精细化还原，6个直径0.12mm的喷孔按150°的喷雾锥角均匀分布，可保证燃油喷出后形成均匀的雾化油束，与燃烧室内部的空气涡流充分混合，提升燃烧效率。这套数模的各零件均为可编辑参数化结构，设计人员可根据不同排量发动机的喷射需求，调整针阀升程、弹簧刚度、喷孔直径与数量等参数，快速衍生出适配不同机型的喷油器结构，也可用于装配干涉检查、维修拆装模拟等场景，帮助工程人员快速熟悉喷油器的内部构造与装配逻辑。
