aero套件适配管桁架式承载支架框架结构

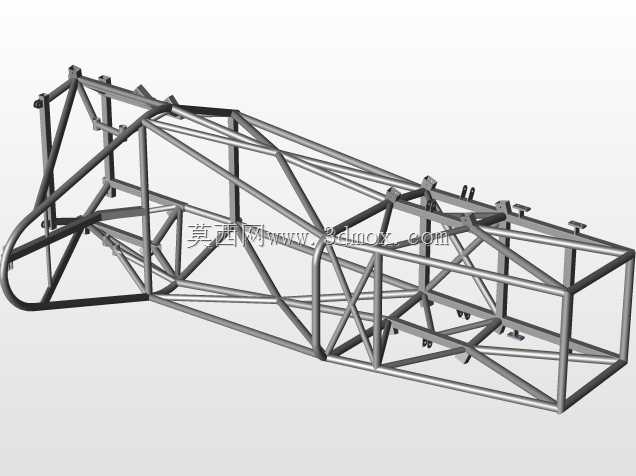

该管桁架式承载支架框架主要面向航空配套组件与车载改装aero套件的集成安装场景，可作为轻量化承载基体适配小型航空机载附件、车载性能改装套件的固定需求，在小型实验飞行器机载设备安装、改装赛车性能组件承载、地面航空测试台架搭建等场景中均可作为核心承载结构使用，能够在严格控制整体自重的前提下，为各类外接附件提供稳定可靠的安装定位基准，避免外接组件在振动、动态载荷工况下出现移位、松脱问题。从实际用途来看，该框架可同时兼容前端、后端不同类型附件的安装需求，无需额外在基体上焊接或打孔改造，即可完成多组附件的同步定位固定，大幅降低现场安装的调整工作量，也能减少后期改装对框架整体结构强度的破坏。从功能特性来看，框架整体采用空间管桁架结构形式，通过多组不同规格的金属圆管交叉焊接形成稳定的三角受力结构，相比同承载能力的板式框架自重可降低40%以上，同时具备更优异的抗扭、抗弯折性能，能够承受动态工况下的多方向交变载荷，不会出现局部应力集中导致的结构变形问题。框架前端设置的四组T形支架，主要用于定位安装aero套件的前端连接部位，T形的接触面设计可以增大与套件安装面的接触面积，分散连接点的局部压强，避免长期受力出现连接点压溃、变形的问题，同时T形支架的安装面预留了通用的螺栓连接孔位，可适配不同厚度的连接垫片，满足不同安装间隙的调整需求。框架后端设置的四组卡舌结构，采用快装式卡接设计，可直接卡入配套套件后端的预设卡槽内，安装时无需额外拧动多组固定螺栓，即可完成后端的初步定位，再配合前端的螺栓紧固，能够大幅提升安装效率，同时卡舌结构带有一定的弹性余量，可抵消不同工况下框架与套件之间的微小形变差，避免硬连接导致的应力断裂问题。从设计思路来看，整体结构遵循轻量化承载的核心原则，所有管材的排布均沿主受力方向延伸，非受力区域尽可能减少冗余管材的使用，在保证整体结构强度、刚度满足使用要求的前提下，最大化降低框架自重，同时所有连接节点均采用满焊处理，焊缝位置经过应力优化，避免焊缝处出现应力集中导致的开裂问题。框架的整体外形为长条形梯状结构，前端宽度略窄于后端，适配aero套件的流线型外形轮廓，安装边界上，框架底部预留了四组通用安装脚位，可直接固定在车载底盘、机载安装基座或者地面测试台架上，安装脚位的孔位采用通用间距设计，可适配多数标准安装基座的孔距要求，无需额外制作转接板即可完成固定，框架的侧向预留了少量冗余安装位，可根据实际使用需求加装小型传感器、线束固定卡扣等附属配件，具备较好的扩展适配能力。
