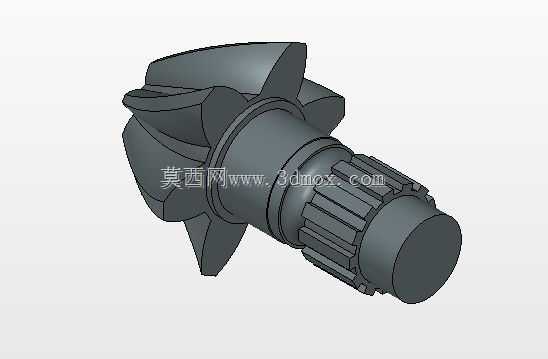

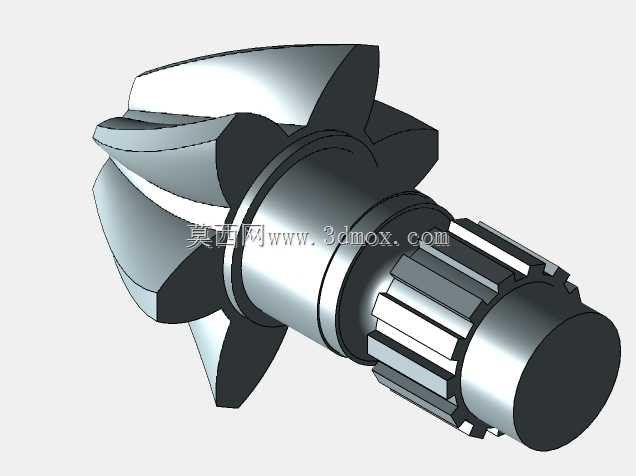

带花键轴段螺旋锥齿轮传动构件

该螺旋锥齿轮传动构件主要应用于需要相交轴动力传递的机械传动场景，常见于车辆驱动桥主减速单元、机床主轴传动箱、工程机械行走驱动机构以及重载工业设备的转角传动部位，核心作用是在两轴呈空间相交的布局下，完成旋转动力的换向传递，同时可根据齿比设计实现转速与扭矩的匹配转换，适配不同工况下的动力输出需求。从功能特性来看，该构件采用螺旋齿形的锥齿轮结构，相比直齿锥齿轮，其齿面啮合过程为渐进式接触，传动过程中冲击载荷更小、运行噪音更低，单齿承载能力更强，能够适配中高速、重载的连续传动工况；构件集成的花键轴段可实现与配套传动毂件的无滑差周向固定，保证扭矩传递过程中的同轴度与传动精度，避免键连接带来的应力集中问题，提升长期运行的结构可靠性。在设计思路层面，该构件将锥齿轮啮合段与花键连接轴段设计为一体式结构，省去了分体装配所需的定位、紧固环节，既缩减了传动链的轴向安装尺寸，也消除了装配间隙带来的传动回差，保证动力传递的响应精度；齿部采用等变位螺旋锥齿轮齿形设计，在保证啮合重合度的前提下优化了齿根应力分布，避免重载工况下出现齿根断裂、齿面点蚀的失效问题；轴段上设置的多道环形凸台可作为轴承安装定位面，为构件旋转提供稳定的径向支撑，同时可适配接触式或非接触式密封件的安装，满足不同润滑环境下的密封需求。从安装边界来看，该构件的锥齿轮大端直径为传动啮合的最大径向尺寸，安装时需保证配对锥齿轮的节锥顶点重合，预留出合理的齿侧啮合间隙；花键轴段的外径、齿数与齿形参数需与配套连接毂的内花键完全匹配，保证装配后无卡滞、无周向窜动；轴段上的轴承定位凸台间距需匹配所选轴承的安装宽度，保证支撑轴承的预紧力处于合理区间，避免运行过程中出现轴系窜动影响啮合精度。
