花键连接带法兰盘齿轮传动轴结构

该零件属于机械传动系统中的核心轴类构件，主要应用于需要精准扭矩传递、同时具备轴向定位需求的动力传输场景，常见于工业减速设备、机床主轴传动单元、工程机械动力输出端以及精密传动工装的动力衔接部位，承担着将旋转动力从动力输入端稳定传递至执行端的核心作用，可在中高速、中等载荷的连续运转工况下保持传动精度，避免传动过程中出现周向打滑、轴向窜动等影响传动稳定性的问题。

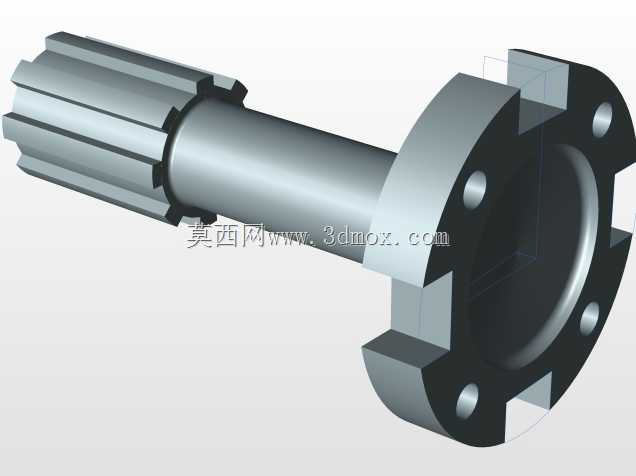

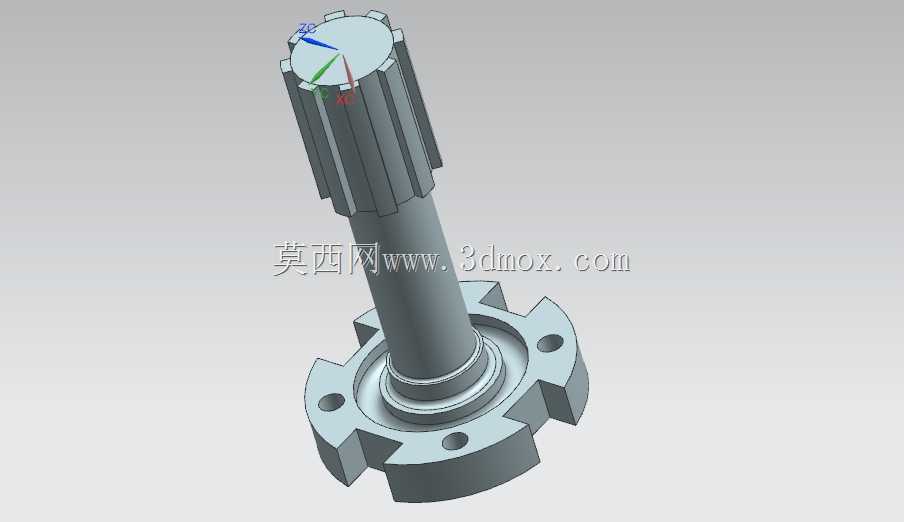

从功能特性来看，该轴件上端采用外花键结构设计，花键齿形规整均匀，可与配套的内花键传动件形成多齿啮合的配合关系，相比普通平键连接，花键结构的接触受力面积更大，可承受更高的扭矩载荷，同时花键配合可允许配套传动件沿轴向进行小范围的滑移调整，适配不同安装位置下的传动间隙补偿需求，适配需要离合切换、传动距离微调的传动场景。轴身中段采用阶梯轴结构设计，不同直径的轴段可分别适配轴承、密封件、隔套等配套标准件的安装，阶梯处的轴肩可作为配套零件的轴向定位基准，保证各配套零件安装后不会出现轴向移位，提升整套传动组件的装配同轴度。下端集成的法兰盘结构采用多安装孔设计，法兰盘边缘设置的凸台卡位结构可与对接部件的卡槽形成周向定位，配合安装孔内的紧固件，可实现轴件与末端执行部件的刚性连接，保证动力传递过程中连接部位无松动、无传动滞后。

从设计思路来看，该轴件整体采用一体化结构设计，将花键传动段、轴身支撑段、法兰连接段整合为单一零件，减少了多零件拼接带来的装配误差与连接松动风险，整体同轴度控制精度更高，可有效降低高速运转时的径向跳动量。轴身各段的过渡位置均采用圆角过渡处理，避免应力集中导致的轴件断裂问题，提升零件的疲劳强度，延长长期交变载荷下的使用寿命。法兰盘上的安装孔采用均匀圆周排布，可保证紧固件受力均匀，避免单侧受力过大导致的法兰变形。

从安装边界来看，该轴件安装时需保证上端花键段与配合内花键的啮合长度符合设计要求，预留合理的轴向滑移间隙；轴身支撑段需匹配对应内径的滚动轴承，轴承安装位置需贴合轴肩定位面，保证支撑点的位置精度；下端法兰盘与对接部件连接时，需保证法兰端面与对接面完全贴合，紧固件采用对角顺序拧紧，保证连接面受力均匀，安装后需手动盘动轴件检查转动顺畅度，确认无卡滞、无偏摆后才可投入运转。
