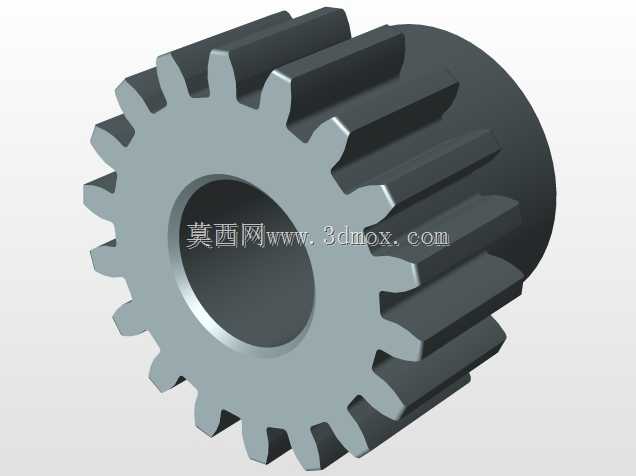

直齿圆柱传动齿轮结构设计

这款直齿圆柱齿轮是机械传动系统里的核心基础部件，日常在各类需要定比传动的设备中都能见到它的身影，从小型输送设备的动力传递单元，到普通机床的进给传动链，再到轻工机械的转速匹配机构，这类齿轮都承担着扭矩传递、转速转换的关键作用。设计这类齿轮的时候，首先要匹配安装轴的配合公差，内孔的尺寸精度直接决定了传动的同轴度，要是内孔和轴的配合间隙过大，运转过程中很容易出现偏心振动，不仅会产生额外的啮合噪音，还会加速齿面的磨损，缩短整套传动机构的使用寿命。齿形部分采用标准渐开线齿廓设计，这种齿廓的优势在于啮合过程中传动比恒定，不会出现角速度波动，能保证动力输出的平稳性，齿顶和齿根都做了对应的圆角过渡处理，避免应力集中导致的轮齿断裂，尤其是在频繁正反转的传动场景下，齿根的应力释放结构能大幅提升轮齿的抗冲击能力。从安装边界来看，齿轮的轮毂长度要匹配安装位置的轴向空间，不能超出相邻部件的安装间隙，齿顶圆的直径要和传动箱体内的预留空间匹配，避免运转过程中齿顶和箱体内壁发生剐蹭。实际应用中，这类直齿轮多用于平行轴之间的动力传递，相比斜齿轮它没有轴向力，安装的时候不需要额外配置承受轴向载荷的轴承，能简化支撑结构的设计，降低整套传动机构的装配复杂度。齿宽的设计要结合传递的扭矩大小核算，齿宽过窄会导致单位齿面载荷过大，容易出现齿面点蚀，齿宽过宽则会提升加工精度要求，一旦出现轴的挠曲变形，很容易发生齿端偏载，反而影响传动效率。建模过程中，齿形的参数化生成是核心环节，要严格匹配模数、齿数、压力角的设计参数，保证相邻齿轮啮合时的齿侧间隙在合理范围内，间隙过小容易出现卡滞、发热膨胀咬死的问题，间隙过大则会导致传动回程误差过大，影响传动精度。轮体部分采用实心轮毂结构，适合中小尺寸的传动场景，整体结构刚性充足，加工工艺性好，不需要额外设计减重孔就能满足常规工况的强度要求，适合普通切削加工或者粉末冶金成型工艺，批量生产的时候能有效控制加工成本。
