PCB板冲孔加工冲压模具结构设计

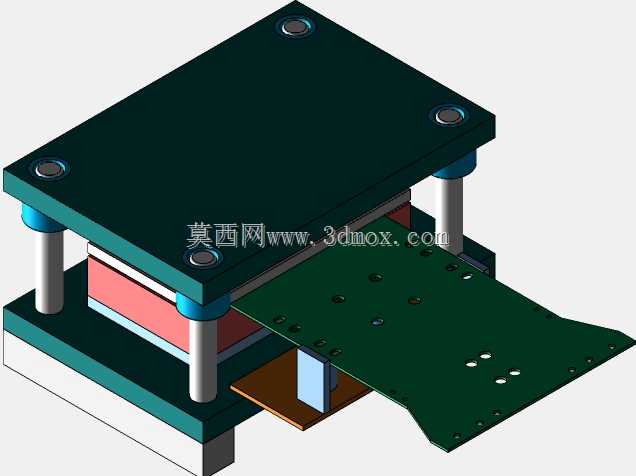

该套冲孔冲压模具主要应用于电子制造领域的PCB板材冲孔加工工序，是线路板量产环节中完成板件定位孔、安装孔批量冲制成型的核心工艺装备，适配常规厚度的覆铜板、玻纤PCB板的冷冲压加工需求，可直接搭载于普通开式压力机完成自动化连续冲压作业，替代传统钻孔工艺大幅提升孔位加工效率与孔位一致性。模具采用标准的两板式冷冲模架结构，上下模座通过四根独立导柱配合导套实现精准导向，导柱与导套的配合间隙控制在微米级，可有效抵消冲压过程中的偏载力，保证上下模合模时凸凹模的对中精度，避免冲头崩损、孔位毛刺超差的问题。上模部分集成了冲头固定、卸料弹性组件，冲压下行时卸料板先压紧待加工PCB板材，避免板材受冲裁力发生翘曲移位，冲头完成冲孔后弹性卸料板将板材从冲头上剥离，防止板件卡滞在上模；下模部分设置了对应规格的凹模孔位，同时配备了可调式定位挡块，可根据待加工PCB板的外形尺寸调整定位边界，适配同系列不同规格板件的冲孔需求，无需更换模架即可完成小范围产品换型。模具的安装边界完全适配常规中小型压力机的工作台面安装尺寸，上下模座的装夹槽位置符合通用压力机的装夹标准，无需额外加工转接板即可完成设备装夹，模架闭合高度满足常规压力机的行程参数要求，冲压作业时的下死点精度稳定，冲裁出的孔位边缘光滑无毛刺，孔位位置精度可满足电子元器件插装、板件锁付安装的公差要求。整套模具的结构设计充分考虑了冲压作业的操作便捷性与维护性，冲头采用快换式固定结构，长期使用磨损后可快速拆卸更换，无需拆解整套模架，导柱导套配备了防尘密封结构，可阻挡冲压过程中产生的板屑、粉尘进入配合面，延长导向部件的使用寿命，同时模具预留了废料滑落通道，冲孔产生的细小废料可直接从下模座的排料孔滑落至设备废料槽，无需人工频繁清理模面，适配连续化批量生产的作业节奏，在中小批量PCB加工、电子五金件冲孔场景中具备较强的实用价值。
