冲裁模压工模具结构设计

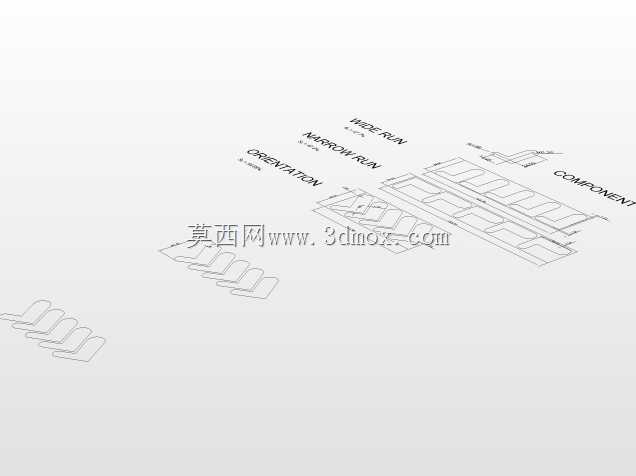

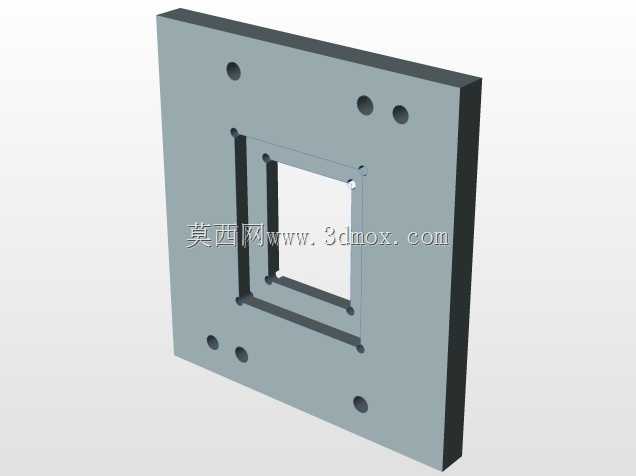

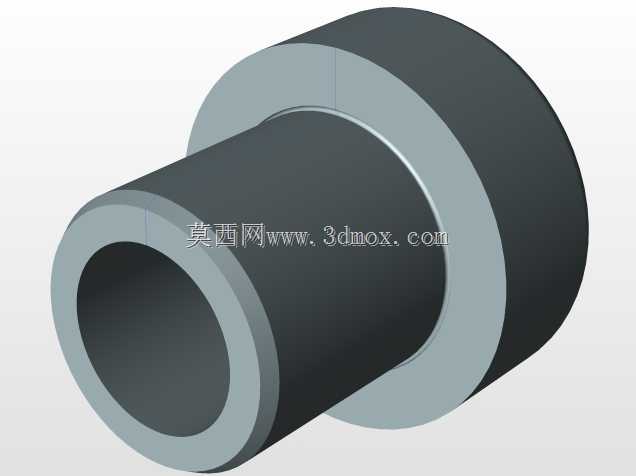

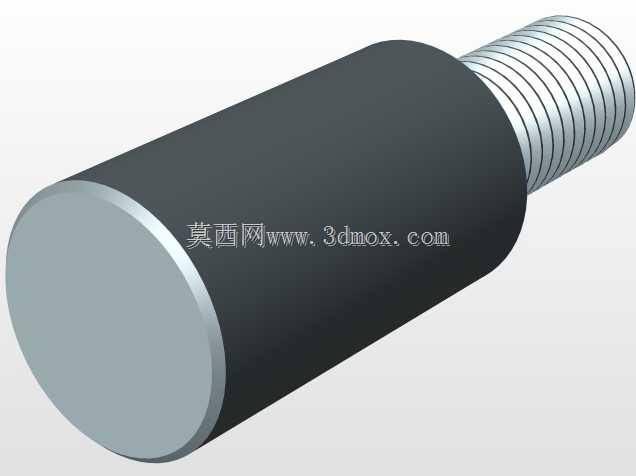

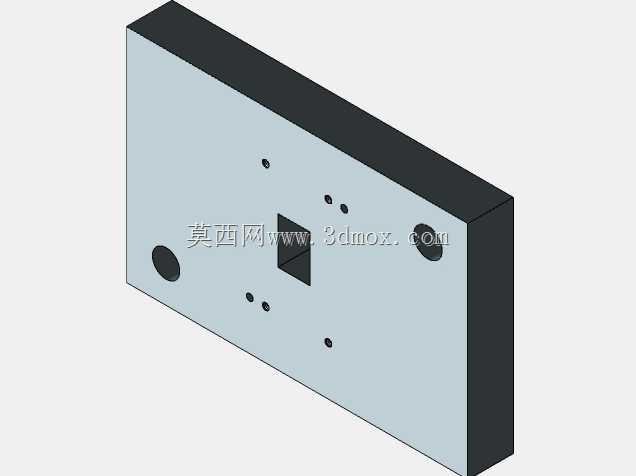

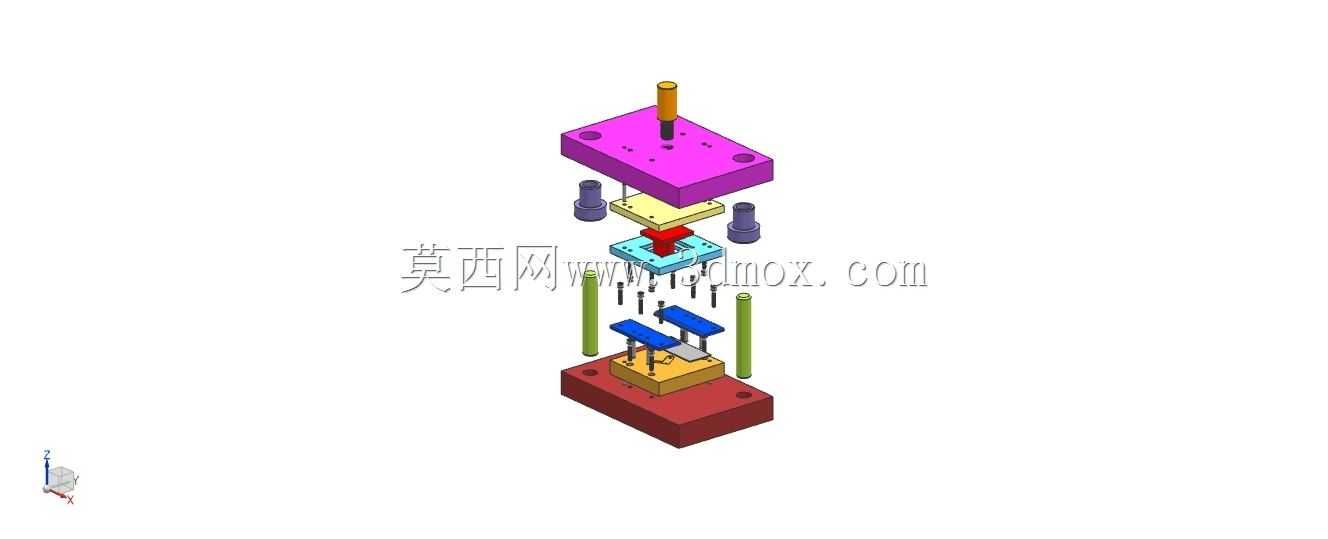

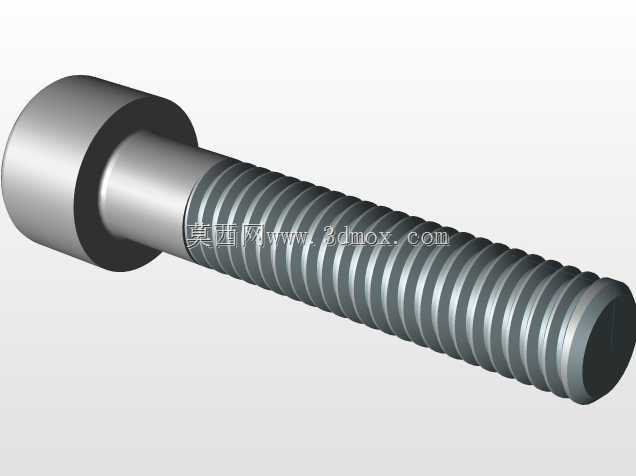

这套冲裁模压工具主要适配中小吨位开式压力机的安装工位，日常应用在五金冲压车间的薄板落料、冲孔工序，能处理0.5-3mm厚度的冷轧钢板、镀锌板以及软铝板的冲切加工，是家电钣金、五金配件加工环节里常用的成型工装。从结构分层来看，整套模具采用正装式复合模的布局逻辑，最上方的上模座通过模柄与压力机滑块连接，承担冲压行程的动力传递，上模座下方依次排布垫板、凸模固定板，固定冲裁凸模与弹性卸料组件，导套与下模部分的导柱配合，保证上下模合模时的同轴度精度，避免冲切过程中出现啃模、毛刺超差的问题。下模部分从下往上依次为下模座、凹模固定板、凹模，同时设置了弹性顶件装置，冲切完成后能将卡在凹模内的成品件顶出，配合上模的卸料板将箍在凸模上的条料剥离，实现连续冲压的自动出料。设计过程中优先考虑了安装边界的适配性，下模座的安装孔位匹配常见16吨、25吨开式压力机的工作台T型槽间距，模柄直径采用通用的φ40规格，不需要额外加工转接套就能直接装夹，导柱导套选用滑动式标准件，后期维护更换成本低，不需要单独定制非标配件。功能层面，这套模具的凸凹模间隙按料厚的5%-8%设置，冲切软质板材时能保证断面光亮带占比超过60%，毛刺高度控制在0.05mm以内，满足普通五金件的冲切精度要求，不需要后续额外的去毛刺工序。卸料弹簧的预压量经过核算，在压力机滑块到达下死点时，弹簧压缩量不超过极限压缩量的70%，避免长期冲压出现弹簧疲劳失效的问题，同时卸料板的行程设置为比凸模进入凹模的深度多2mm，既能保证顺利卸料，也不会出现卸料板撞击凹模的情况。实际生产场景中，这套模具适配手动送料的单工序冲压，也能加装自动送料机实现连续自动化生产，条料的定位靠挡料销与导料板配合，送料步距误差能控制在0.1mm以内，冲切出的零件尺寸一致性好，适合批量生产小型五金垫片、支架连接板这类零件。结构上所有固定板、垫板都采用45号钢调质处理，凸凹模采用Cr12MoV淬火处理，硬度达到HRC58-62，保证长期冲切的耐磨性，整套模具的闭合高度控制在180-220mm区间，适配多数中小吨位压力机的闭合高度调节范围，不需要额外调整压力机的连杆长度就能完成装夹调试。
