多工位连续冲压级进模结构设计

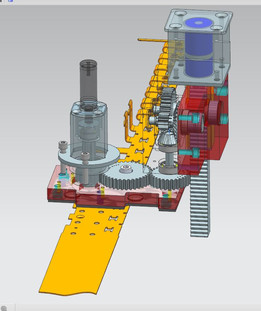

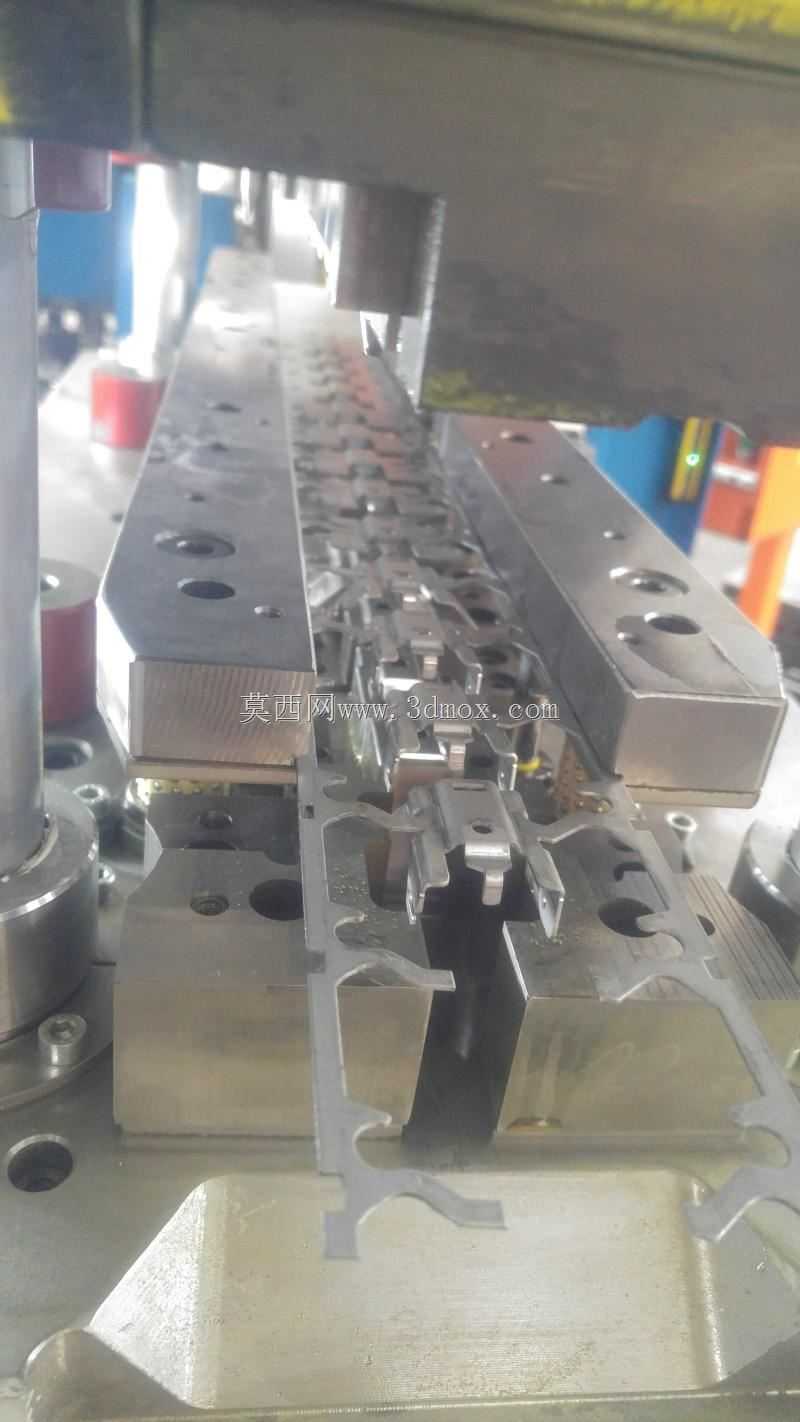

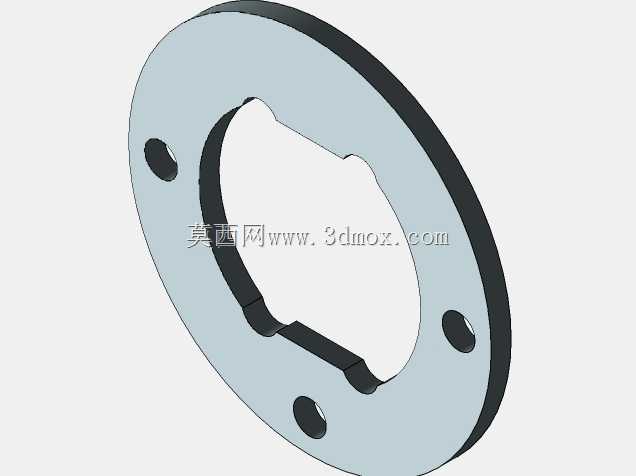

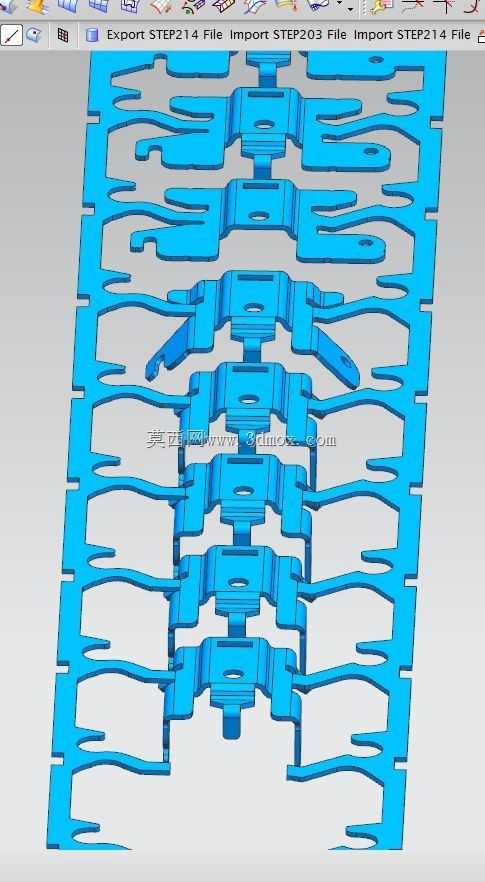

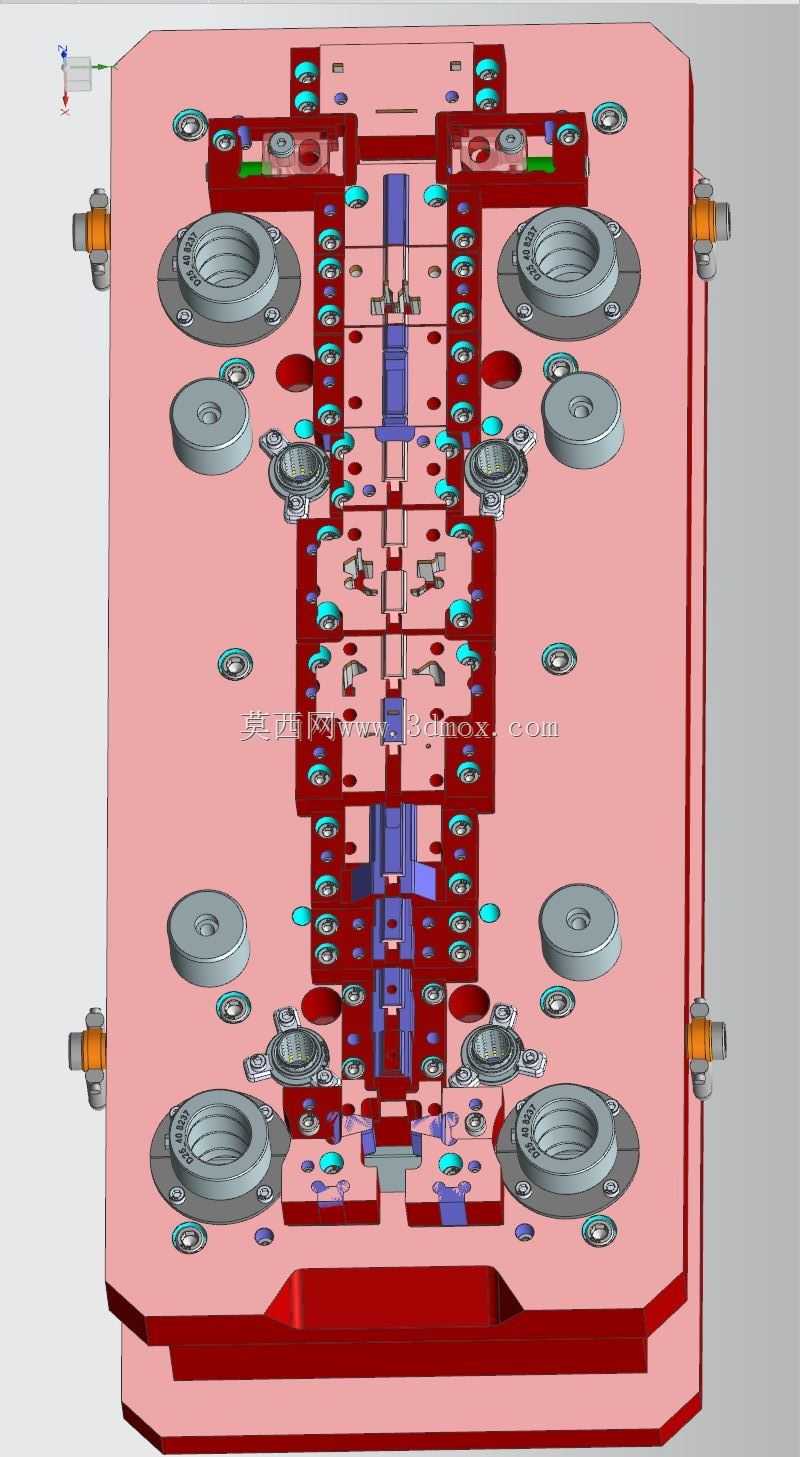

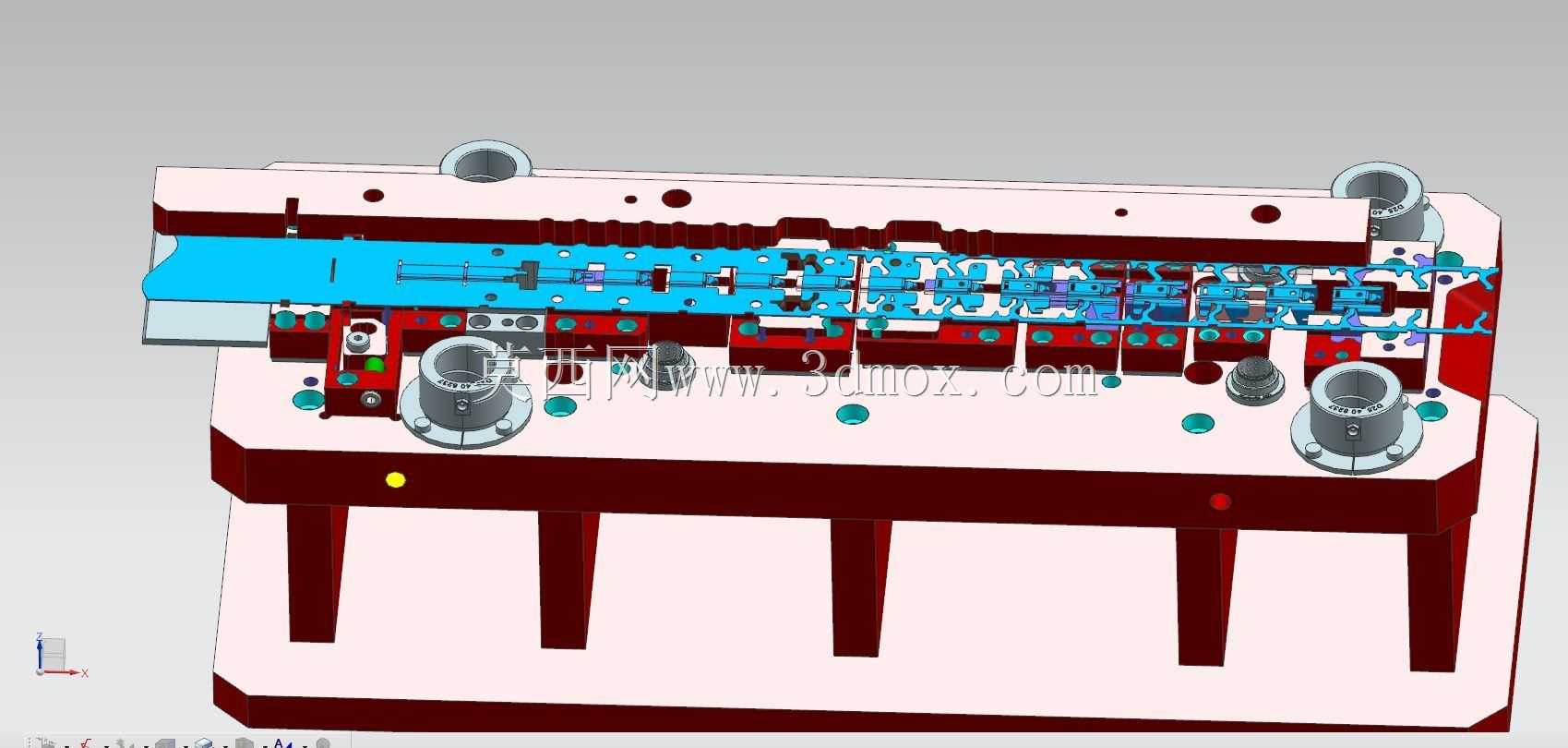

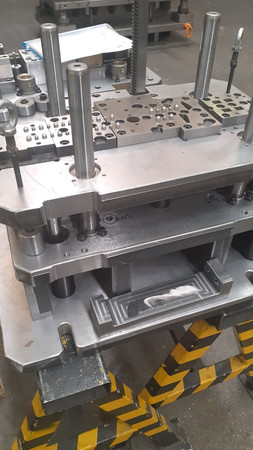

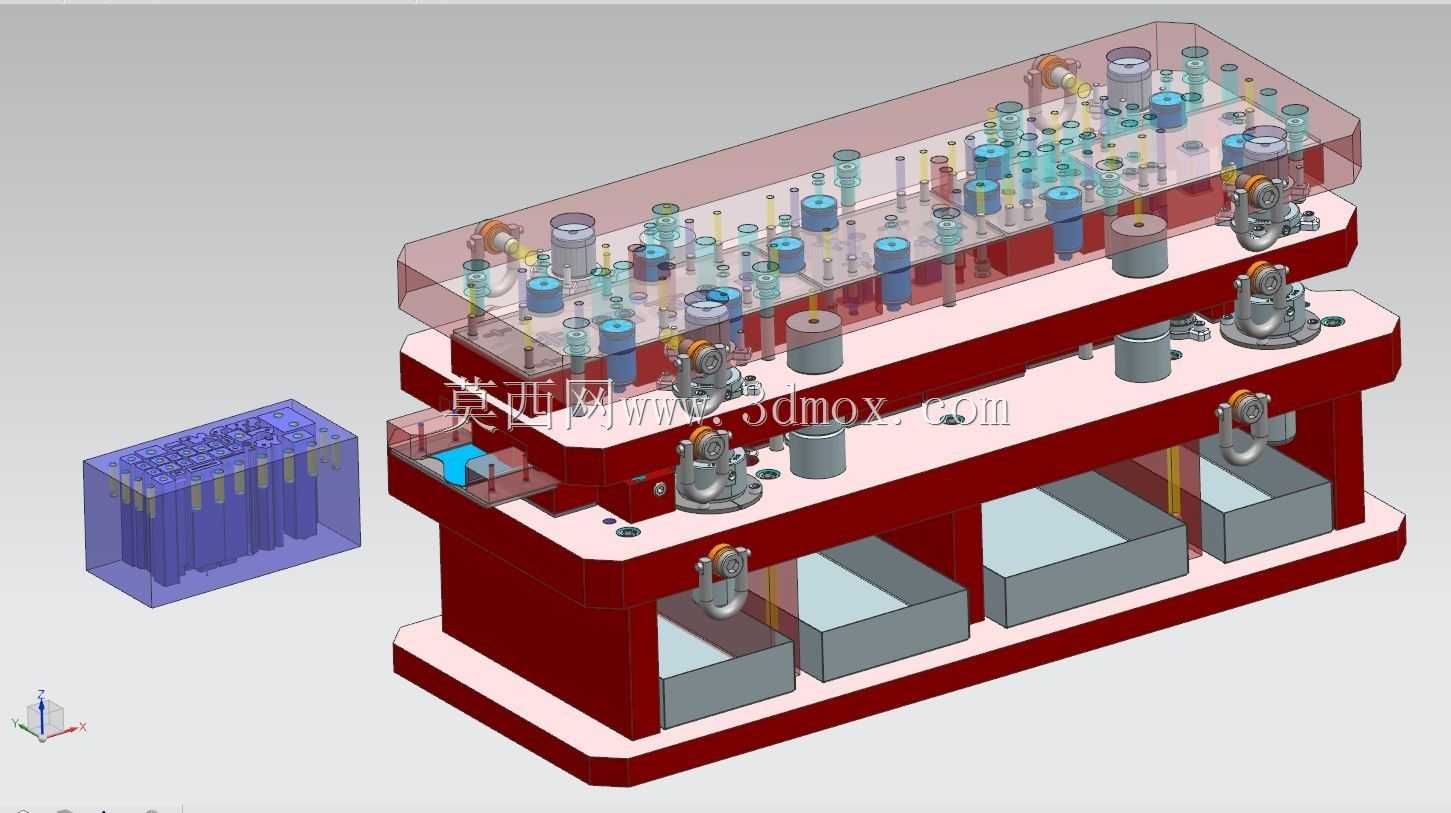

这款多工位级进模是面向五金零部件大批量连续冲压生产打造的专用工装，核心应用于电子接插件、家电五金配件、汽车小型冲压件等需要多道冲压工序连续完成的量产场景，能够在单台压力机的单次行程内，同步完成冲裁、弯曲、成型、切边等多道加工工序，彻底替代传统单工序模需要多台设备、多次转运定位的生产模式，大幅提升冲压生产的效率与成品一致性。整套模具采用正装式结构布局，上下模座通过独立导柱导套组件实现高精度导向，导柱搭配耐磨导套与防尘密封结构，能够承受高速连续冲压过程中的侧向力，保证长期冲压作业的导向精度，避免上下模错位引发的零件报废或模具损坏。模具沿料带送进方向依次排布多组加工工位，料带通过自动送料机构沿导料板送入模腔，每个工位对应一道加工工序，工位间设置精准的定位钉与步距定位结构，保证料带每次送进的步距误差控制在微米级，避免各工序加工位置偏移。上模部分集成了冲裁凸模、成型凸模、卸料板等核心组件，卸料板采用弹性卸料结构，搭配均匀排布的弹性元件，能够在冲压完成后平稳将料带从凸模上卸下，避免料带带料变形；下模部分对应设置凹模镶块、顶料机构与废料排出通道，冲压产生的边角废料可沿下模预留的斜面通道自动滑落排出，无需人工频繁清理，适配高速连续冲压的生产节奏。模具的安装边界完全适配常规开式压力机的工作台安装尺寸，上下模座预留标准模柄安装位与压板固定槽，可直接固定在对应吨位的压力机上，无需额外改装适配。设计过程中针对易磨损的冲裁、成型工位采用镶块式结构设计，当局部工位出现磨损或损坏时，仅需更换对应镶块即可快速恢复生产，无需整体报废模仁，大幅降低模具的后期维护成本与停机维护时间；同时针对不同成型工位的受力特点，对模仁局部做了强化处理，保证模具在大批量冲压作业下的结构稳定性与使用寿命，整套模具的工位排布经过反复优化，将工序间的空步距压缩到最小，在保证各工序加工互不干涉的前提下，尽可能缩小模具的整体外形尺寸，减少模具生产的材料成本，同时降低对压力机工作台尺寸的要求，适配更多车间现有设备的使用条件。
