带反馈交互功能的小型四旋翼飞行器结构设计

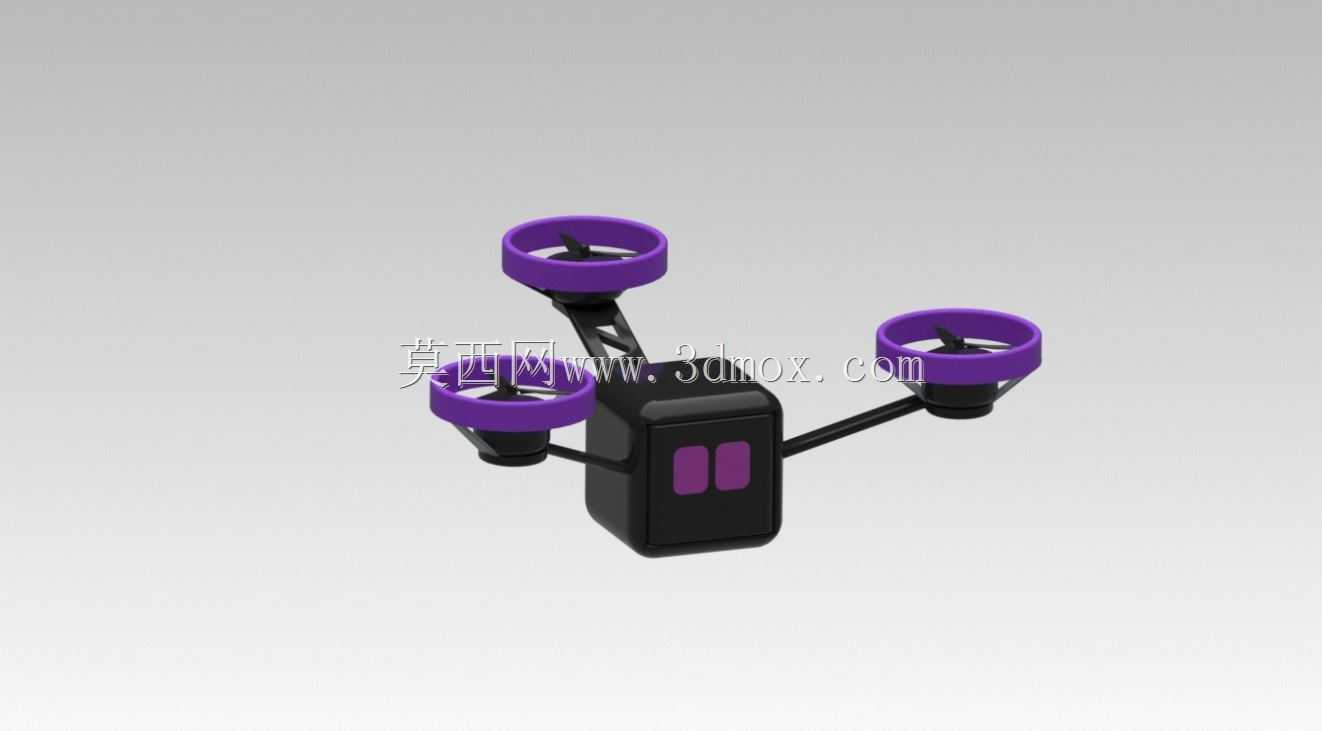

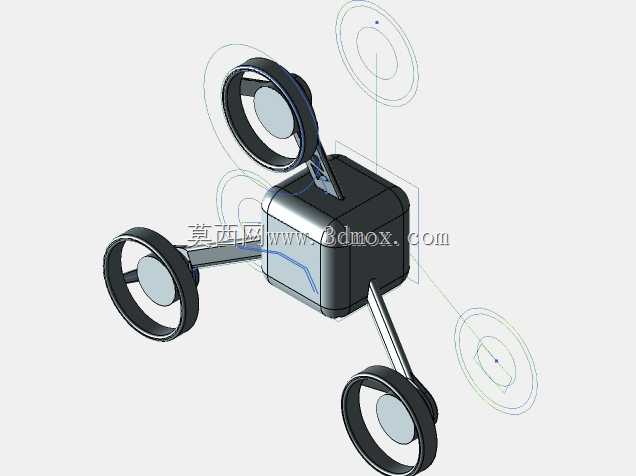

这款小型四旋翼飞行器的结构设计，核心围绕近距离人机交互场景展开，区别于传统航拍类无人机的长距离作业定位，其应用场景集中在室内近场交互、桌面级智能伴飞、教育类编程演示等领域，可通过机身搭载的反馈模块将飞行状态、环境感知数据以可视化形式传递给使用者，降低普通用户操控小型飞行器的学习门槛。从结构布局来看，整机采用中心主机身加四支延伸机臂的经典四旋翼布局，机臂与主机身采用一体化卡扣式连接设计，省去额外紧固件的同时，也能在发生轻微碰撞时通过机臂的小幅形变吸收冲击能量，避免桨叶或电机直接受力损坏。桨叶外围设置的环形保护圈并非简单的防护结构，其截面经过气动优化，既能在桨叶高速旋转时约束下洗气流的扩散范围，提升近地面悬停时的气流稳定性，也能在飞行器接触障碍物时率先形成缓冲，防止高速旋转的桨叶划伤使用者或触碰物体造成损坏。主机身部分采用方正圆角的壳体造型，内部预留了飞控主板、电池仓、反馈交互模块的安装空间，正面预留的双矩形安装位可适配状态指示灯、微型距离传感器或表情显示模块，直接将飞行器的飞行状态、电量信息、障碍物预警信号通过可视化形式反馈给用户，无需使用者额外查看遥控器或手机端的参数界面。尺寸设计上，整机对角线轴距控制在120mm级别，单组涵道保护圈外径35mm，主机身尺寸为40mm×40mm×30mm，不含电池的整机结构重量控制在35g以内，属于微型飞行器范畴，安装边界可适配常规桌面摆放、手掌起降的使用需求，无需专用起降场地。机臂末端的电机安装座采用下沉式设计，使电机轴线与机身水平面保持2度的微小外倾角，这个角度经过飞行姿态仿真验证，可在不额外增加飞控算法复杂度的前提下，提升飞行器水平位移时的响应速度，同时降低悬停状态下的自旋漂移量。涵道内壁做了1.5度的内锥面处理，能将桨叶旋转产生的气流进一步聚拢，提升相同桨距下的升力效率，经实测该结构可让同等规格电机的悬停续航提升8%左右。机身底部预留了通用型安装孔位，可根据使用需求加装微型摄像头、红外避障模块或者小型载荷挂载架，拓展不同场景下的使用功能，比如在教育场景下可加装编程扩展板，实现自定义飞行路径、触发式反馈动作等功能；在日常伴飞场景下可加装微型声光模块，实现跟随飞行时的状态提示。整机壳体壁厚设计为1.2mm，采用轻质注塑工艺可实现批量生产，结构连接处做了0.3mm的圆角过渡，避免应力集中导致的机臂断裂问题，电池仓采用抽拉式设计，无需拆解机身即可完成电池更换，适配日常高频使用的需求。
