摇枕托盘冲压加工模组结构设计

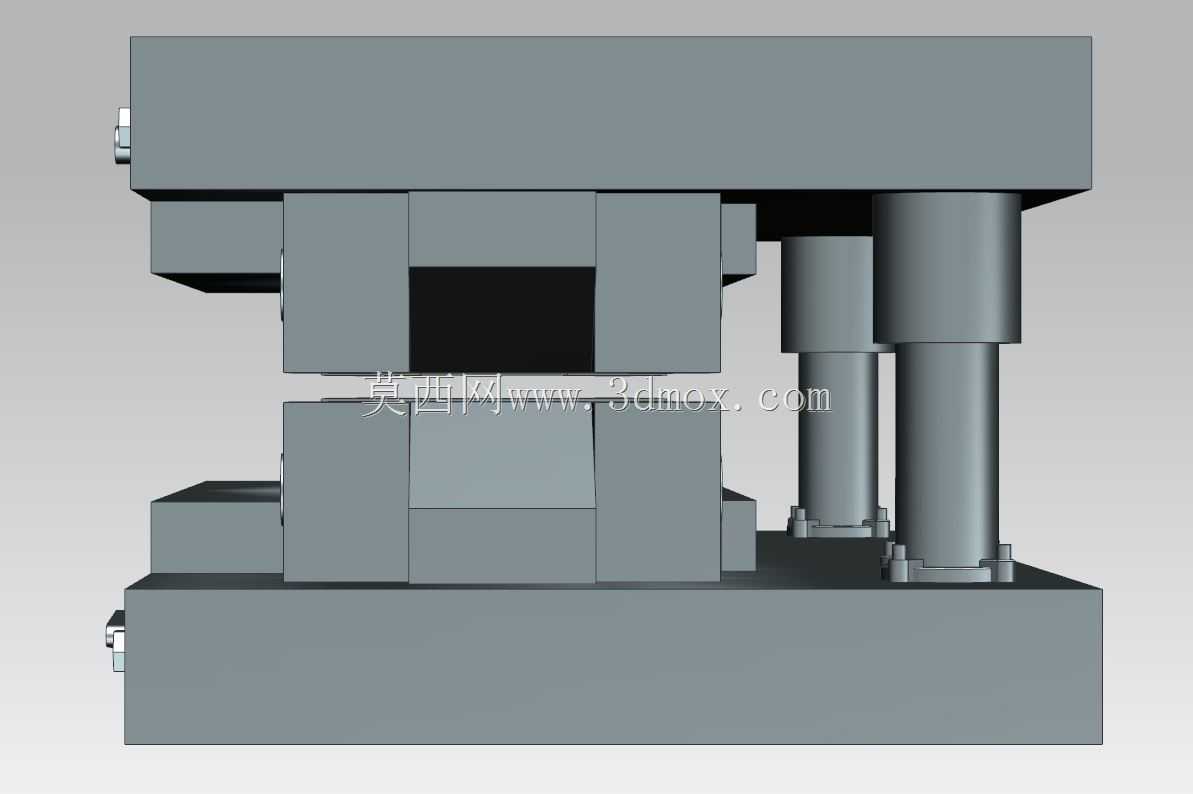

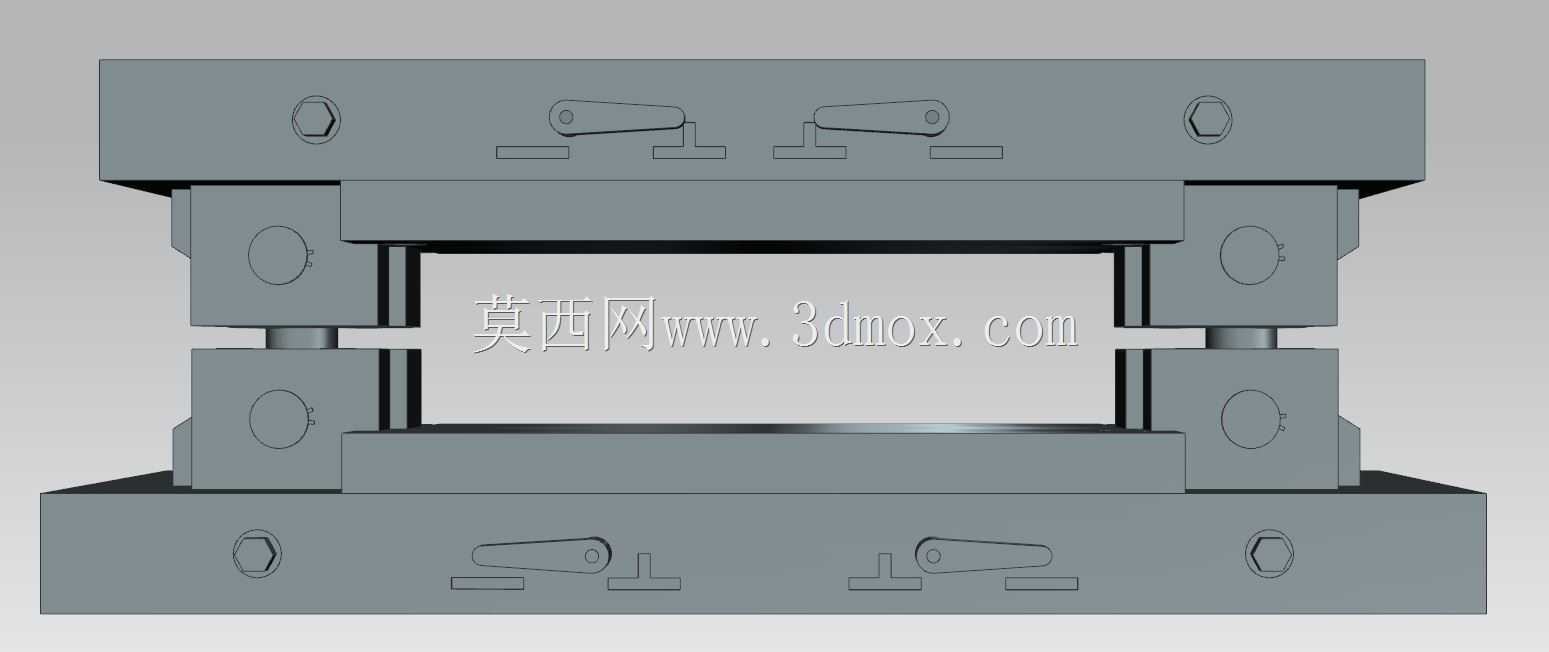

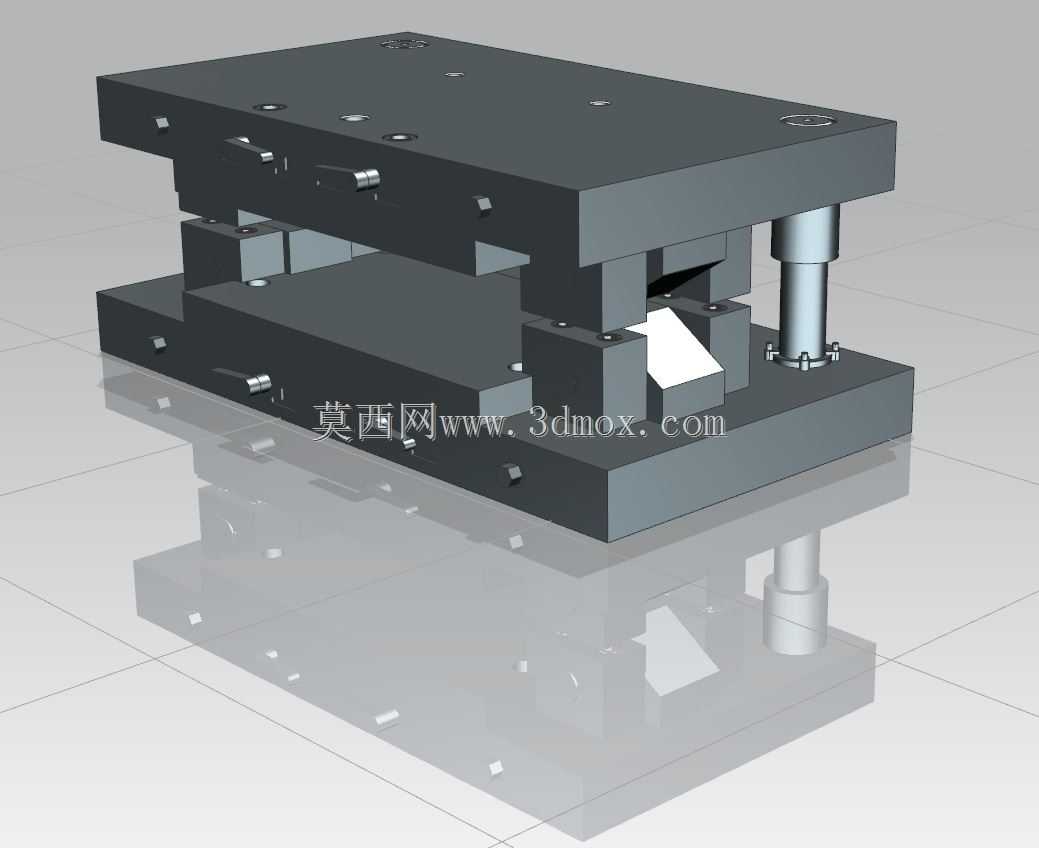

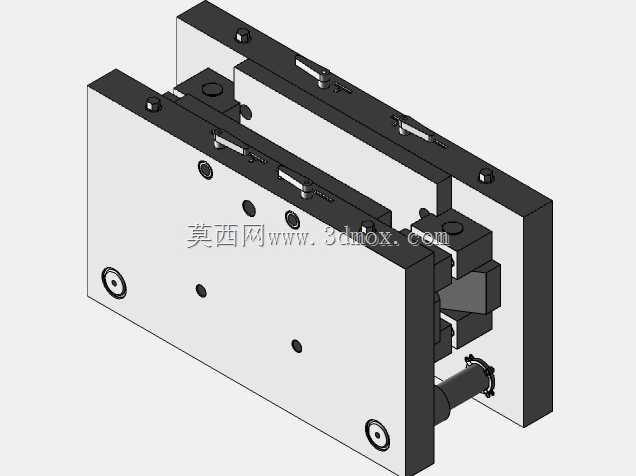

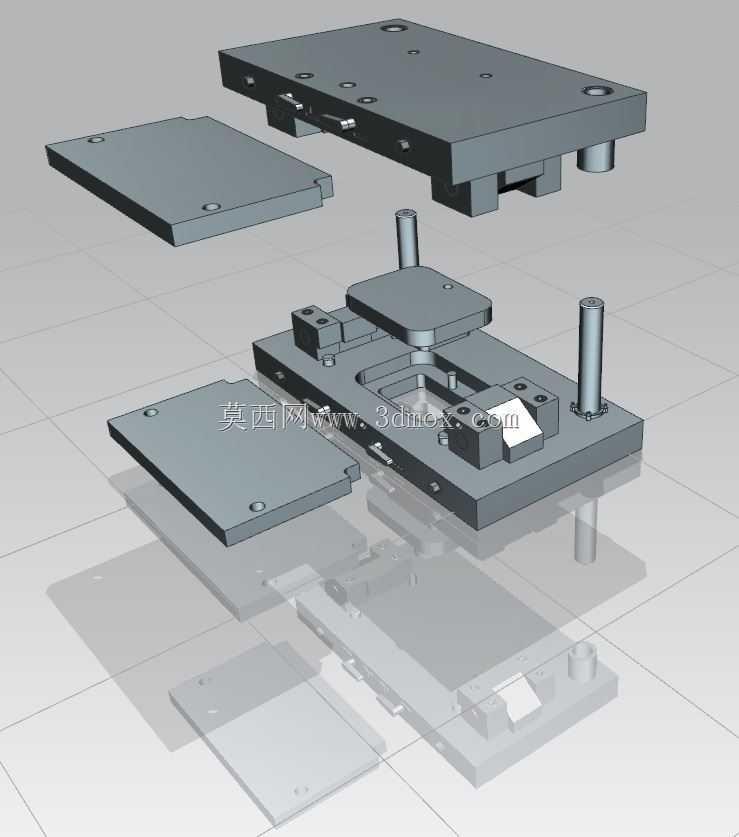

该摇枕托盘加工模组是配套冲床使用的专用冲压工装，主要应用于轨道交通摇枕类零部件的托盘成型加工场景，在摇枕铸件后续切边、冲孔、整形工序中承担工件定位、夹紧与冲压导向的核心作用，可适配中小吨位开式或闭式压力机的安装接口，满足批量零部件加工的精度一致性需求。从实际用途来看，这套模组能够替代传统零散的工装定位块，将摇枕托盘加工过程中的上料定位、冲压受力传导、下料退料动作整合为一体，有效减少单工序的装夹辅助时间，降低人工定位带来的尺寸偏差，在轨道交通配件加工、重型汽车底盘结构件冲压生产场景中都能适配使用。产品功能特性上，模组采用上下模分体式框架结构，上下模座均设置了对称布置的快换式压板锁紧槽，可快速完成在冲床工作台面的装夹固定；中间导向部位采用独立导柱导套配合结构，导柱设置了防尘密封结构，能够在冲压车间多粉尘的工况下长期保持导向精度，避免频繁卡滞磨损；上下模的成型工位预留了镶块安装槽，可根据不同规格的摇枕托盘加工需求快速更换成型镶块，无需整体更换模架，大幅降低多品种小批量生产的工装投入成本。设计思路层面，整套模组围绕高刚性、快换性、低维护成本三个核心方向展开，模座主体采用厚钢板整体加工成型，受力部位做了加厚加强筋设计，能够承受大吨位冲压的瞬时冲击力，避免长期使用出现模座变形；定位元件采用可调式定位销设计，可根据工件毛坯的尺寸公差调整定位间隙，兼容一定范围内的毛坯尺寸偏差，减少毛坯不合格带来的加工废品；退料结构采用弹性卸料板搭配独立复位弹簧，冲压完成后可自动将工件从凸模上脱出，无需人工手动撬取，提升操作安全性。外形尺寸与安装边界方面，模组闭合高度适配常规160吨至250吨冲床的闭合高度调节范围，上下模座的安装槽间距符合国内通用冲床的工作台T型槽标准尺寸，无需额外加工过渡连接板即可直接装夹；模架整体宽度控制在冲床工作台面的有效装夹范围内，左右两侧预留了足够的安全操作空间，不会与冲床的滑块导轨、防护栏产生运动干涉；导柱的伸出长度经过精准计算，在滑块上止点位置时导柱仍与导套保持足够的配合长度，避免合模过程中出现导套脱开导柱的错位风险，保障长期冲压作业的运行稳定性。
