带自锁定位功能的多轴铰接合页结构

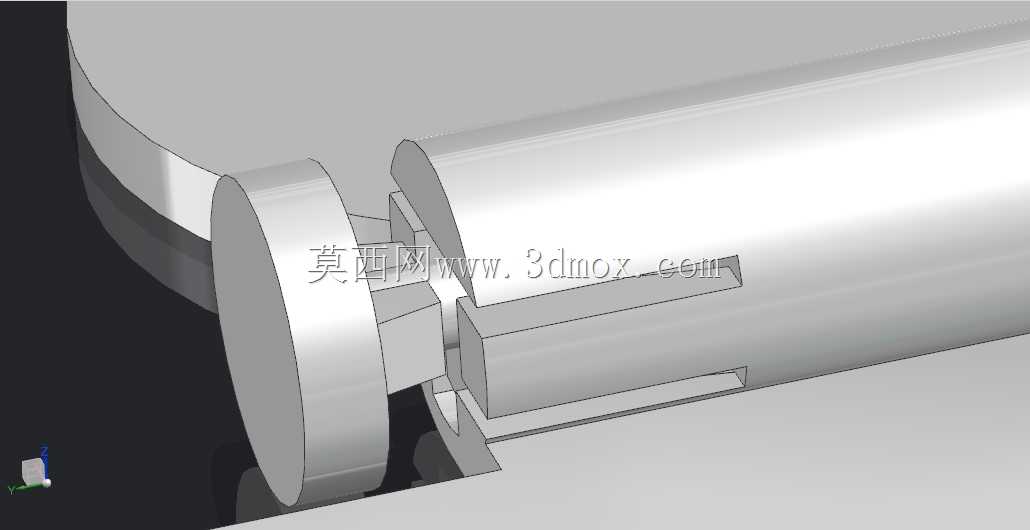

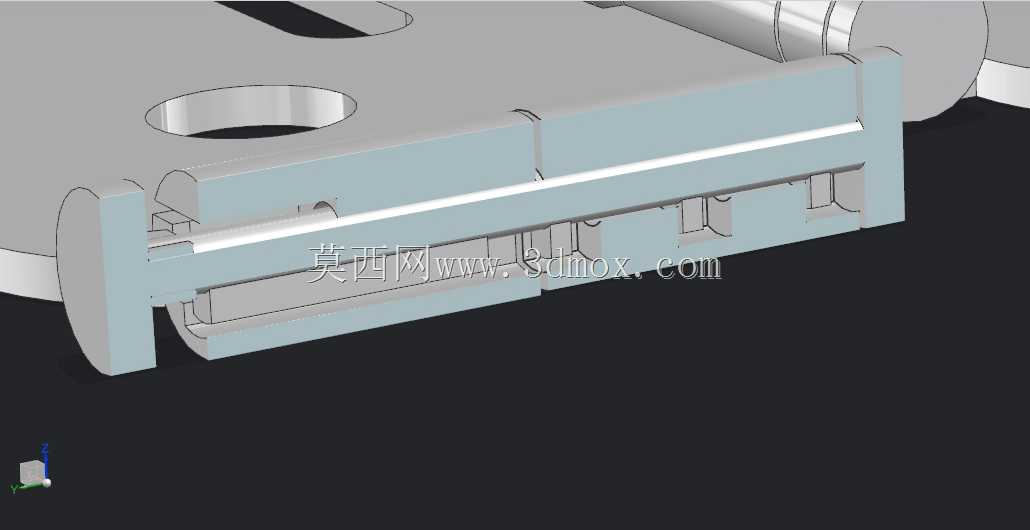

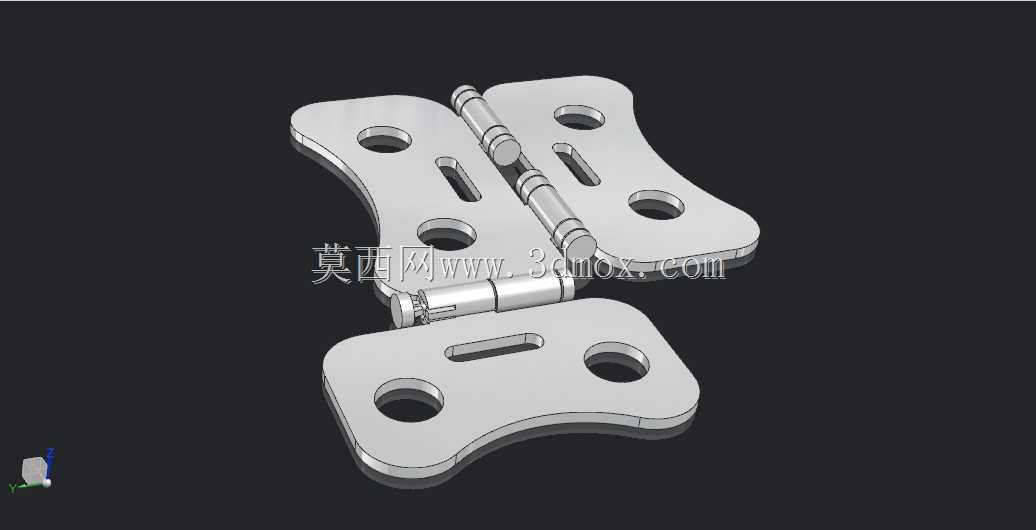

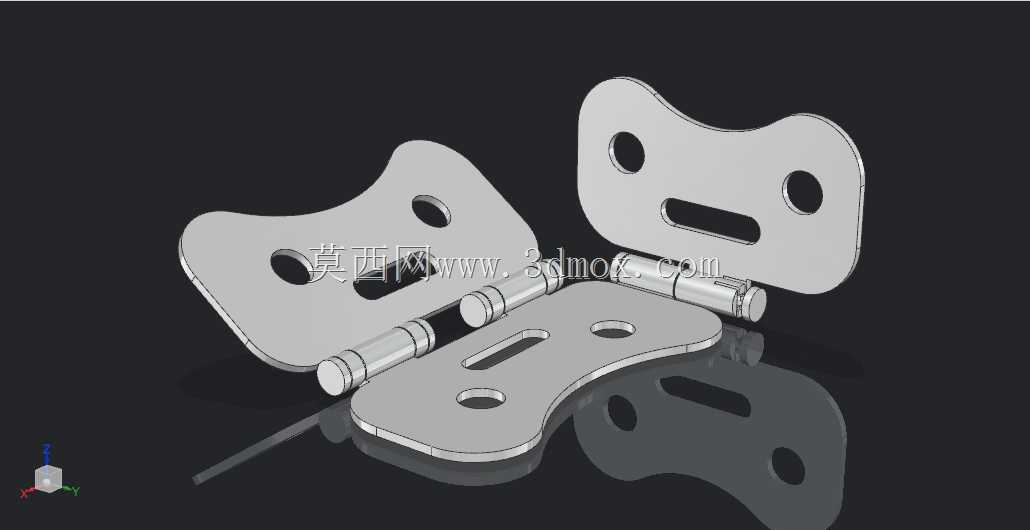

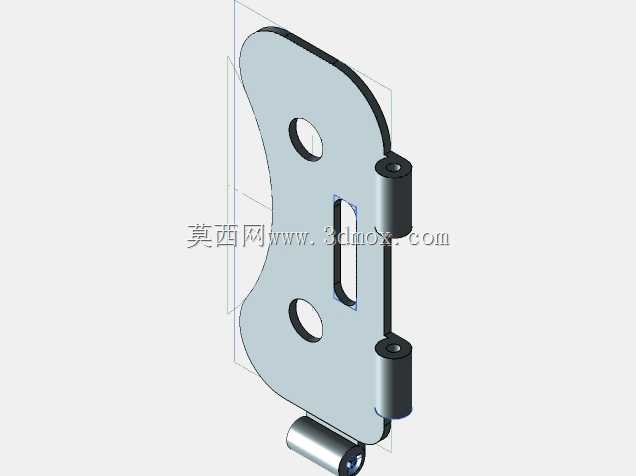

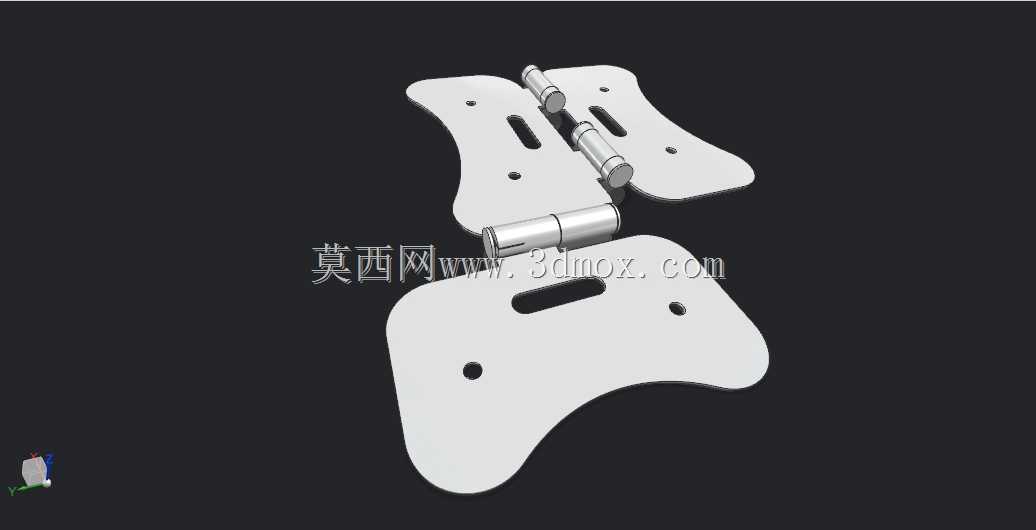

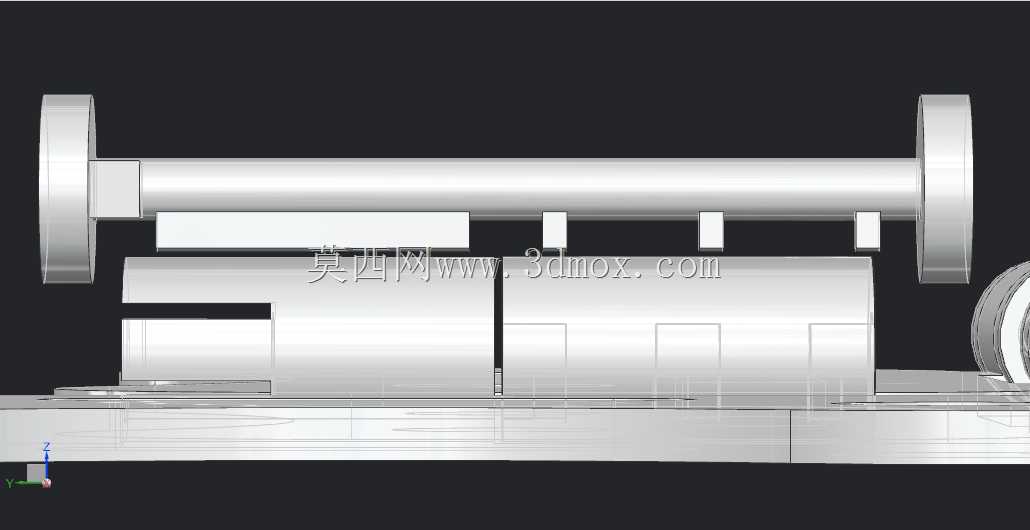

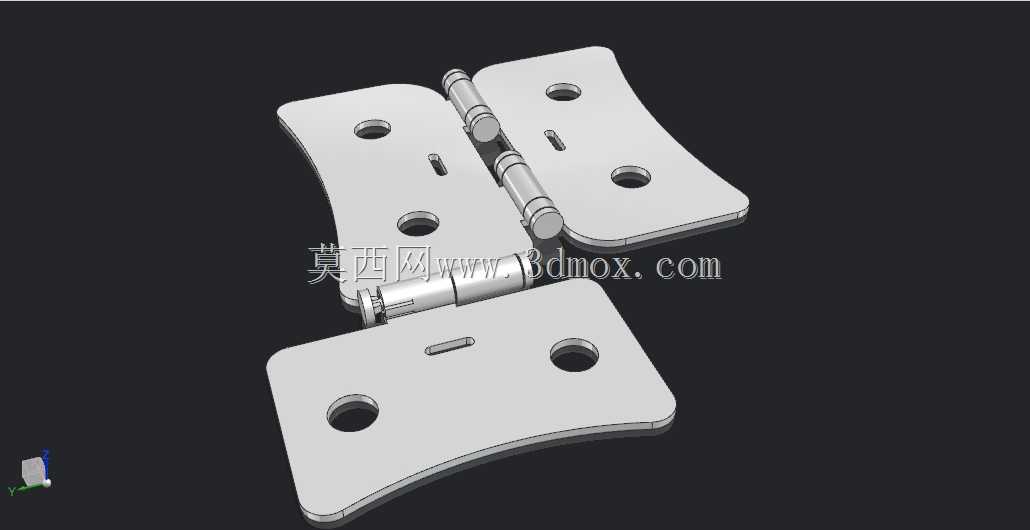

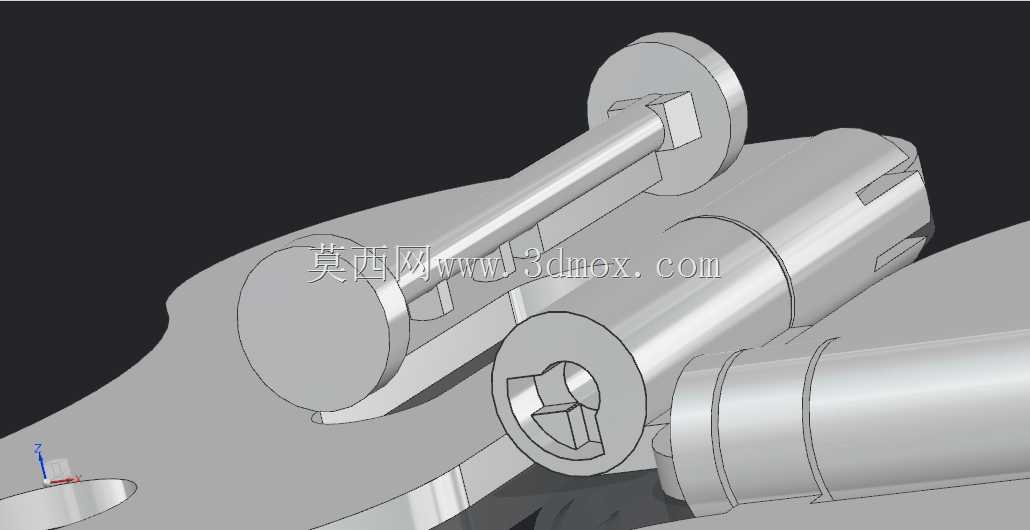

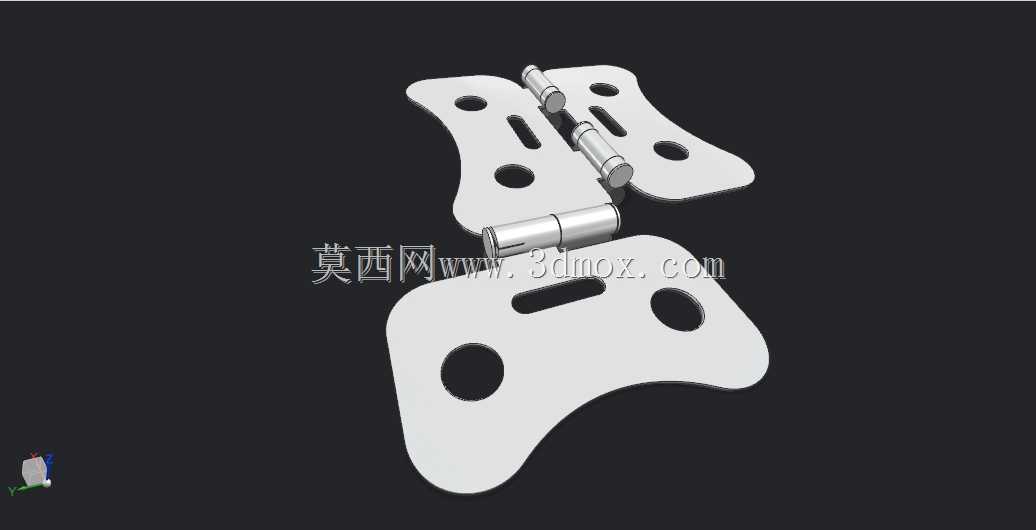

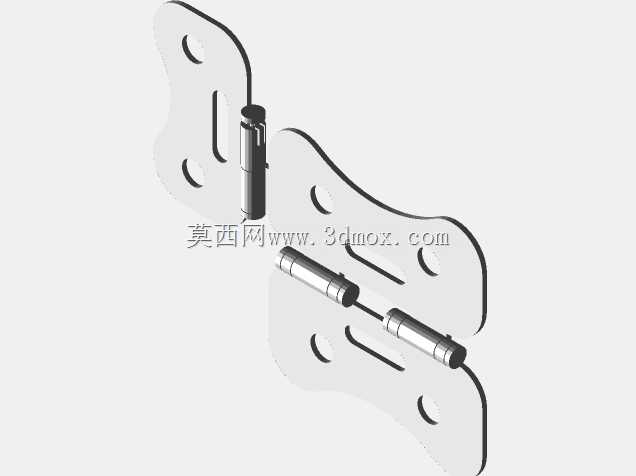

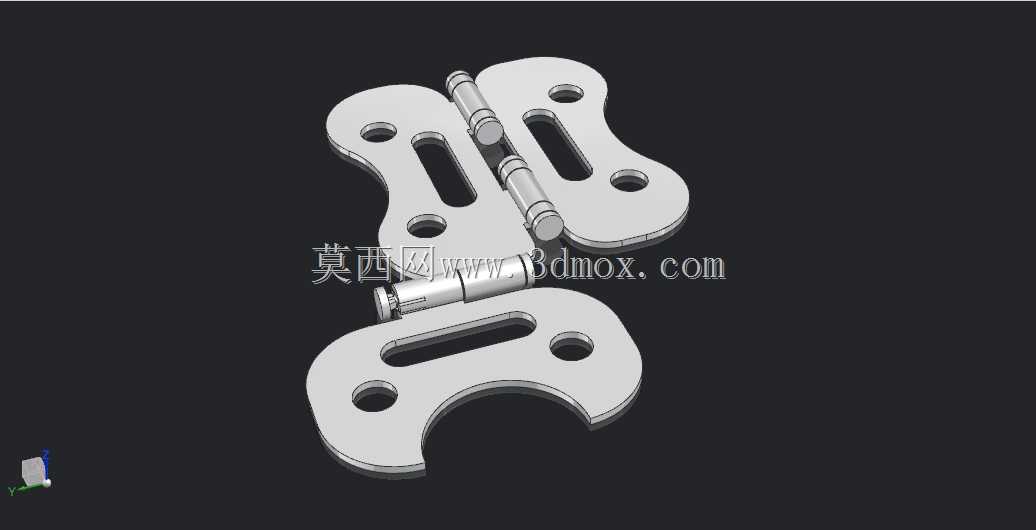

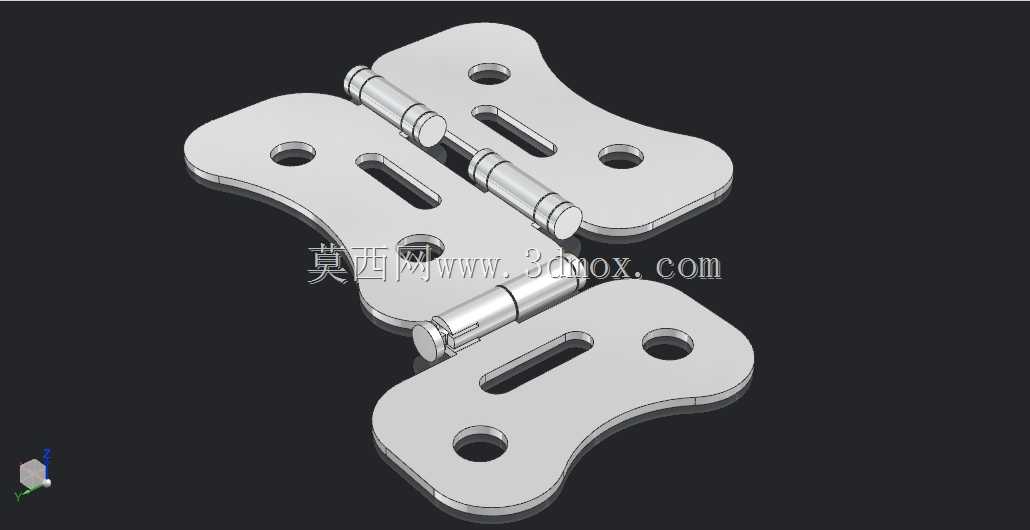

这款带锁紧功能的三轴铰接结构，主要面向需要多档位定位开合的五金连接场景，可广泛应用于工业设备防护门、特种箱柜翻盖、折叠工装支架、定制化家具活动构件等场景，替代传统无定位功能的普通合页，解决开合后需要额外支撑件固定角度的痛点。在实际使用中，普通合页仅能实现绕单一轴的自由转动，无法在特定开合角度保持锁定，往往需要搭配气撑、插销、卡扣等额外定位配件，不仅增加装配复杂度，还会提升整体结构的故障概率，这款三轴铰链将锁紧机构集成在铰接结构内部，无需额外搭配定位配件即可实现角度锁定，大幅简化装配流程。该铰链的核心功能特性在于自带的弹性锁紧结构，可在展开位置与90度开合位置实现自动锁定，操作时只需按下解锁按钮同时转动铰接页片，转动到预设锁定角度后松开按钮，即可依靠结构自身的弹性卡合实现位置固定，无需额外操作即可保持当前开合角度，解锁过程顺畅无卡顿，锁定状态下可承受常规使用场景下的径向与轴向载荷，不会出现意外松脱的情况。设计过程中充分考虑了增材制造的工艺特性，整体结构采用一体化组件打印思路，无需额外装配散件，打印完成后去除支撑即可直接使用，结构内部的弹性锁紧按键利用打印材料自身的弹性特性实现复位与卡合，无需额外加装弹簧等弹性零件，大幅降低了装配难度与零件数量。外形方面，铰接页片采用圆角过渡的异形轮廓，避免尖锐边角带来的安装与使用划伤风险，页片上设计有圆形安装孔与长条形调节孔，长条形调节孔可在安装时微调页片的固定位置，补偿安装面的加工误差，降低安装对位的精度要求；安装孔位的间距可根据实际使用需求在50毫米到300毫米区间内调整适配，页片厚度、铰接轴直径、锁紧卡合结构的参数也可根据实际承载需求做对应调整，适配不同载荷等级的使用场景。安装时只需将两个铰接页片分别固定在需要实现开合连接的两个构件上，对位拧紧固定螺丝即可，无需额外调试锁紧机构，出厂状态下锁紧结构已预调到位，安装完成即可直接使用，日常使用过程中无需额外加注润滑油维护，结构自身的耐磨特性可保证长期反复开合后的锁紧精度不会出现明显衰减。
