手动快速夹紧肘节式夹钳结构设计

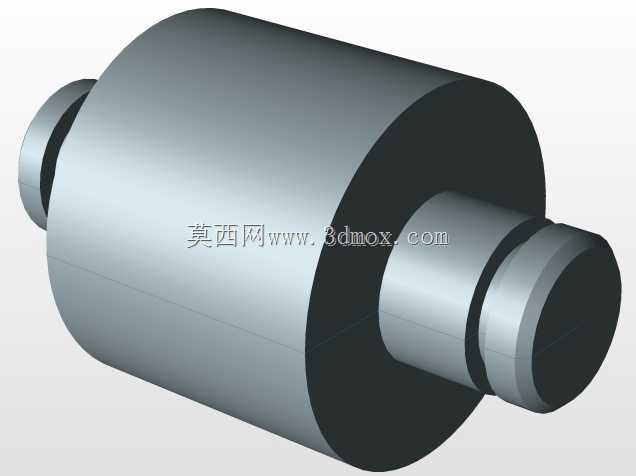

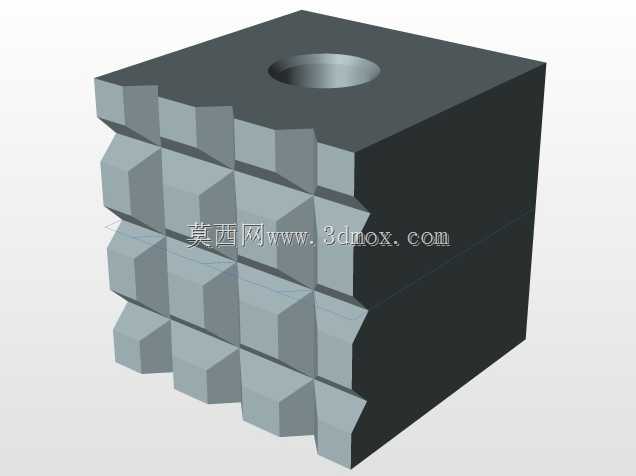

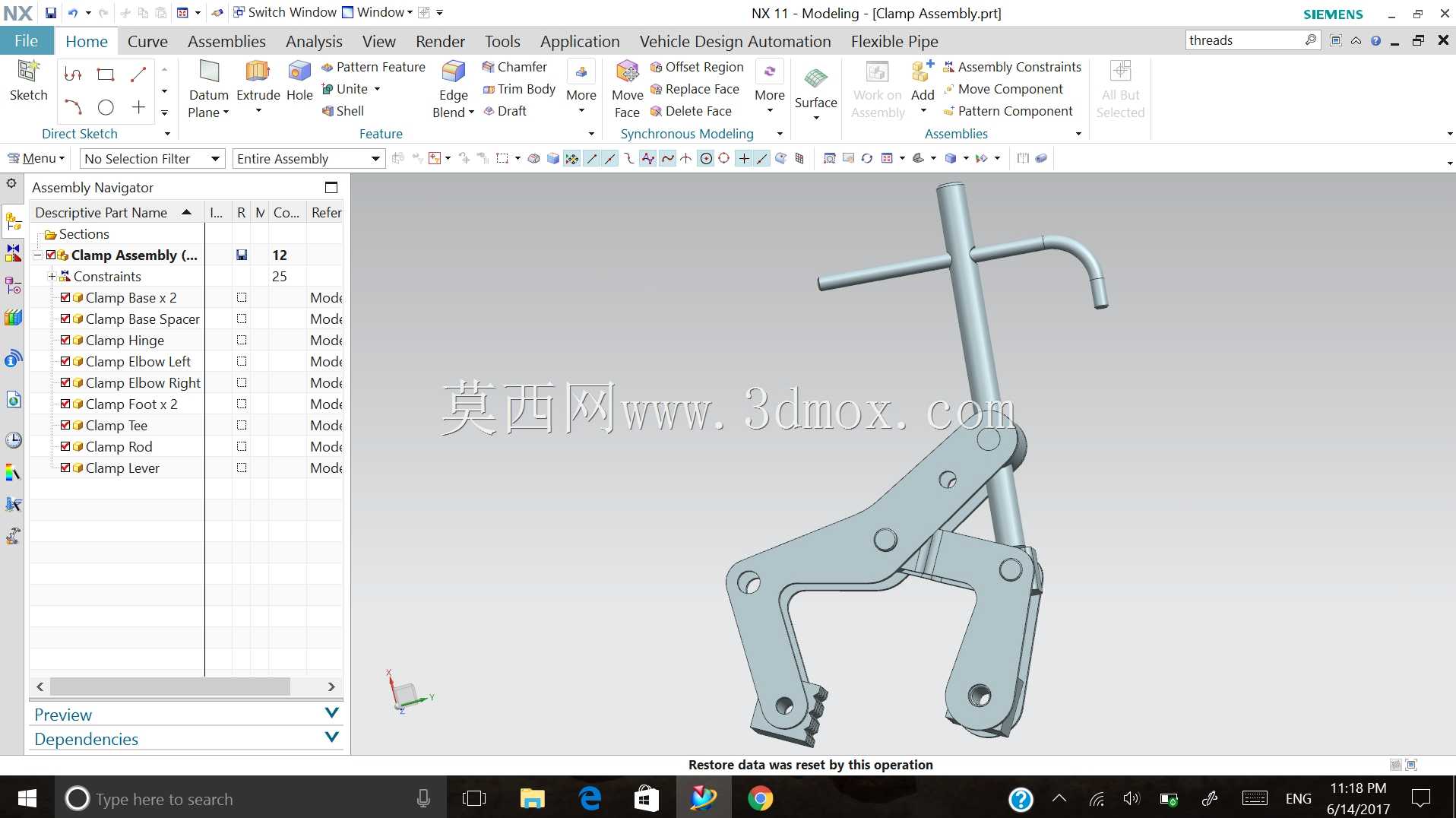

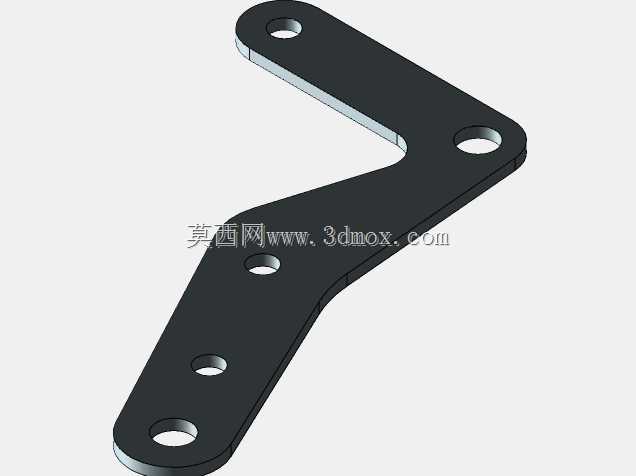

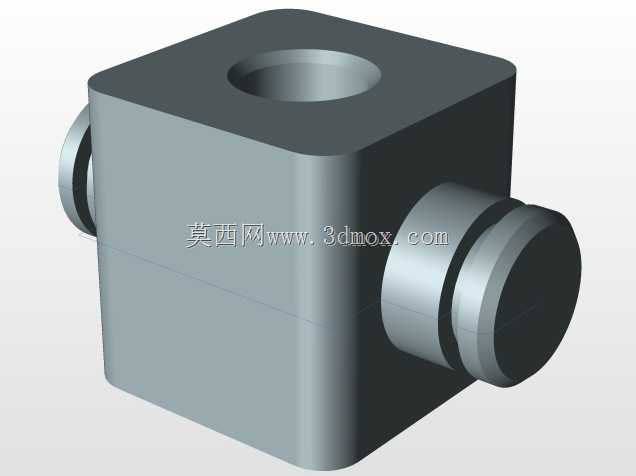

这款手动夹紧夹钳属于工装辅助定位类的常用执行部件，在焊接工装、机加工工位定位、装配流水线工件固定、木工拼合作业、钣金件铆接工位都有极高的出镜率，核心作用是在工序作业过程中对工件施加稳定的压紧力，避免工件受切削力、焊接应力、装配外力作用出现位移偏移，保障工序加工精度与作业一致性。从结构原理来看，它采用的是肘节式死点夹紧结构，当操作手柄扳动到夹紧工位时，连杆机构会越过机械死点位置，此时即便工件存在加工振动、受力反冲，夹钳也不会自行松脱，不需要持续对操作端施加外力就能维持稳定的夹紧状态，相比传统螺旋压紧结构，它的开合行程更大，操作动作更简洁，单次夹紧与松脱的操作耗时仅为螺旋夹具的五分之一不到，非常适配高频次上下料的批量作业场景。设计过程中首先要确认的是钳口的开合行程范围，要适配不同厚度工件的装夹需求，同时钳口接触端做了齿形防滑处理，增大与工件表面的接触摩擦力，避免夹紧后工件出现滑移；整个连杆的铰接点都采用销轴连接，销轴与孔位的配合间隙控制在合理范围，既保证扳动过程无卡滞，也不会因为间隙过大导致夹紧状态下存在旷量，影响装夹精度。操作端的T型手柄做了加长力臂设计，利用杠杆原理放大操作力，操作人员不需要施加过大的手动力就能输出足够的夹紧力，手柄末端的弯勾结构可以适配挂装防脱绳，在工位侧挂收纳时不会意外滑落。安装边界上，夹钳的固定底座预留了两个螺栓安装孔，可以直接通过螺栓固定在工装平台、夹具基板或者专用工位架上，安装孔的孔距做了标准化设计，适配市面上多数通用工装平台的T型槽间距，不需要额外做转接板就能完成安装；整体结构的外轮廓没有突出的尖锐棱角，所有铰接位置都做了限位结构，避免手柄扳动过位导致机构损坏，同时也能防止操作过程中夹手的安全隐患。在实际选型应用中，这类夹钳可以根据工件的压紧力需求调整连杆的力臂比例，针对重型工件装夹场景可以加大钳体的板材厚度，选用更高强度的合金结构钢制作受力连杆，针对轻型装配场景则可以采用轻量化的板材冲压结构，降低整体自重同时满足夹紧力需求。钳口的接触端也可以根据工件材质做替换，比如装夹表面易划伤的铝件、漆面工件时，可以更换橡胶垫或者铜质钳口，避免压伤工件表面；装夹粗糙铸件、焊接件时则保留硬质钢质齿形钳口，保证摩擦力足够。整个机构的运动仿真过程中，需要验证开合全行程的运动干涉情况，确保手柄扳动过程中各连杆之间无碰撞，松脱状态下钳口的开口量足够工件顺利取放，夹紧状态下各连杆的受力方向沿杆身传递，避免铰接点承受额外的侧向弯矩，延长销轴与铰接孔的使用寿命。
