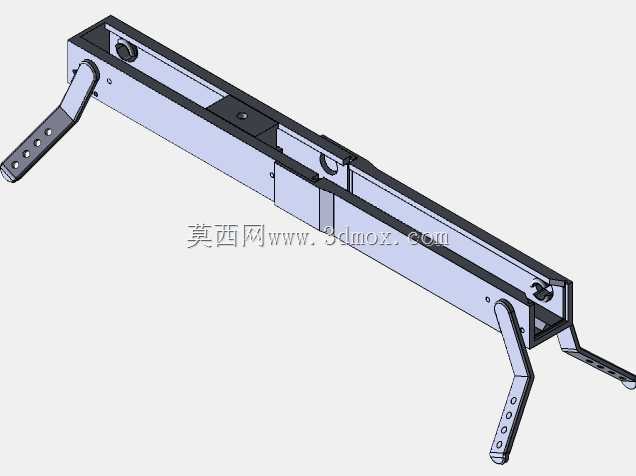

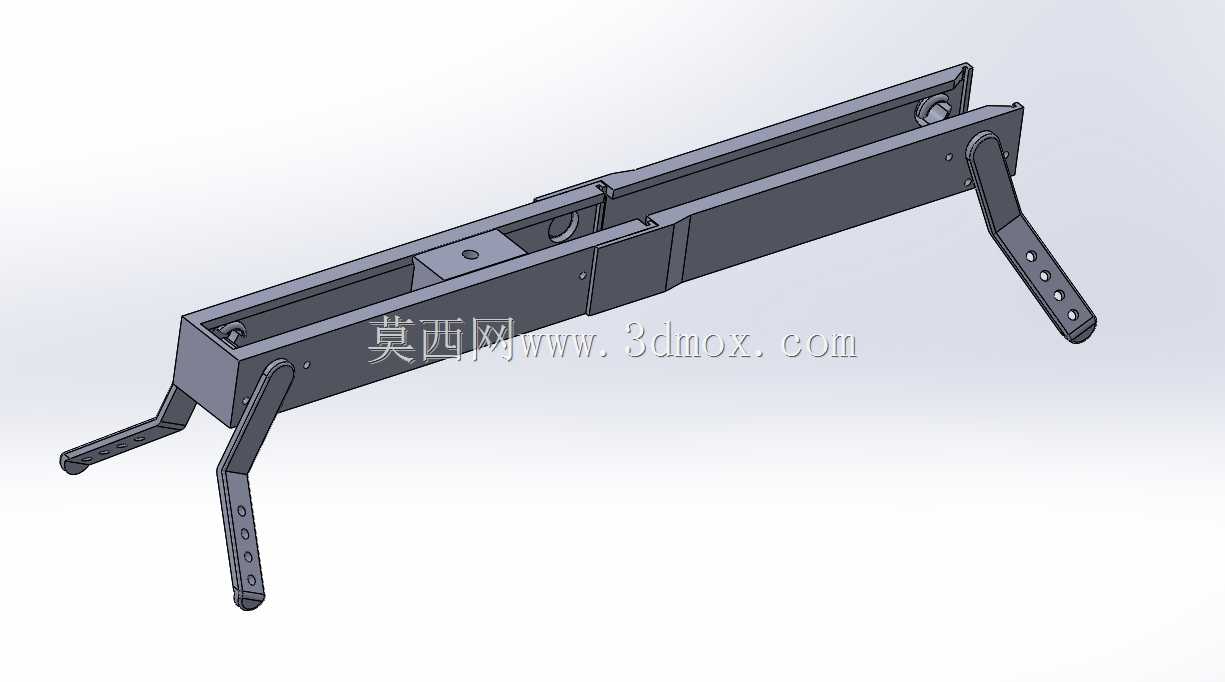

模块化摄像支撑四角滑动支架结构

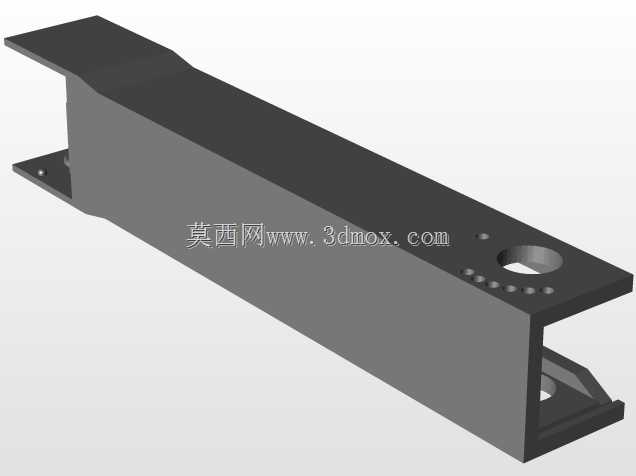

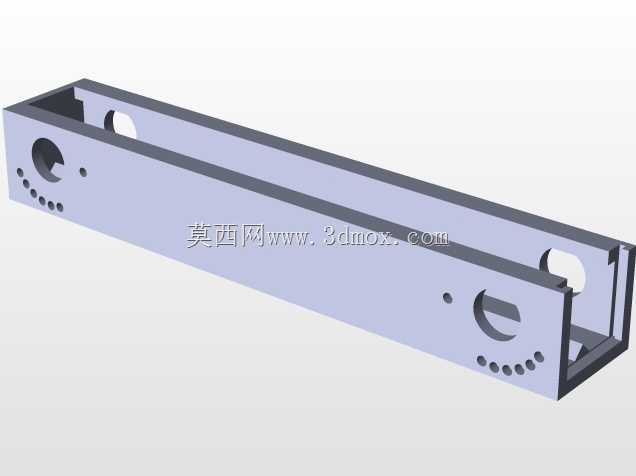

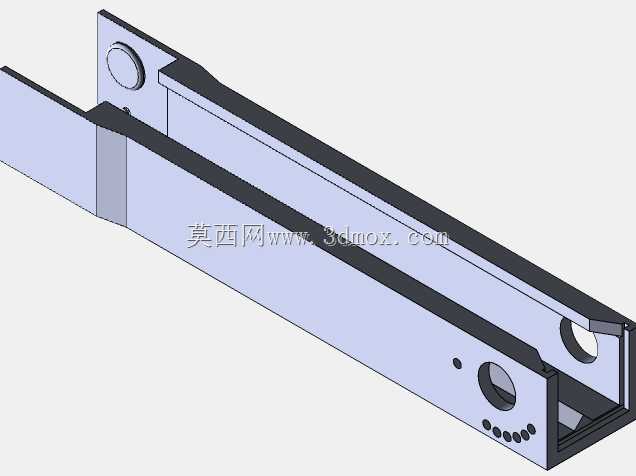

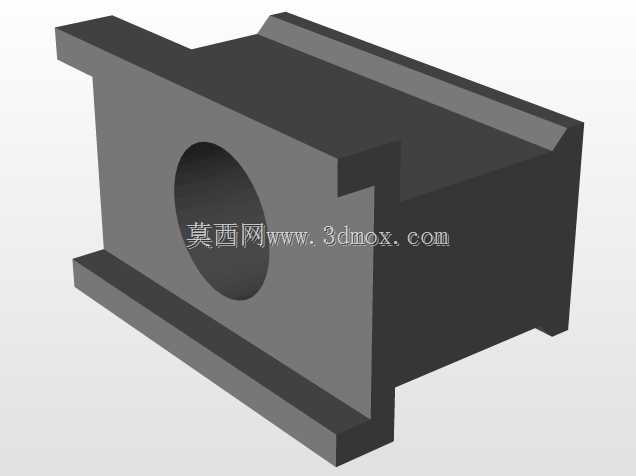

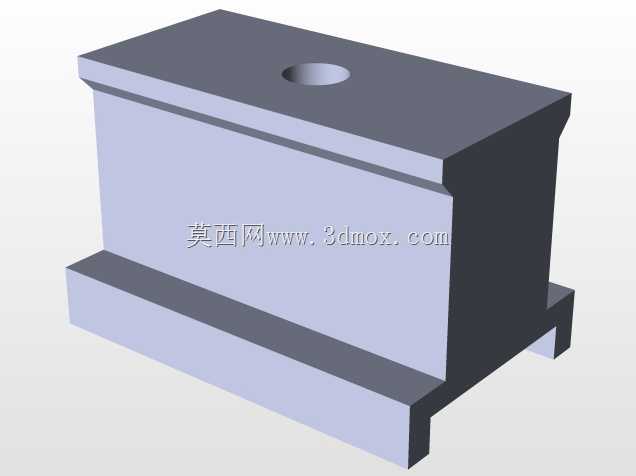

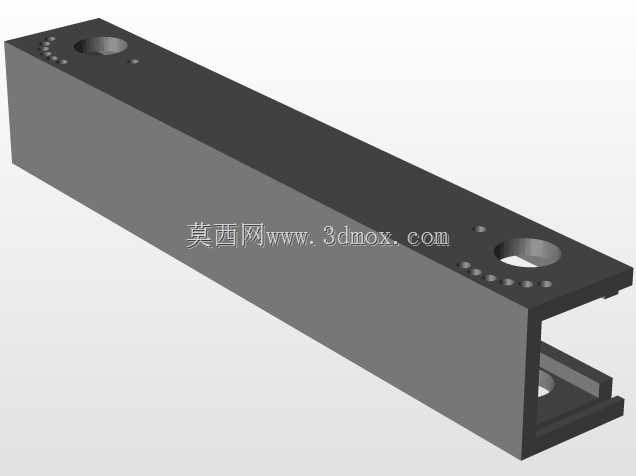

在户外摄影、延时拍摄、营销素材录制等场景中，传统重型摄像滑轨往往存在重量大、收纳不便、长度固定无法适配现场空间的痛点，这款模块化四角滑块正是针对这类实际使用需求开发的支撑结构。从结构设计逻辑来看，整套组件采用拆分式模块化思路，轨道部分可通过端部标准连接配件逐段拼接延伸，使用者可根据拍摄场地的实际纵深灵活调整轨道总长度，无需受固定长度滑轨的尺寸限制，解决了常规滑轨要么过短无法满足长距离运镜、要么过长难以在狭窄空间架设的矛盾。滑块主体与轨道采用间隙适配的滑动配合结构，滑动接触面做了减摩设计，尽可能降低滑动过程中的阻尼波动，避免运镜时出现卡顿抖动，保障画面移动的平顺性。支撑支腿部分设计了多档位角度调节结构，可按15度间隔调整支腿展开角度，配合支腿上多组定位孔的高度调节功能，滑块主体最高可抬升至距安装面75mm位置，搭配延伸支腿组件还可额外获得129mm的高度拓展空间，即便在凹凸不平的野外地面，也能通过调整不同支腿的角度与伸出长度，将轨道调整至水平状态，满足平滑运镜的基准要求。整套组件所有单一部件的长度均控制在254mm以内，拆卸后可紧凑收纳进小型便携包内，单人即可完成携带与现场架设，大幅降低了外拍携带设备的负重压力。材质选用上采用低密度PLA材质加工，900mm长度规格的整套轨道含标准支腿总重量仅为477.57g，远低于同长度传统铝质轨道约2600g的重量水平，负重降低的同时也能满足常规相机、手机的支撑承重需求。支腿底部做了防滑与避让设计，既可以避免架设时刮蹭接触面，也能在光滑地面提供足够的摩擦力防止轨道移位，滑块的安装位兼容标准螺旋底座相机，搭配适配配件后也可固定手机进行拍摄，适配不同的拍摄设备使用需求。
