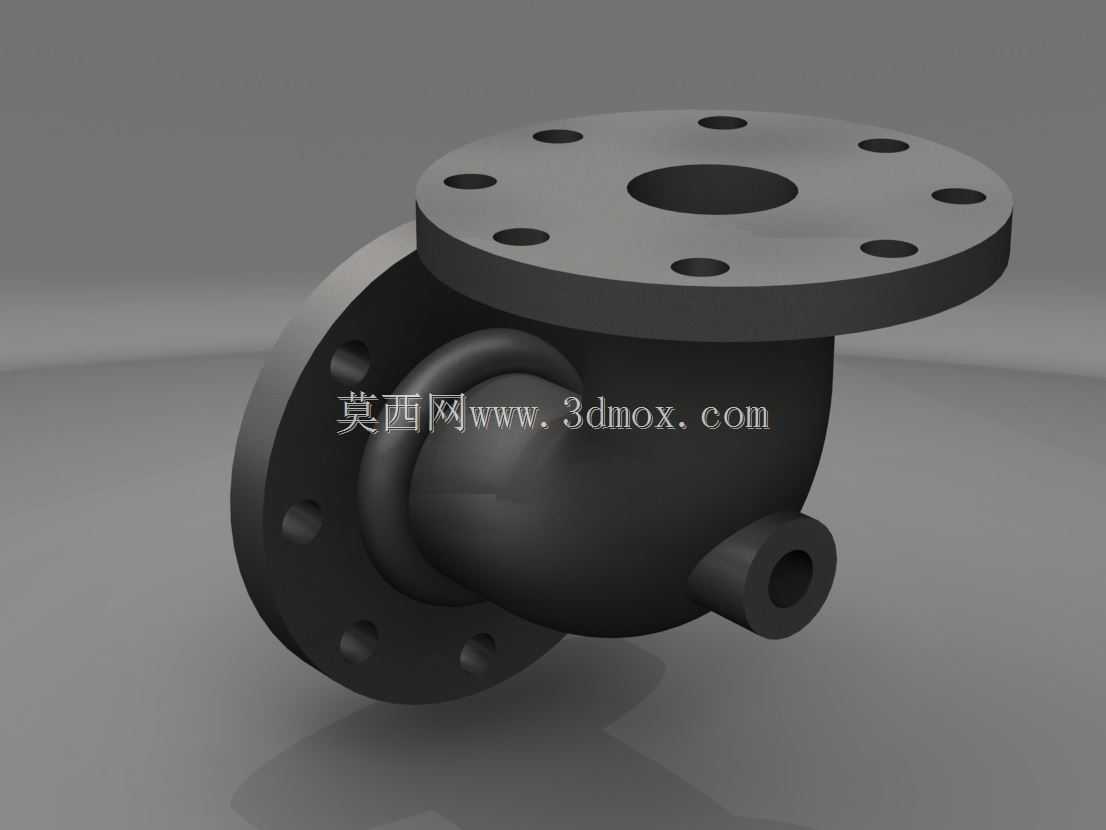

带侧接口法兰连接弯头式阀体结构

这款带侧接口的法兰连接弯头式阀体，主要应用在工业流体输送管路的转向支路场景中，常见于化工、市政给排水、暖通循环、油气输送等领域的管廊布设环节，用来实现管路90度转向同时引出小流量支路，满足主路流体转向、支路测压/排空/分流的实际工况需求。从结构设计来看，主体采用90度弯腔结构，两端均为带螺栓孔的法兰连接端，法兰端面的螺栓孔沿圆周均布，可匹配对应压力等级的管路法兰，通过螺栓紧固实现密封连接，安装时需注意法兰端面的密封垫片选型，根据输送介质的腐蚀性、温度、压力参数选配橡胶垫、金属缠绕垫等不同密封件，避免连接处出现跑冒滴漏问题。阀体侧部引出的小口径外伸接口，可根据实际工况接装压力表、排空阀、取样阀或者小流量支路管线，无需在主路额外开孔焊接，减少管路现场施工的焊接工作量，也降低了主路焊接带来的应力变形、焊缝泄漏风险。设计过程中，弯腔部分采用圆弧过渡流道，相比直角弯头能大幅降低流体流经时的局部阻力，减少管路压损，避免介质在转角处形成涡流造成的冲蚀、气蚀问题，延长阀体使用寿命。法兰端的螺栓孔位置度、端面平面度都有严格公差要求，保证和配对法兰连接时的贴合度，不会出现偏载导致的密封失效。侧接口的轴线与主弯腔的中心线垂直，接口内径与主腔的连通处做了倒圆角处理，避免支路流体进出时产生尖锐扰流。从安装边界来看，两端法兰的中心距、法兰外径、螺栓孔分布圆直径都符合对应通径的法兰标准，安装时不需要额外调整管路的预留间距，可直接替换同规格的普通弯头阀体，侧接口的外伸长度控制在合理范围，不会和周边管路、支架产生干涉，现场布设时可根据侧接口的朝向调整阀体安装角度，满足不同方向的支路接管需求。阀体的壁厚根据公称压力等级做了等强度设计，弯腔外侧壁厚略大于内侧，抵消流体转向时对外侧壁的冲刷压力，整体结构紧凑，没有多余的外凸结构，适合在管廊空间有限的场景下安装使用。
