多叶式曲面涡轮叶片结构设计

这类多叶片曲面涡轮结构，常应用在流体输送、动力转换类设备的核心做功单元中，不管是小流量高扬程的特种泵组，还是需要精准匹配流道的小型涡轮动力装置，这类叶片的曲面精度直接决定整机的能量转换效率。从实际工程落地的角度看，设计这类叶片首先要敲定的是安装边界，中心轮毂的定位孔需要匹配对应传动轴的配合公差，轮毂端面的轴向定位台阶要预留足够的压紧空间，避免运行过程中出现轴向窜动，叶片外轮廓的回转直径要严格适配设备壳体的内壁流道间隙，间隙过大会造成流体泄漏降低效率，间隙过小则容易在高速运转时出现扫膛故障。

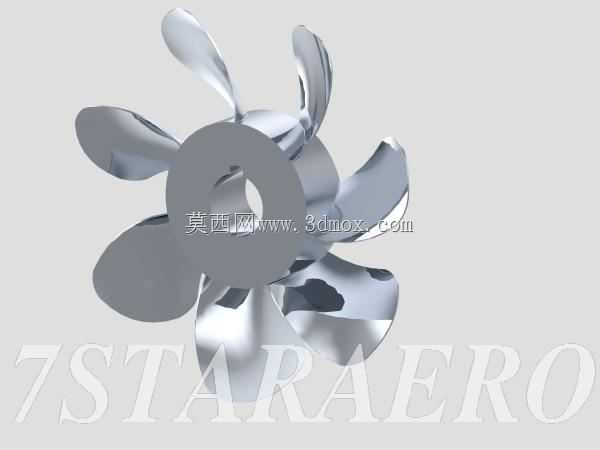

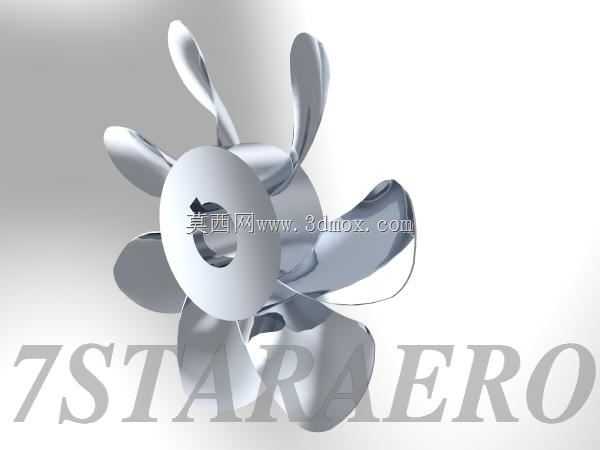

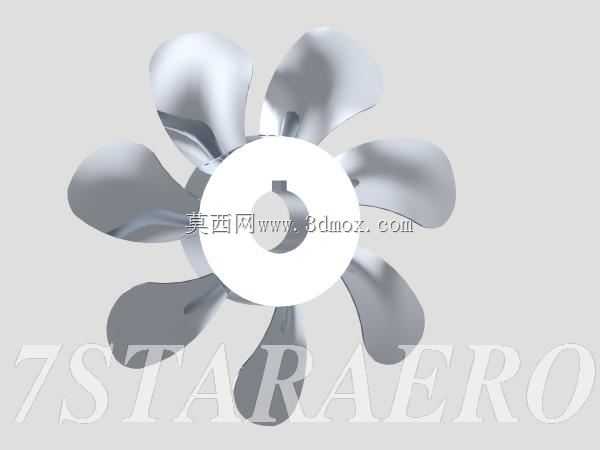

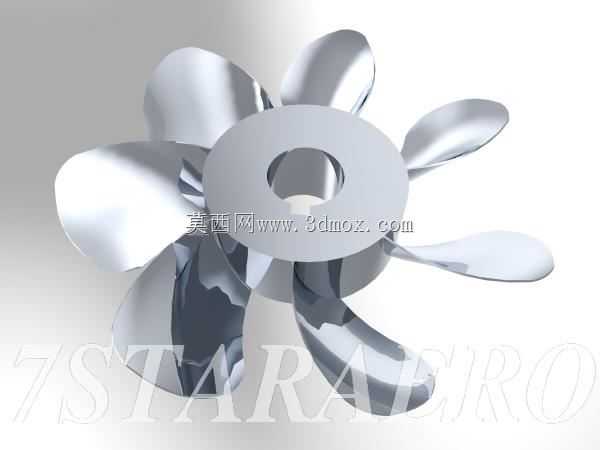

设计过程中要先梳理流体在流道内的走向，每一片叶片的曲面弧度都要顺着流体入射角度调整，从轮毂根部到叶顶位置的截面翼型要做连续过渡，根部位置要做加厚的圆角过渡处理，抵消高速旋转时产生的离心应力集中，避免长期运行出现根部疲劳断裂。叶片的数量选择要匹配设备的额定转速与设计流量，图中这类多叶片布局更适合对流体脉动要求低的工况，能有效降低运行过程中的振动与流体噪音，每相邻两片叶片之间的流道截面要做等通流面积设计，保证流体在流道内流速均匀，不会出现局部涡流造成的能量损耗。

实际选型应用时，要注意叶片的材质匹配，如果是输送普通清水类介质，常规的工程塑料或者铸铝材质就能满足强度要求，如果是输送带有微小颗粒的介质，就要在叶片表面做耐磨涂层处理，叶顶位置做局部加厚应对颗粒冲刷。安装时要保证叶片组件的动平衡精度，每一片叶片的重量差要控制在公差范围内，装配完成后要做整体动平衡校正，避免高速运转时产生额外的径向载荷，损坏支撑轴承与密封组件。这类曲面叶片的建模过程要保证曲面的G2连续，不能出现局部的折面或者曲率突变，否则不仅会影响流体流动状态，在后续数控加工时也会出现刀路顿挫，直接影响最终的加工表面质量。
