双曲流线型对称曲面造型结构设计

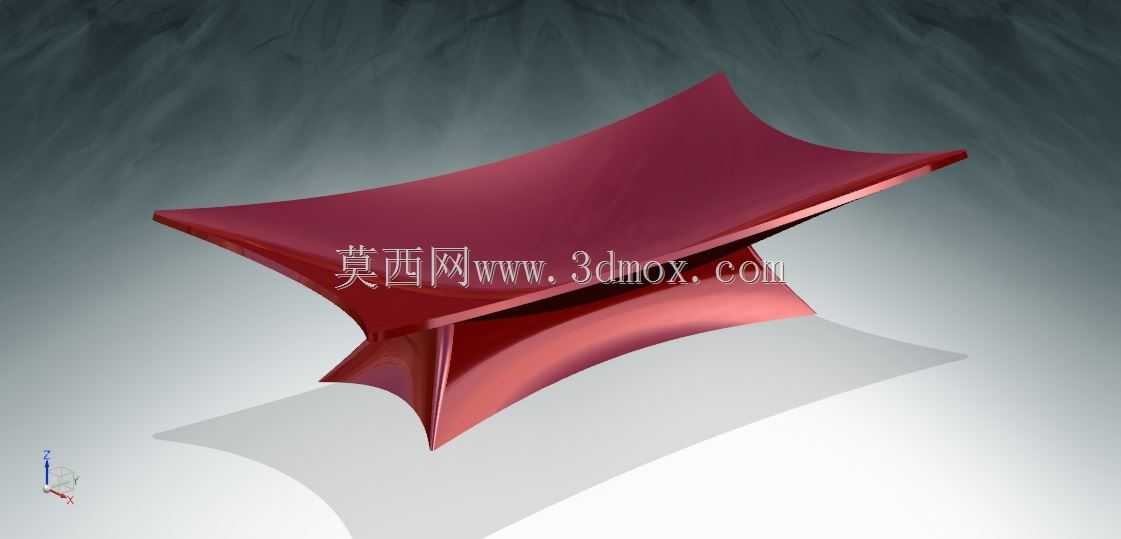

这类双曲对称曲面结构，在流体导流部件、外观装饰覆盖件、特种导流罩的设计场景中应用十分广泛，日常做结构设计时，常需要通过这类连续曲率的曲面实现气流、液流的平顺导向，或是满足设备外观的流线型设计需求，避免直角结构带来的流阻突变、应力集中问题。从结构特性来看，该构型采用上下对称的双曲面延展设计，曲面间通过平滑的曲率过渡实现连接，不存在尖锐的棱边结构，曲面的G2连续性能够保证流体经过表面时不会产生明显的紊流区，在高速导流场景下可以有效降低风阻、减少流致振动。设计这类曲面时，首先要确定上下两个曲面的边界控制线，通过控制线的曲率约束保证整体造型的对称性，中间的连接过渡区域需要匹配上下曲面的曲率变化率，避免出现曲面褶皱、曲率突变的问题，建模过程中需要反复检查曲面的高斯曲率分布，确保整个曲面的曲率变化均匀，没有反向曲率区域，否则后续做实体加厚、模具拆分时会出现壁厚不均、无法拔模的问题。从安装边界来看，这类曲面结构通常需要在底部预留平面安装基准，底部延展的平面区域可以作为安装贴合面，通过螺栓或者粘接的方式固定在设备基体上，安装时需要保证基准面的平面度公差控制在合理范围内，避免曲面安装后出现应力变形，破坏原有的曲面曲率精度。在实际工程应用中，这类曲面结构如果用作导流部件，需要根据实际的流体流速、流向调整曲面的弧度参数，保证流体能够沿着曲面平顺导出，不会在曲面尾部产生涡流；如果用作外观覆盖件，则需要匹配周边部件的安装间隙，保证曲面边缘与相邻部件的缝隙均匀，同时曲面的表面粗糙度要满足外观要求，避免出现凹凸不平的瑕疵。做这类曲面的结构校核时，需要重点关注曲面过渡区域的结构强度，因为双曲面的受力会沿着曲面均匀分散，但过渡折角区域如果曲率半径过小，会在受外力冲击时产生应力集中，所以设计时要保证过渡区域的最小曲率半径满足材料的成型要求，不管是采用钣金冲压、注塑成型还是机加工成型，都要匹配对应的工艺参数，避免成型过程中出现开裂、起皱的问题。另外这类对称曲面的建模过程，也是练习高阶曲面建模能力的典型案例，通过控制线的调整、曲率的连续约束，可以掌握复杂曲面的构型逻辑，为后续做更复杂的叶轮、导流罩、汽车覆盖件等曲面结构打下基础。
