家用手持便携吹风机外观结构设计

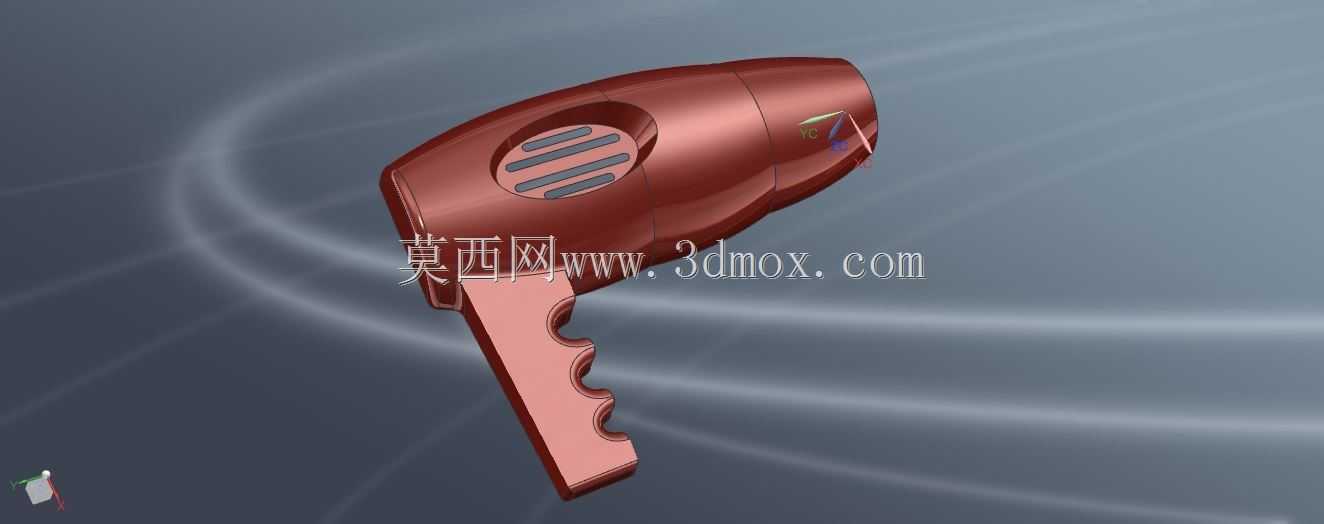

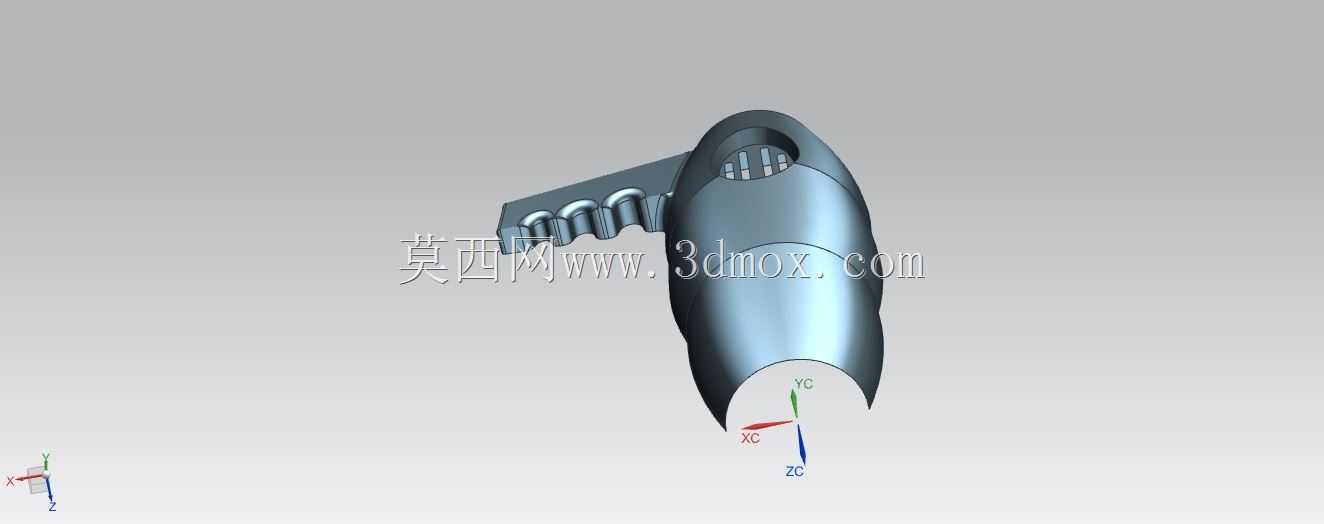

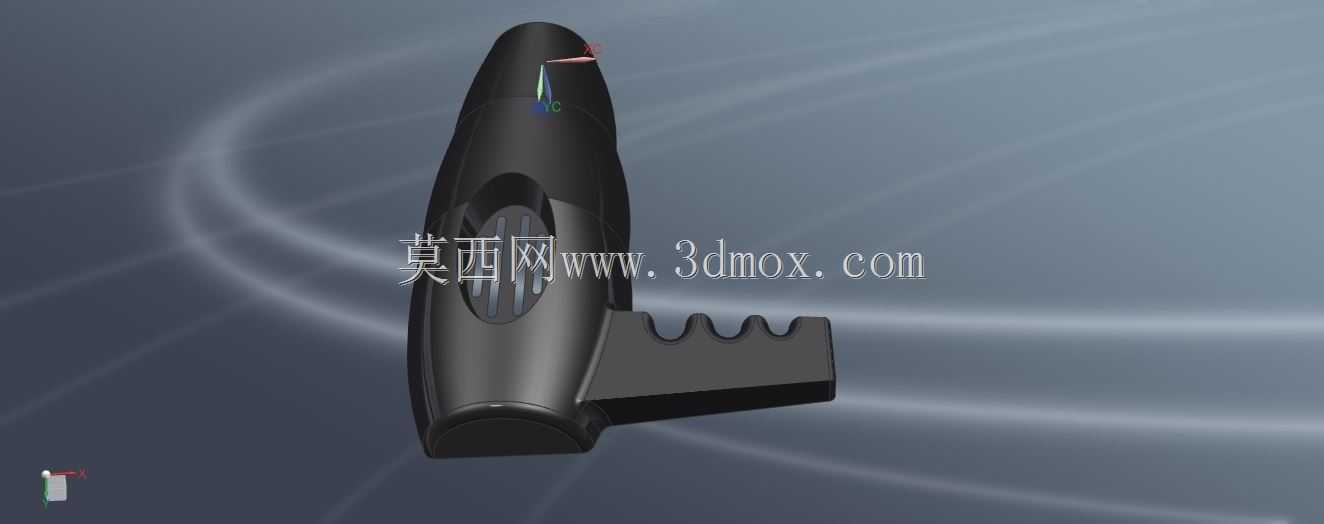

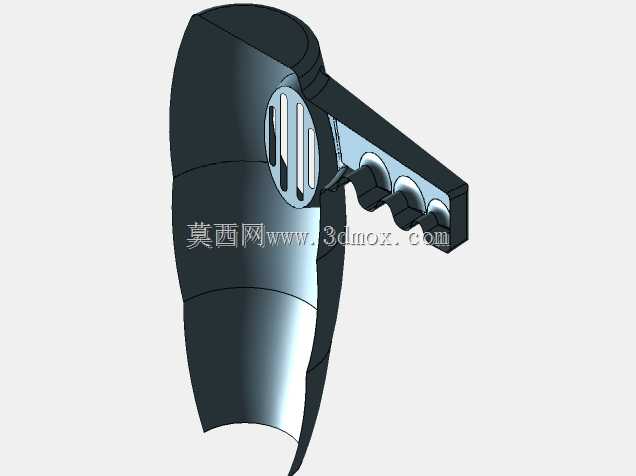

这款手持吹风机的结构设计，首先围绕日常干发的核心使用场景展开，在握持区域做了贴合指腹的波浪形内凹处理，区别于传统直柄吹风机的生硬握持感，用户长时间举持吹发时，手指能自然卡入对应凹槽，降低腕部受力负担，适配不同手型的抓握习惯。风筒主体采用短粗式的流线型壳体设计，没有多余的外凸结构，进风区域设置在风筒侧上方的格栅处，格栅做了斜向排布的条形开孔，既保证进风通量满足风机的进气需求，又能避免长发被卷入进风口的安全隐患，开孔边缘做了0.3mm的圆角过渡，不会出现割手的锐边问题。从结构装配逻辑来看，整个壳体采用上下扣合的装配方式，风筒与手柄的衔接处做了圆弧过渡的加强筋结构，日常使用中即使出现意外跌落，衔接位置也不会因为应力集中出现开裂问题。风筒前端的出风圈做了略微收窄的导流设计，能够让内部加热组件产生的热风形成更集中的风束，减少热风在出风口处的散逸，提升干发效率，同时出风圈的内壁做了耐高温的材质预留位，可适配常规的PTC加热组件安装尺寸，不需要额外做结构修改就能完成加热模块的装配。手柄尾部的电源线引出位置做了防弯折的护套结构，预留了15mm的护套长度，能够避免日常使用中电源线反复弯折导致的线芯断裂问题，护套与手柄壳体的配合间隙控制在0.1mm以内，既不会出现装配松动，也不会影响护套的转动灵活性。整体外形尺寸控制在适合家用收纳的范围，风筒长度不超过180mm，手柄长度适配成年人手掌抓握的120mm区间，不需要占用过多的卫浴收纳空间，也能适配常规的吹风机壁挂架的安装尺寸，用户可以直接搭配市面通用的壁挂支架使用，不需要额外定制安装配件。在细节设计上，壳体表面没有多余的装饰凸起，所有的分型线都设置在视觉不明显的侧下方位置，保证外观的整体性，开关按键的预留位设置在手柄拇指自然触碰的区域，按键的按压行程设置在2mm，反馈力度适中，用户盲操作就能完成档位切换。进风格栅的开孔宽度控制在5mm以内，既保证进风效率，又能防止手指误触内部的风机扇叶，满足家用小电器的安全设计要求。整个结构的壁厚设置均匀，主体壳体壁厚保持在2.5mm，既满足注塑成型的工艺要求，避免出现缩痕、缺胶等成型缺陷，又能控制整体产品重量，整机装配完成后的重量控制在适宜手持的区间，不会因为过重导致使用疲劳。
