单缸动力配套离心式鼓风装置结构

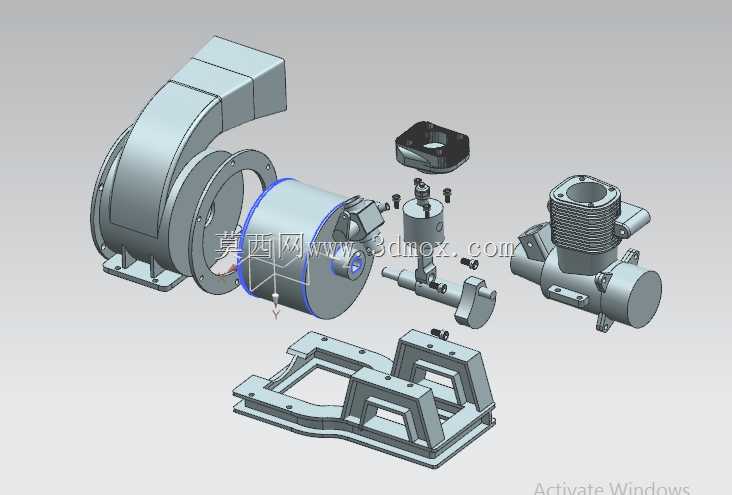

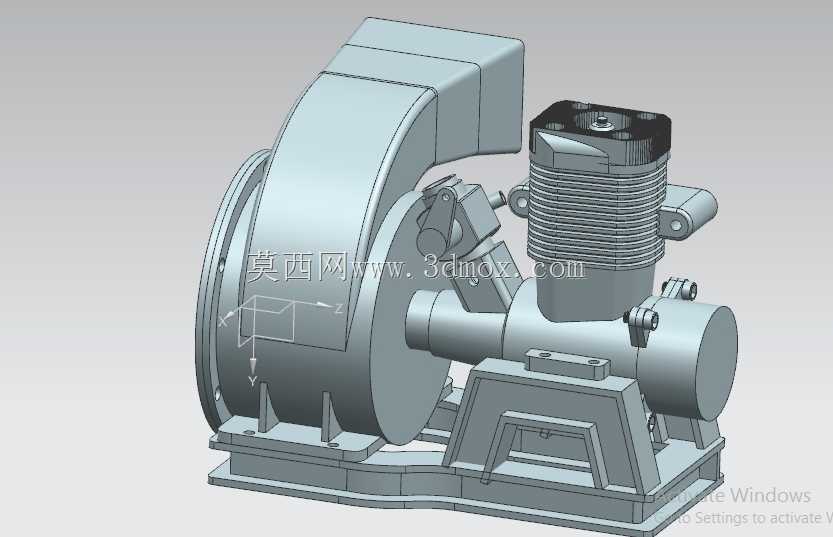

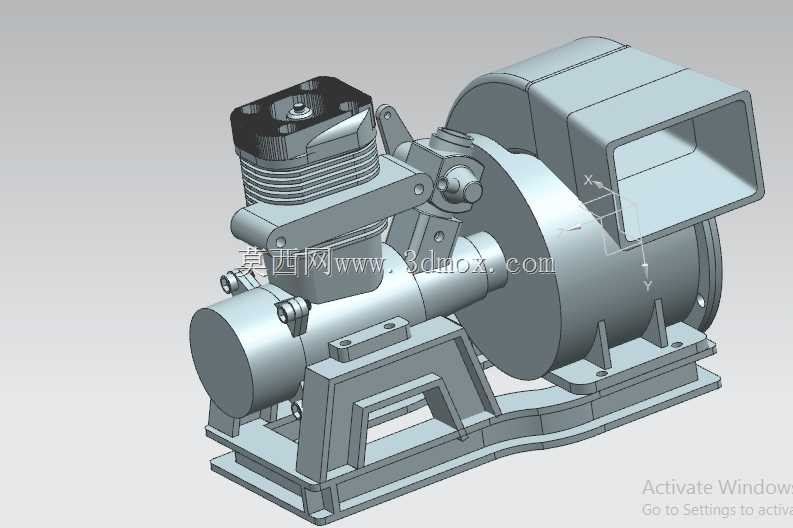

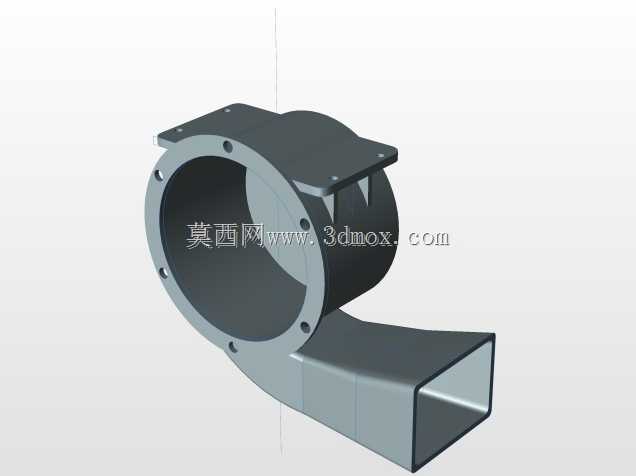

该结构将往复式单缸动力单元与离心鼓风单元做同轴集成设计，主要面向小型移动式气力输送、小型燃烧设备供风、户外作业面通风等无外接稳定电源的场景使用，整套装置无需额外配置驱动电机，依靠自身动力单元输出的扭矩直接驱动鼓风叶轮运转，省去了中间传动环节的功率损耗，也降低了配套传动部件的采购与维护成本。从结构布局来看，动力单元采用侧置单缸往复式结构，缸体散热鳍片沿缸套周向均匀排布，可在运转过程中通过自然气流带走缸体压缩做功产生的多余热量，缸头部位预留了火花塞安装位与进排气道接口，可根据实际使用场景匹配不同排量的缸体组件，调整整体输出功率以适配不同风压风量需求。鼓风单元采用蜗壳式离心结构，叶轮与动力输出轴做刚性连接，蜗壳型线按照等环量流道设计，可减少气流在蜗壳内部的湍流损耗，出风口采用矩形法兰接口，可直接对接矩形通风管路或加装变径接头适配圆形风管，进风口位于蜗壳侧端，预留了滤网安装位，可避免作业环境中的大颗粒杂物被吸入叶轮造成叶片损伤。整套装置的安装底座采用一体化铸造型式，底座上分别设置了动力单元安装定位面与鼓风单元安装定位面，两个安装面的同轴度公差控制在0.05mm以内，可避免轴系不同心造成的运转振动与轴承磨损，底座底部设置了四个长圆形安装孔，可适配不同孔距的安装机架，安装孔周边做了加厚加强筋处理，可承受运转过程中的持续振动载荷，避免底座出现疲劳开裂。设计过程中优先考虑了野外无电源场景的使用需求，动力单元的燃油箱可根据使用时长选配不同容积，曲轴箱部位预留了机油观察窗，可实时查看机油液位，避免缺油造成的拉缸故障。鼓风单元的蜗壳与端盖采用螺栓连接，拆卸螺栓即可直接清理叶轮附着的杂物或更换磨损的叶轮部件，日常维护无需拆解整套动力单元，可大幅降低现场维护的工作量。轴系部位采用双轴承支撑结构，靠近动力端的轴承承受曲轴往复运动产生的交变载荷，靠近叶轮端的轴承承受叶轮旋转产生的径向载荷，两个轴承之间设置了油封结构，可避免曲轴箱内的机油窜入鼓风流道，也能防止鼓风输送的含尘气体进入曲轴箱污染机油。整套装置的外形轮廓在设计时做了紧凑化处理，动力单元与鼓风单元的连接部位没有多余的外凸结构，可在狭小的设备舱内完成安装，出风口的朝向可通过调整蜗壳的安装角度实现四个方向的调整，适配不同的管路走向需求，无需额外加装弯头转接，减少了管路的风阻损失。
