汽车发动机油底壳防护壳体结构设计

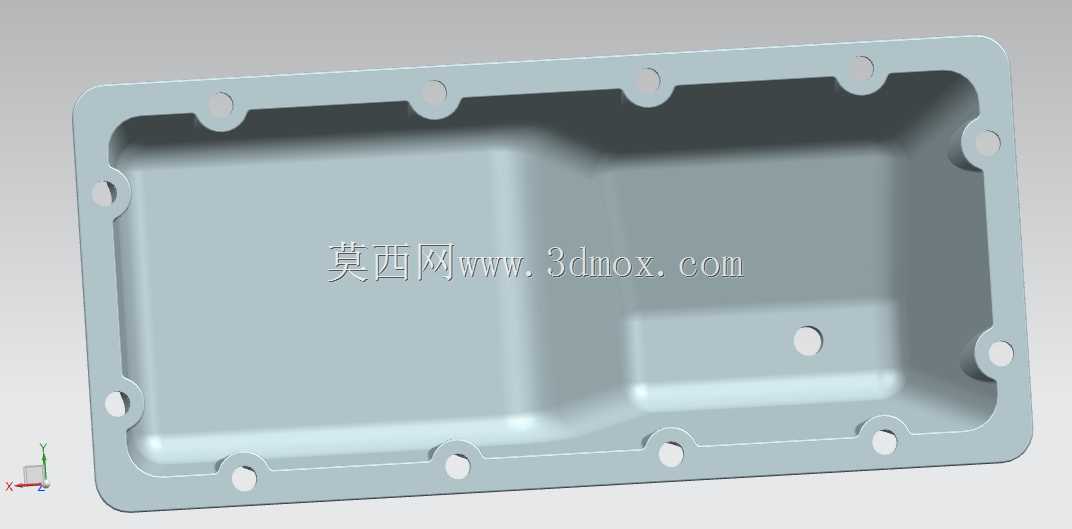

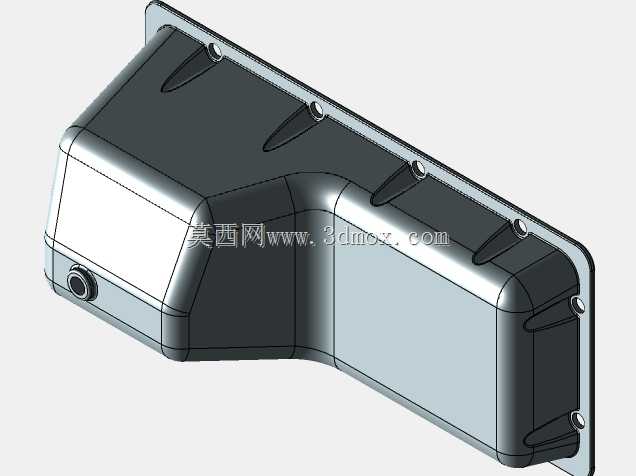

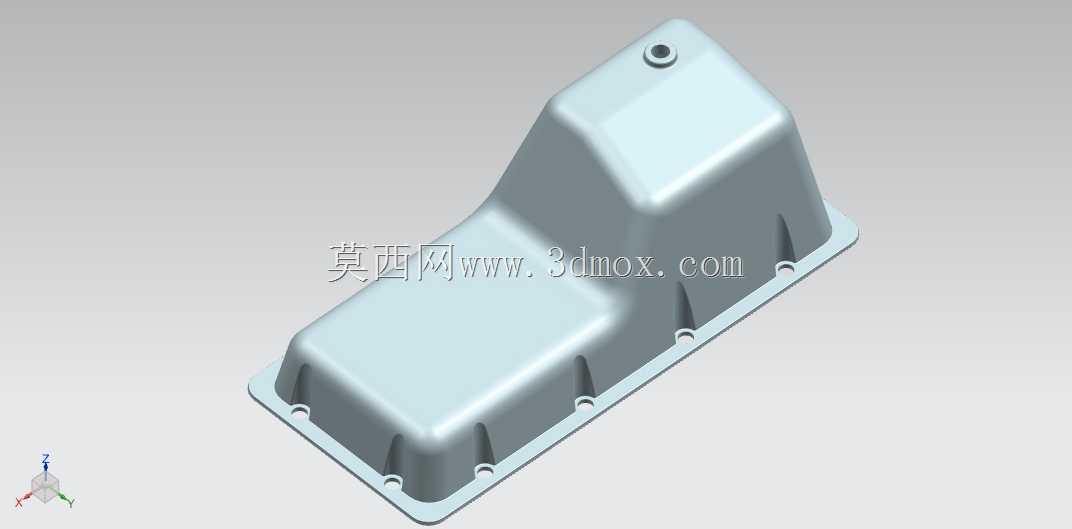

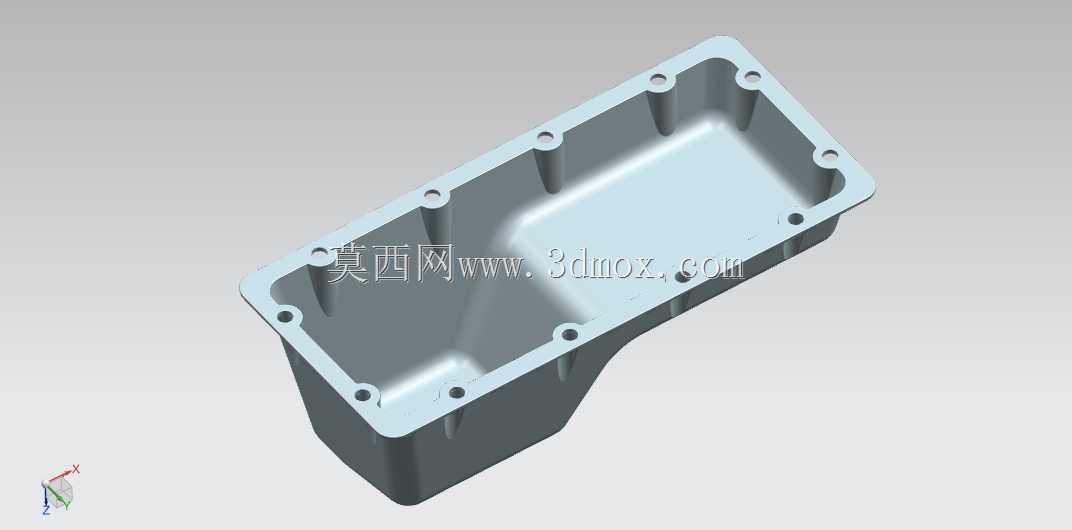

这款壳体构件属于动力系统核心防护类零部件，主要应用在燃油车辆、小型工程机械的动力单元下部区域，承担存储润滑机油、阻隔外界杂质侵入动力腔室、密封曲轴箱下部空间的核心作用，同时可在车辆行驶过程中阻挡路面飞溅的碎石、泥水直接冲击发动机内部运动构件，避免润滑系统被杂质污染，也能减少动力单元运行时机油晃动产生的泡沫，保障机油泵能够稳定抽取足量润滑油供给各摩擦副。从实际使用场景来看，该构件安装在发动机缸体最下端，日常处于靠近路面的位置，需要兼顾一定的抗冲击能力与密封性能，既要承受车辆行驶中可能出现的轻微托底剐蹭，也要保证和缸体连接位置长期无渗漏，避免机油流失造成动力单元干磨故障。在功能特性设计上，壳体整体采用深腔拉延成型结构，腔体轮廓完全匹配对应型号发动机曲轴的运动轨迹，预留了足够的曲轴回转空间，不会对曲轴、连杆的往复运动产生干涉；法兰边缘均匀布置的安装孔位，完全对齐缸体下端的对应螺纹孔，安装时配合密封垫片即可实现稳定压合密封，孔位的位置度公差控制在0.1mm以内，避免安装时出现孔位错位导致的密封失效。壳体侧壁设计有均匀的拔模斜度，既方便冲压或压铸成型时的脱模工序，也能提升壳体整体的结构刚度，减少薄壁结构受振动产生的形变，侧壁的加强筋结构沿着腔体受力方向布置，可在不增加壳体壁厚的前提下提升抗冲击能力，避免轻微托底时壳体出现开裂渗漏。在安装边界设计上，法兰面的平面度公差严格控制在0.05mm以内，保证密封垫片受压均匀，不会出现局部间隙导致的渗漏；腔体的深度尺寸经过精准核算，既保证能够存储足够容量的机油，满足发动机长时间运行的润滑循环需求，也不会因为腔体过深导致车辆离地间隙被过度压缩，降低日常行驶的通过性风险。壳体出油位置的预留结构匹配机油集滤器的安装尺寸，保证集滤器能够始终处于腔体最低位，在车辆上下坡、加减速时机油液面倾斜的状态下，也能持续吸入机油，避免机油泵吸入空气造成润滑压力不足。整体结构没有多余的冗余设计，在满足结构强度、密封性能、安装空间要求的前提下尽可能控制构件重量，符合动力系统轻量化的设计方向，同时表面处理工艺适配底盘区域的防腐蚀需求，可长期抵御泥水、盐碱的侵蚀，延长构件的使用寿命。
