小型航模用活塞式动力装置结构设计

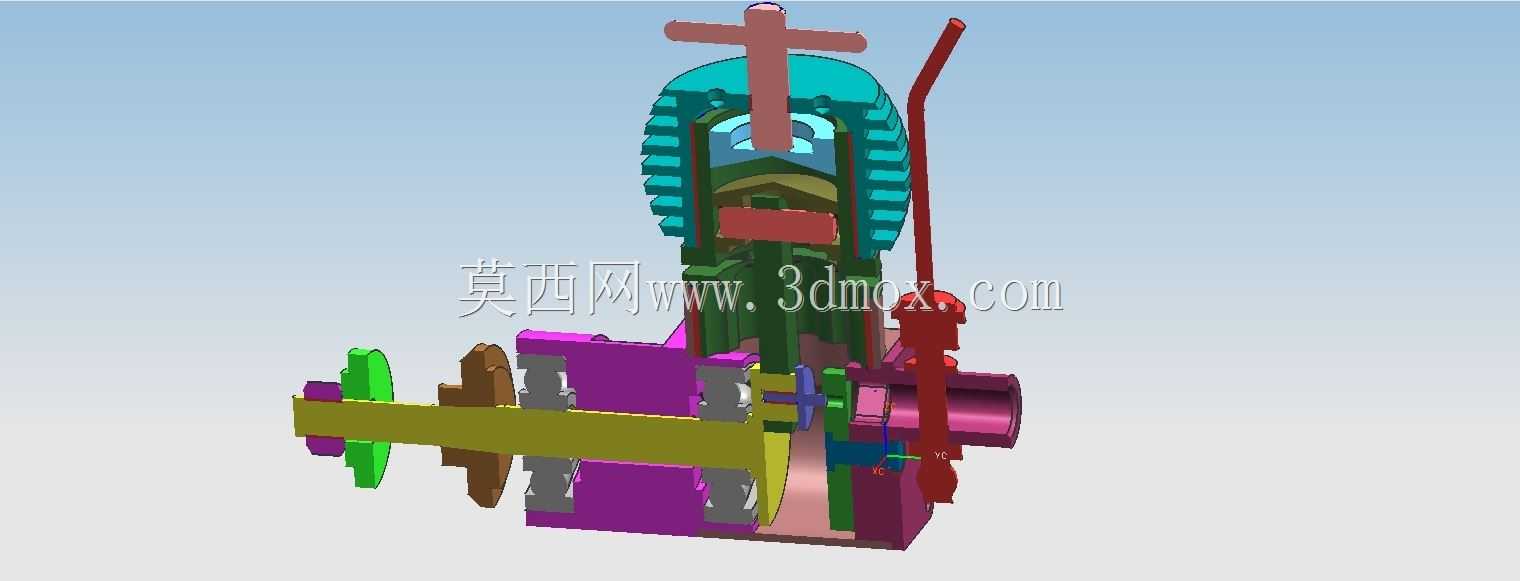

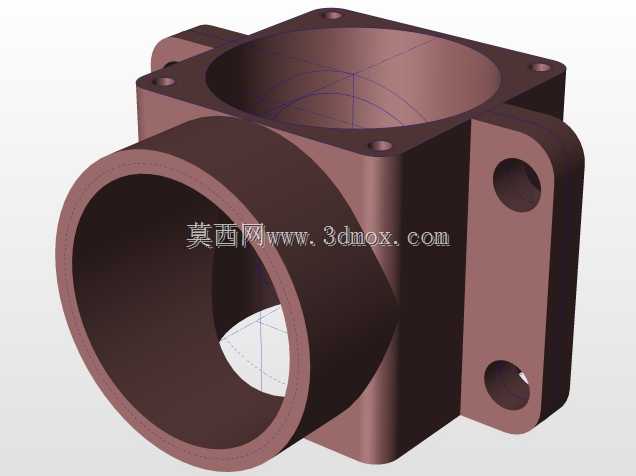

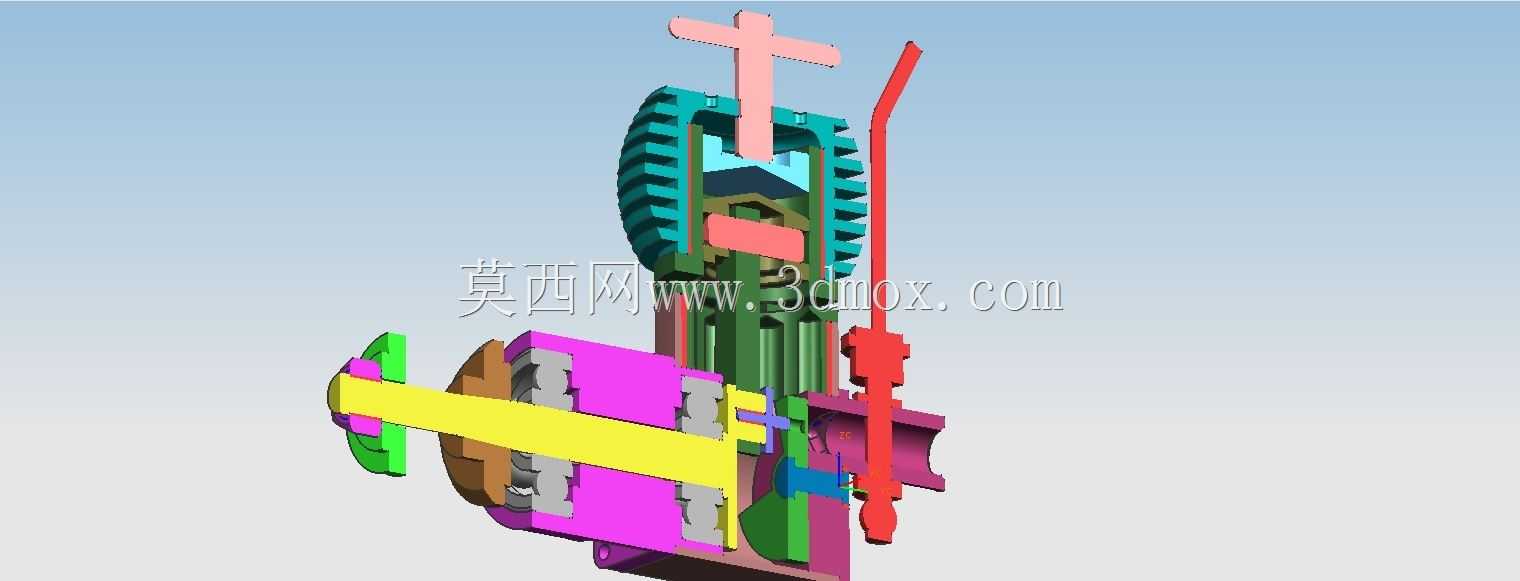

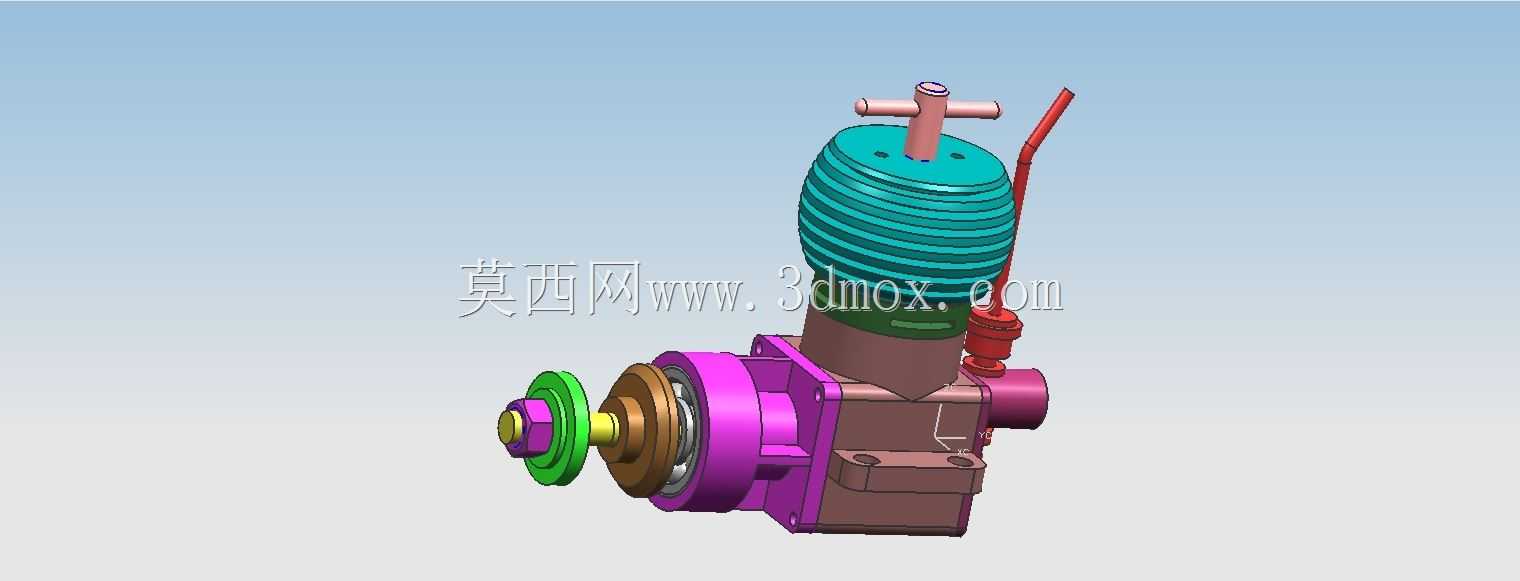

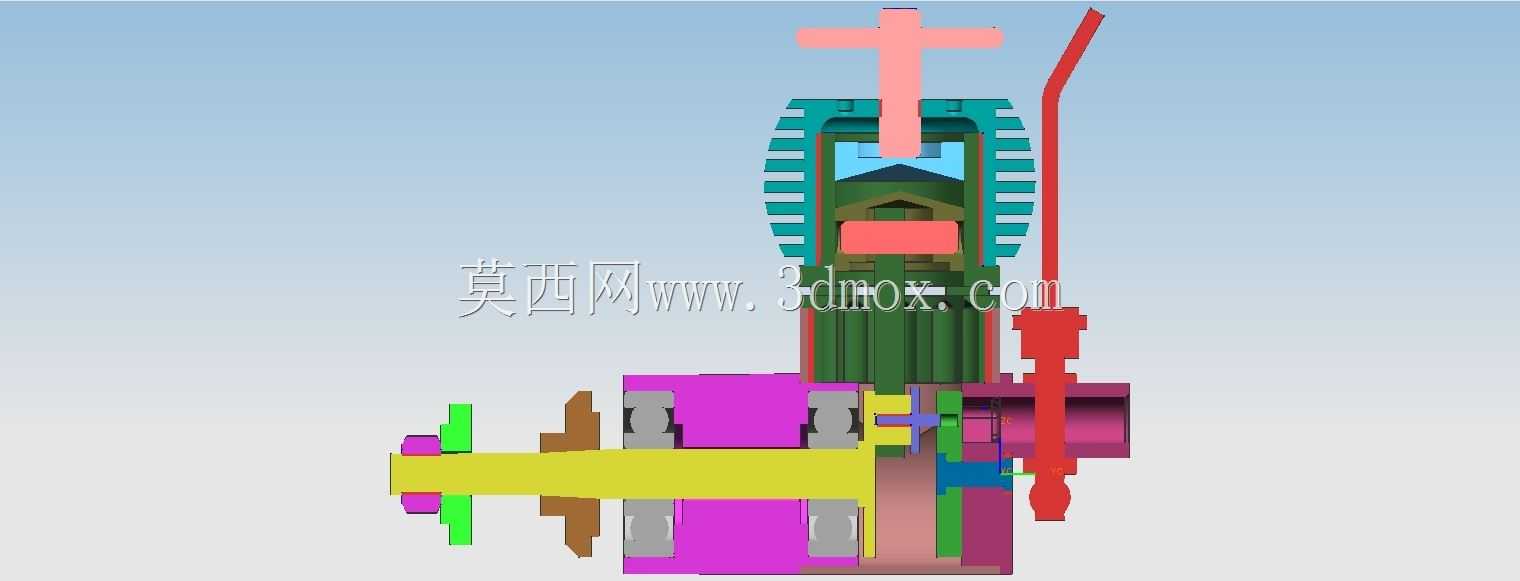

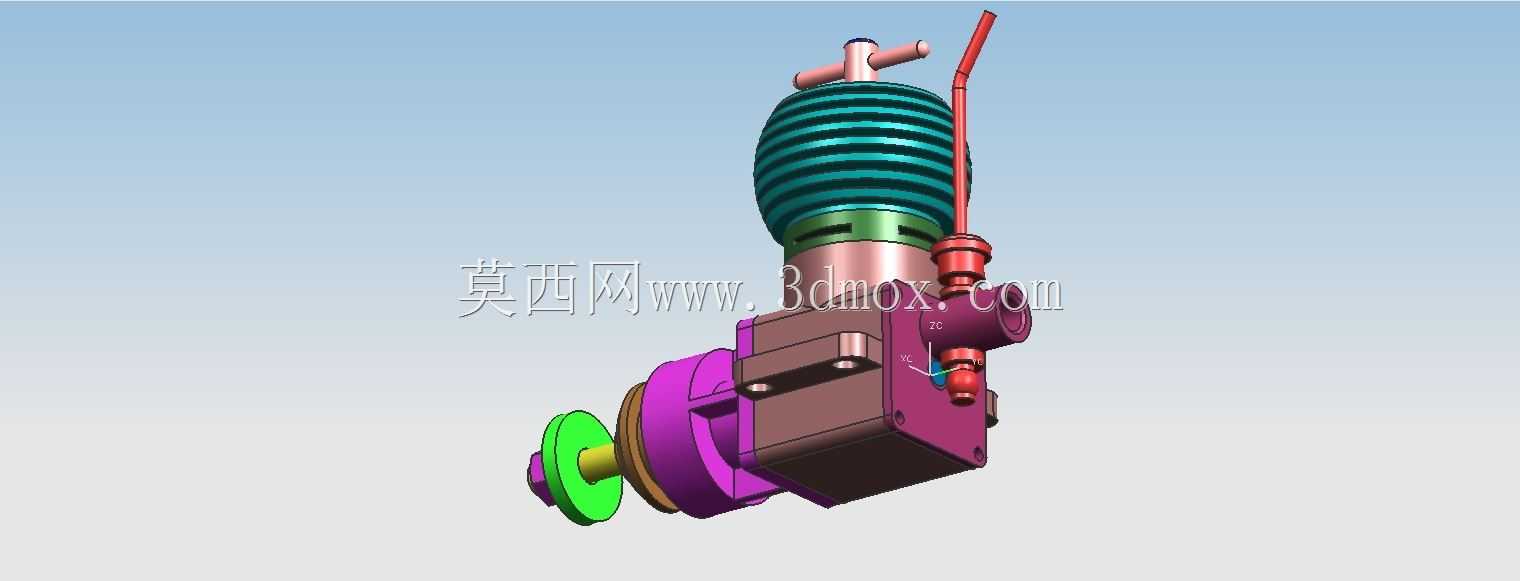

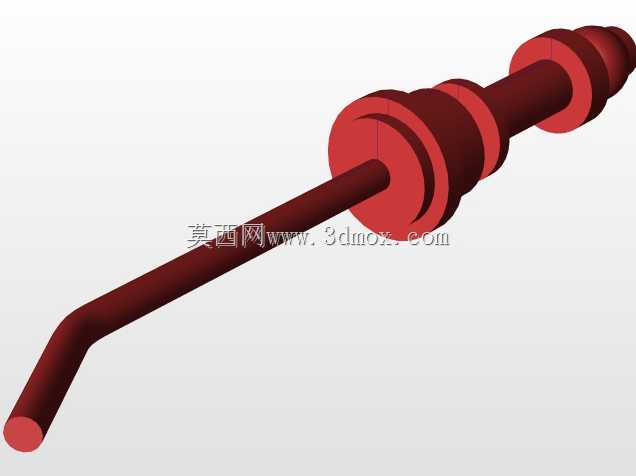

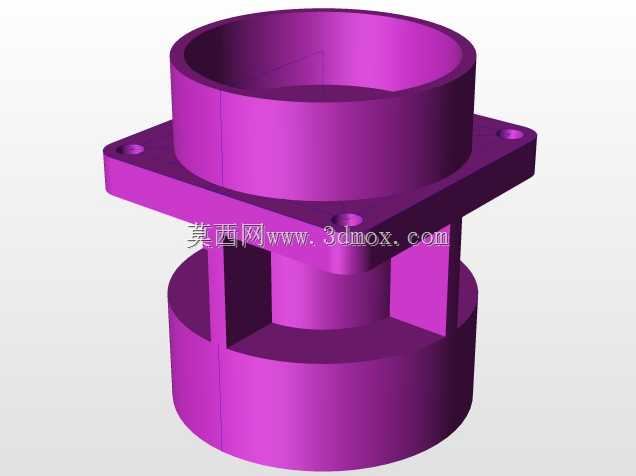

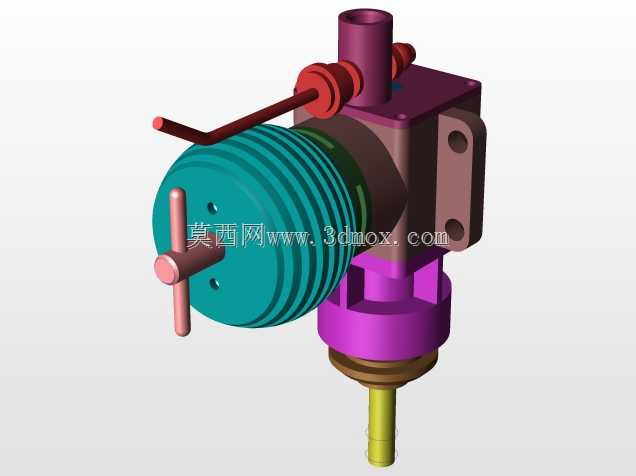

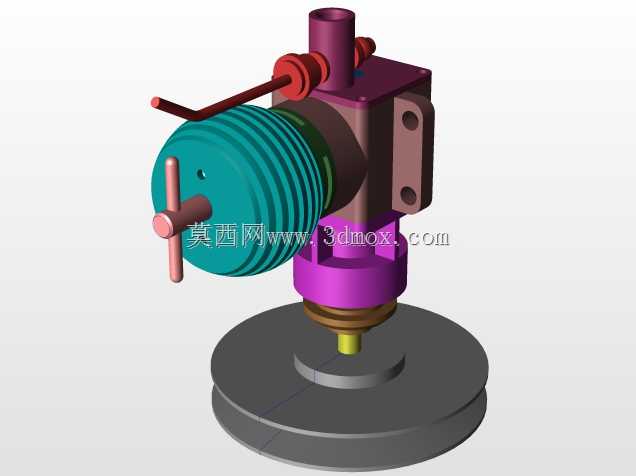

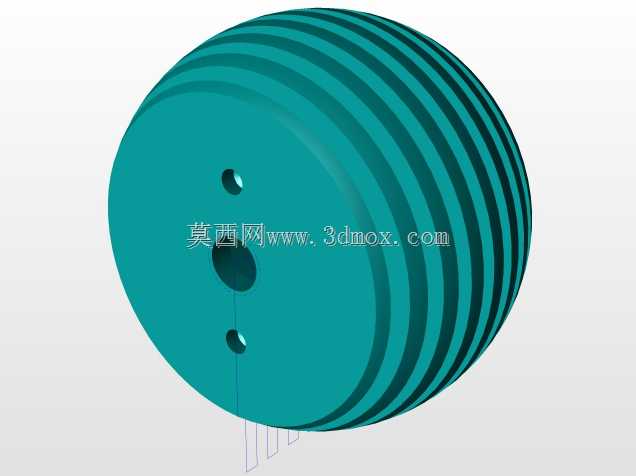

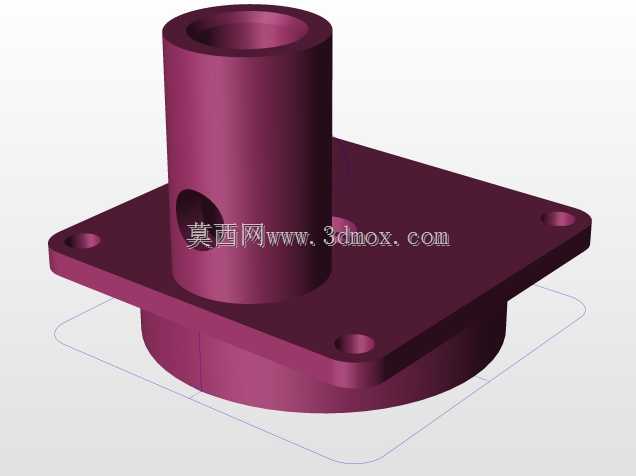

这款小型动力装置主要适配轻量级固定翼航模、线操纵特技模型飞机的动力需求，也可作为小型科普类实验台架的动力演示单元，核心功能是通过燃油燃烧做功将化学能转化为旋转机械能，为模型提供持续飞行动力输出。从结构设计逻辑来看，整体采用单缸侧置气门布局，前端的环形散热鳍片采用等间距环状排布，在模型飞行过程中可借助迎面气流快速带走气缸工作产生的热量，避免连续高转速工况下出现热衰减，鳍片的厚度与间距经过匹配计算，既保证足够的散热面积，也不会额外增加过多迎风阻力。上部的凸起接口分别为燃油进气通道与排气通路，侧方伸出的调节拨杆可直接控制节气门开度，实现转速区间的线性调节，无需额外加装复杂的远程联动结构，适配航模紧凑的安装空间。下部的动力输出轴采用直出式设计，轴径匹配常规航模螺旋桨的安装孔位，轴端预留的锁紧平面可直接配合顶丝固定螺旋桨，省去额外的转接法兰结构，降低整体装配复杂度。安装边界方面，侧方的带孔安装凸台为主要固定点位，两个安装孔的孔距适配常规航模防火板的标准安装间距，凸台与缸体为一体化结构，可承受高转速下的振动载荷，避免长期使用出现固定位开裂的问题。整体结构的重心靠近安装凸台所在平面，装配到航模上后不会出现过度的重心偏移，减少飞行过程中的配平调整工作量。油路接口的位置设计在缸体上部侧方，可避免飞行姿态变化时出现燃油倒灌的问题，同时接口尺寸匹配常规模型用燃油管的通径，无需变径接头即可完成管路连接。曲轴箱部分采用分体式装配结构，各部件的配合公差经过优化，既保证转动部件的运转顺滑度，也能满足小排量动力装置的密封要求，减少运转过程中的漏气漏油风险。整体外形没有多余的外凸尖锐结构，可避免在模型装配、调试过程中划伤操作人员，也不会在飞行过程中勾挂操纵线或者其他机载附件。
