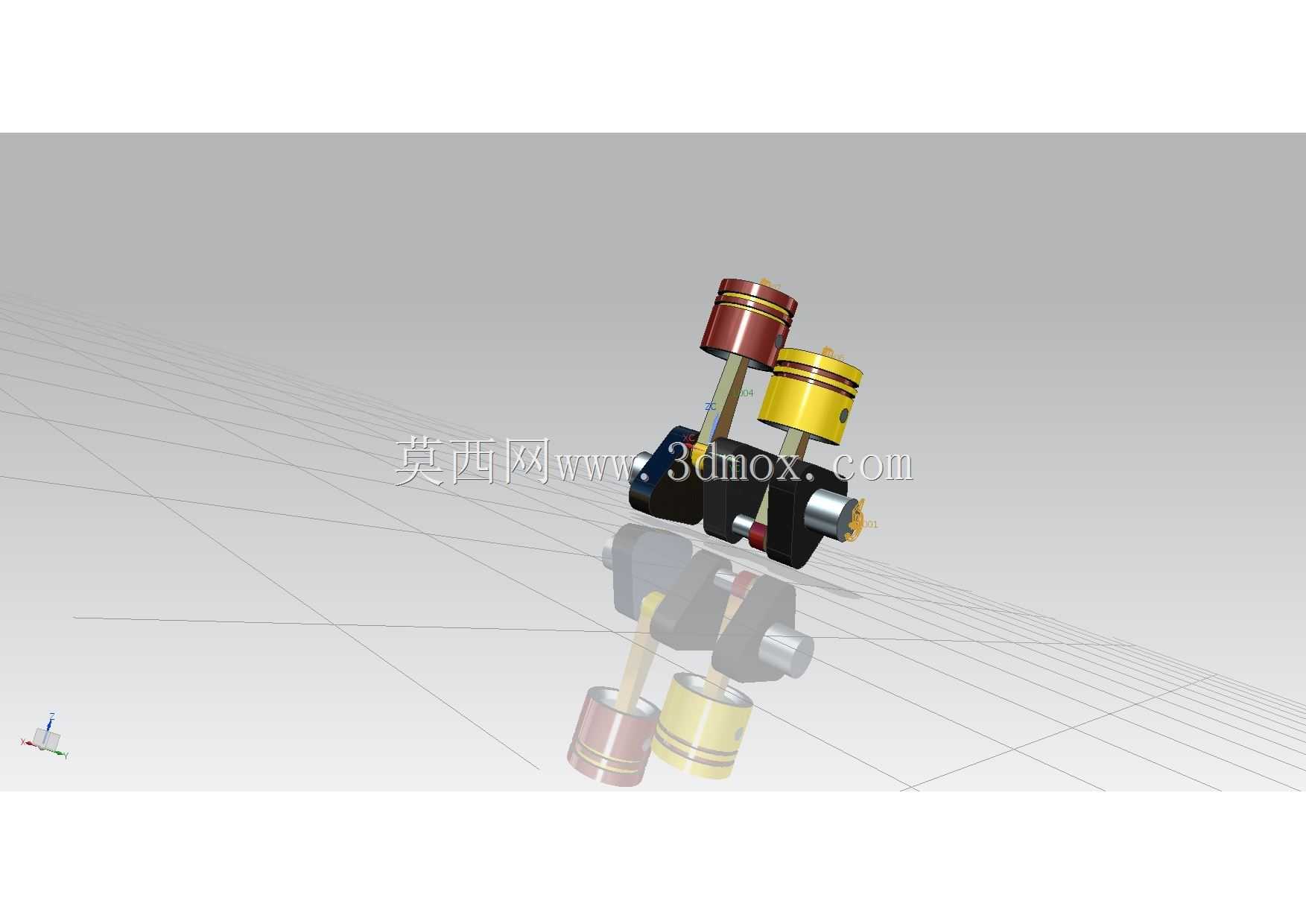

双缸活塞曲柄联动运动结构展示

这套活塞曲柄联动结构，是往复式动力设备里最核心的运动转换单元，日常在小型内燃机组、柱塞式输送泵、往复式压缩机的动力端都能见到同款传动逻辑。做这套结构建模的时候，最先要卡的是曲柄销的回转中心距，这个尺寸直接决定活塞的行程长度，要是行程算错，后续活塞在上止点位置会和缸盖发生硬碰撞，下止点位置又会让连杆摆角超过许用值，加快轴瓦的磨损速率。

建模过程里特意把两个活塞的相位差做了180度排布，这种布置能让两个活塞的往复惯性力尽可能抵消一部分，减少整机运行时的一阶振动，实际装机的时候，这种双缸对置或者错列的布置，比单缸结构的运转平顺性好很多，对机座的强度要求也能适当降低。结构里的连杆小头是和活塞销做铰接配合，大头则是剖分式结构套在曲柄销上，配合轴瓦实现低摩擦的回转运动，建模的时候特意留了配合间隙，避免运动仿真的时候出现构件干涉的问题。

从安装边界来看，这套结构的曲柄主轴两端需要预留轴承安装位，轴承位的同轴度公差要控制在0.02mm以内，不然运转的时候会出现主轴憋劲、发热的问题；缸套的安装轴线必须和曲柄回转中心、活塞运动轴线完全重合，垂直度偏差超过0.05mm每100mm行程的话，活塞环的偏磨速度会大幅提升，直接缩短密封件的使用寿命。

实际应用场景里，这套结构承担的是把活塞的直线往复运动转换成曲柄的旋转运动输出，反过来如果是给压缩机用，就是把曲柄的旋转运动转换成活塞的往复压缩动作。建模的时候特意还原了活塞上的环槽结构，这些环槽是用来安装气环和油环的，气环负责密封缸内的压力介质，油环则是刮除缸壁上多余的润滑油，避免润滑油进入工作腔造成介质污染。另外曲柄上的平衡块结构也做了还原，平衡块的配重是根据活塞和连杆的往复质量算出来的，用来平衡旋转运动产生的离心惯性力，让整个传动系统运转更平稳，降低轴承的附加载荷。

做运动仿真的时候可以直观看到，当曲柄做整周回转时，两个活塞交替做上下往复运动，连杆在过程中不断摆动，把两个方向的运动做平滑转换，这套结构的传动效率很高，只要润滑到位，长期运行的可靠性也有保障，是动力机械领域沿用了上百年的经典传动结构，很多小型动力设备的核心传动逻辑都是在这个基础上做优化调整的。
