V型双缸活塞曲柄连杆动力结构

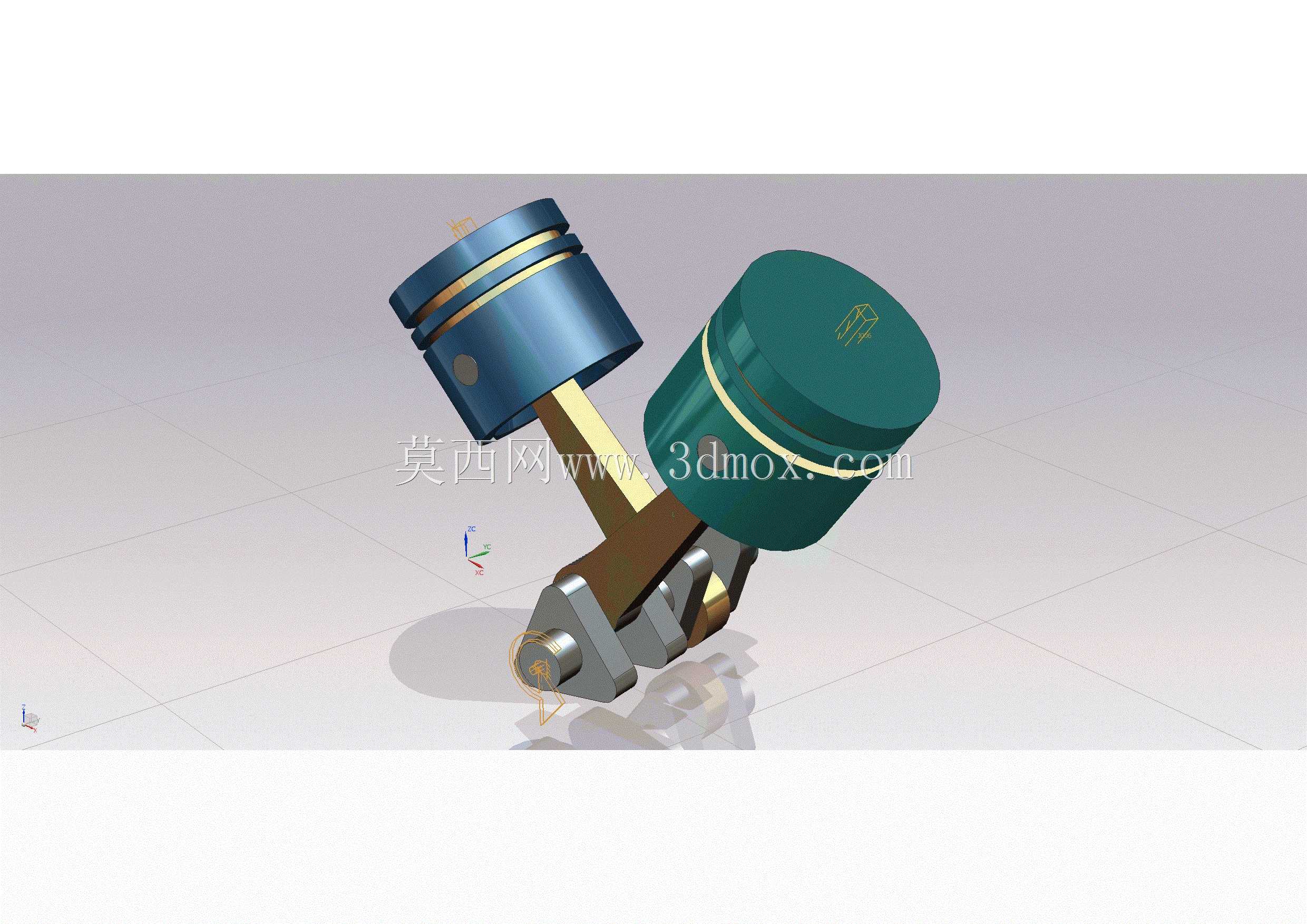

这套V型布局的动力核心结构，在小排量通用动力、摩托动力、小型特种作业设备动力单元中应用十分广泛，区别于直列缸体的排布逻辑，两列气缸呈夹角布置的形式，能在有限的机舱横向空间内压缩整机纵向长度，同时抵消部分一阶往复惯性力，让整机运转时的振动幅度控制在更合理的区间。从结构组成来看，模型完整还原了活塞组件、连杆、曲轴输出端的配合关系，活塞头部的环带结构预留了气环、油环的安装槽位，能在实际装配中满足燃烧室密封、缸壁润滑油刮除的功能需求，活塞销座的位置经过偏心设计，可在做功冲程换向时减少活塞对缸壁的侧向敲击，降低运转噪音与缸套偏磨风险。连杆部分采用了分体式大头设计，与曲轴曲柄销的配合面预留了轴瓦安装位，能在高速往复运动中建立稳定的润滑油膜，减少摩擦副的磨损量，两列连杆共用同一曲柄销的排布方式，进一步压缩了曲轴的轴向尺寸，让整机结构更紧凑。设计过程中需要重点关注V型夹角的取值，夹角大小直接影响整机的宽度、高度以及点火间隔的均匀性，过小的夹角会让两列缸体的进排气布置空间受限，过大的夹角则会失去V型布局紧凑性的优势，同时需要核算活塞上下止点的位置，确保燃烧室容积符合设计压缩比要求，避免出现活塞碰撞气门的干涉问题。安装边界方面，这类双缸V型结构的曲轴输出端通常布置在机体下部，可通过法兰连接离合器或变速箱输入轴，缸体侧面预留的安装孔位可用于固定进排气歧管、机油管路与点火组件，整机的安装支点分布在曲轴箱两侧与下部，能在配套设备的机架上实现稳定固定，避免运转时的共振传导。在实际建模过程中，各配合面的公差预留需要符合机械加工的工艺要求，活塞与缸壁的间隙、连杆大头与曲柄销的间隙都需要根据选用的材料膨胀系数、润滑方式设定合理取值，才能让虚拟模型的结构参数具备实际生产参考价值，为后续的工程出图、样机试制提供可靠的结构依据。
