涡轮加工用离心式叶轮结构设计

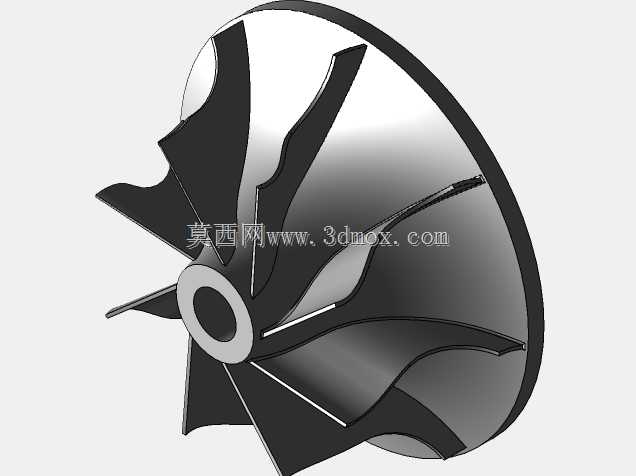

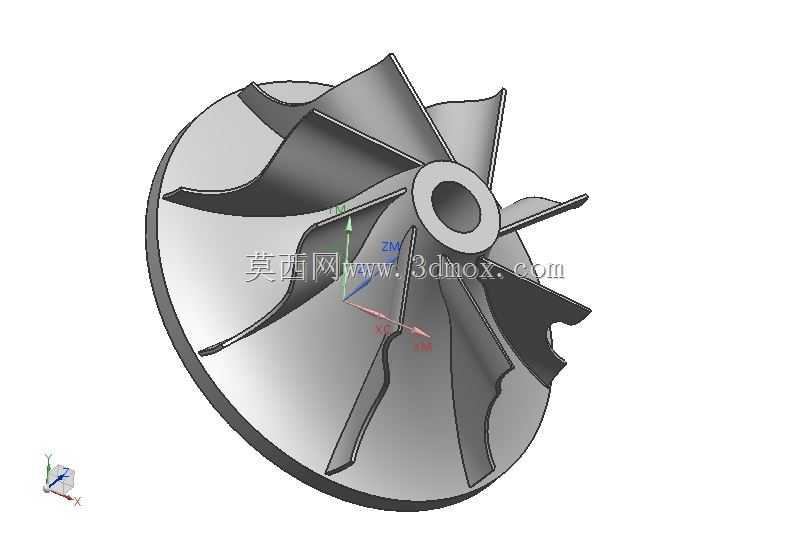

这款叶轮主要适配涡轮加工相关的流体增压、动力传输类设备，在涡轮增压器、小型流体输送泵、高速旋转动力试验台等场景中作为核心做功部件使用，实际运行时依靠高速旋转带动叶片间的介质产生离心力，完成介质的动能到压力能的转换，为后端管路或腔体提供稳定的压力输出。从结构设计来看，叶轮采用后弯式叶片构型，叶片数量经过流场仿真优化，相邻叶片间的流道截面沿介质流动方向平滑过渡，避免流道内出现介质滞止区与局部涡流，能有效降低运行过程中的水力损失，提升整体做功效率。叶轮中心设置带定位台阶的安装孔，孔壁预留键槽配合位置，可与对应规格的传动轴实现周向固定，安装时依靠轴肩与端面压盖完成轴向定位，安装孔的同轴度公差控制在0.02mm以内，保证高速旋转时的动平衡精度，避免运行过程中出现异常振动。叶片与轮盘、轮盖的连接位置采用大圆角过渡结构，消除应力集中点，适配高速旋转时的离心力载荷与介质交变冲击载荷，提升部件的疲劳使用寿命。轮盘背面设计有减重凹腔，在不降低结构强度的前提下减少整体转动惯量，降低设备启动阶段的扭矩负载，同时凹腔的对称结构也能辅助提升动平衡稳定性。叶轮的外形轮廓为回转体结构，最大外圆尺寸适配对应蜗壳的安装间隙，安装时需保证叶轮外圆与蜗壳内壁的单边间隙在0.3-0.5mm区间，间隙过小易出现运转擦碰，间隙过大则会导致介质回流损失增大。叶片的型线采用三维自由曲面设计，从进口端到出口端的安装角平滑变化，适配介质轴向进气、径向出气的流动轨迹，进口边做了倒圆处理，减少介质进入流道时的冲击损失。在实际加工场景中，这类叶轮常作为五轴加工的典型验证件，其曲面结构可检验多轴联动加工的刀路规划合理性，同时也可作为流体机械课程设计、流场仿真分析的参考模型，帮助设计人员验证不同叶片参数对叶轮做功效率、运行稳定性的影响。建模过程中对叶片与轮盘的结合面做了连续曲率处理，避免出现曲面突变导致的应力集中，所有棱边位置均根据实际工艺要求设置了合理的倒角或圆角，符合实际加工的工艺可行性，不会出现无法落地的理想化结构。
