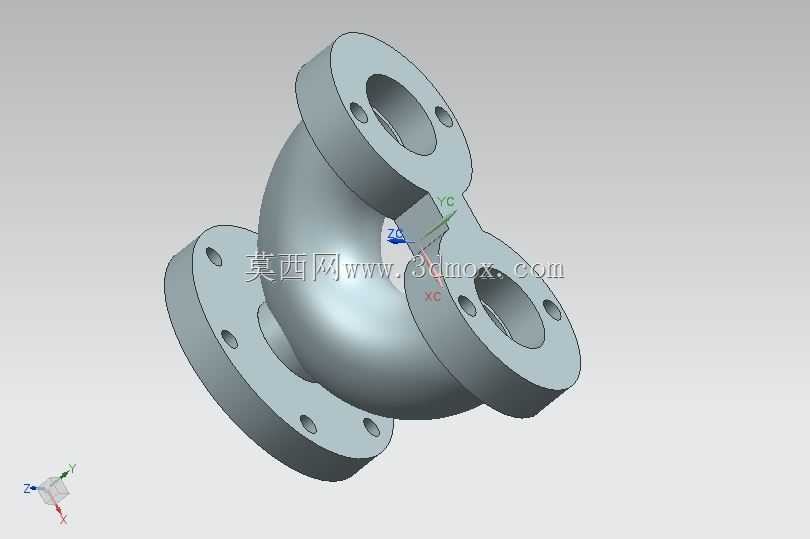

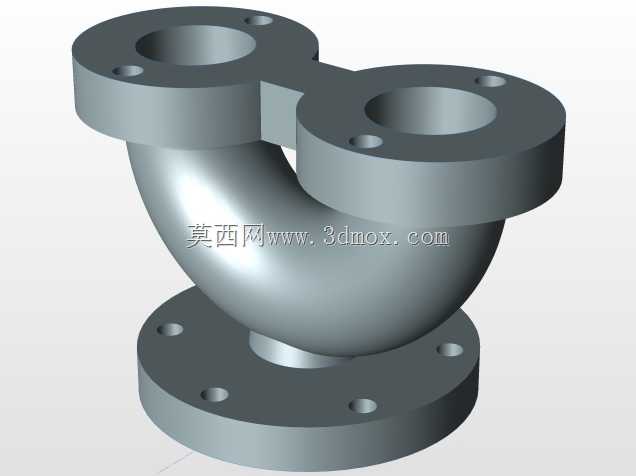

三法兰弯通式安全阀阀体结构设计

这款三法兰弯通式安全阀阀体，主要应用于工业流体输送管网、压力容器配套、化工介质输送管线、暖通循环水系统等场景，作为安全阀的核心承压壳体部件，承担着容纳内部启闭构件、连通介质流道、对接外部管线的核心作用，是安全阀实现超压泄放功能的基础载体。在实际工况中，该阀体需要长期承受管线内的介质压力，同时适配不同走向的管线布局，弯通式的流道设计能够减少介质转向时的阻力冲击，降低紊流带来的阀体振动与噪音，提升安全阀长期运行的稳定性。从功能特性来看，该阀体采用一体化弯铸成型的流道结构，三个连接端均采用标准法兰对接形式，能够分别对接主介质入口、泄放出口以及压力反馈/辅助接管端，法兰端面上均匀布置的螺栓孔能够保证连接时的密封压紧力均匀分布，避免介质泄漏风险；流道内壁做圆弧过渡处理，没有直角突变结构，能够减少介质在阀体内的滞留，降低介质中杂质堆积卡阻内部构件的概率，同时圆弧流道能够降低高速泄放时的介质冲蚀，延长阀体的使用寿命。在设计思路上，这款阀体优先考虑了管线安装的空间适配性，90度左右的弯角结构能够适配垂直与水平管线交错的安装场景，无需额外加装弯头配件即可完成管线对接，减少了管线连接的密封点数量，降低了整个管路系统的泄漏隐患；法兰的厚度、螺栓孔的中心距与孔径均匹配对应压力等级的法兰标准，能够直接和同规格的工业管线法兰配对安装，无需额外加工适配；阀体的壁厚根据公称压力等级做了等强度设计，弯管段的外侧壁厚适当加厚，抵消介质转弯时对管壁外侧的额外冲蚀与压力冲击，保证整体承压能力均匀一致。从安装边界来看，三个法兰端面的相对位置固定，安装时需要保证主入口法兰与管线轴线垂直，两个出口法兰分别对接泄放管线与辅助接管，整体安装占用空间紧凑，弯角的曲率半径经过优化，既保证了流道顺畅，也不会因为弯度过大导致整体尺寸超出常规管线安装的空间预留范围，法兰端的密封面采用平面密封结构，适配非金属平垫片或金属缠绕垫片，能够满足不同温度、不同介质工况的密封需求。
