白炽灯泡结构三维设计模型

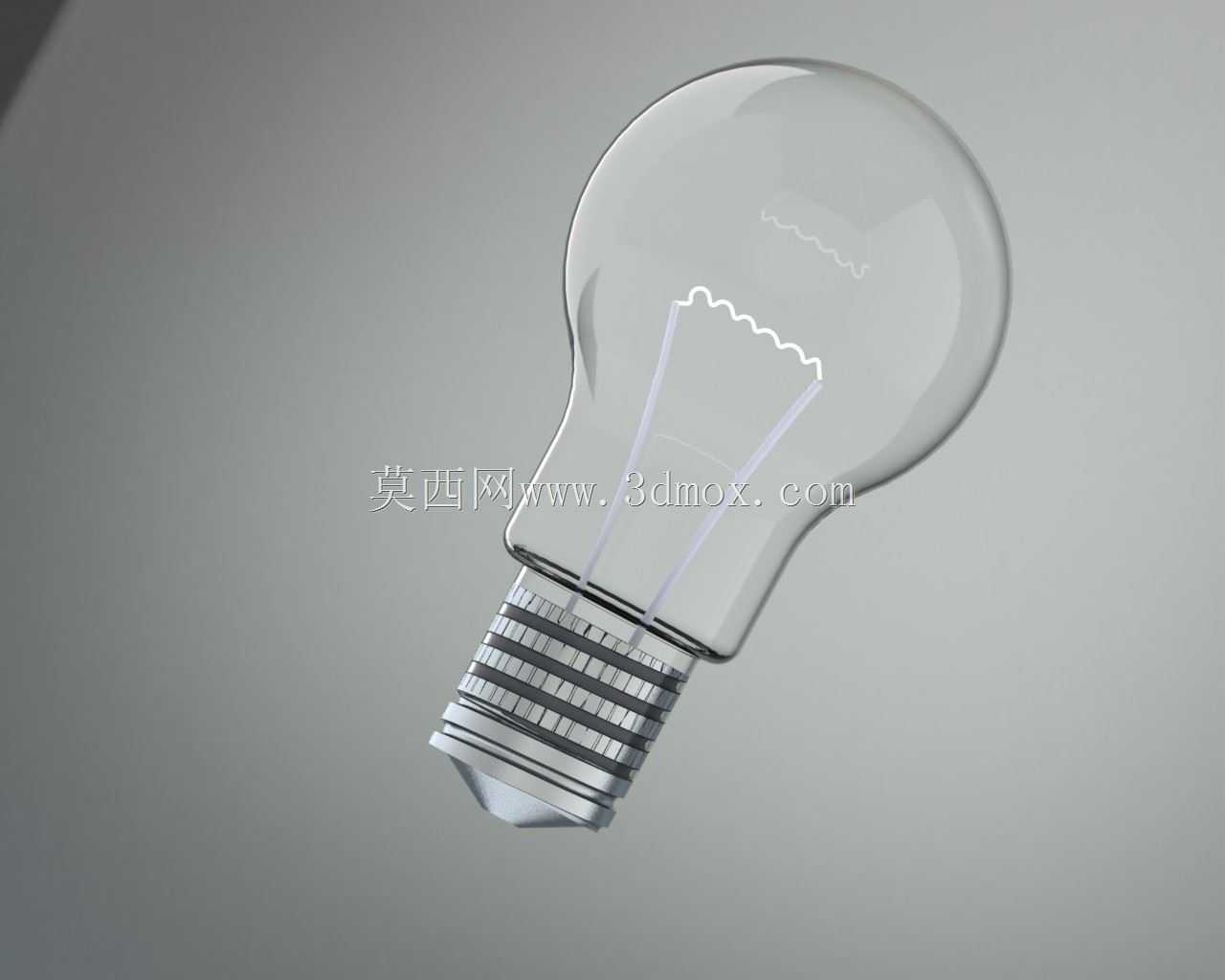

这款白炽灯泡的三维结构模型，完整还原了传统螺口白炽灯的全部装配细节，可直接用于照明产品结构教学、电器配件选型参考、场景装配模拟等多个工程场景。在日常民用照明、工业设备指示照明、老旧电器维修配件测绘等场景中，这类螺口白炽灯曾是应用最广泛的电光源产品，即便当下LED光源逐步普及，其经典的螺口安装尺寸、结构布局依然是多数照明接口的通用参考标准。从结构设计逻辑来看，模型完整拆分了玻璃泡壳、内部灯丝支架、钨丝灯丝、导丝、螺口金属灯头、底部接触电极、绝缘密封层几个核心部件，各部件的配合边界完全按照实际量产尺寸还原：玻璃泡壳采用薄壁吹塑成型的圆弧曲面，壁厚均匀控制在0.5-0.8mm区间，曲面过渡无突变棱角，既保证透光均匀性，也能平衡泡壳内部充气后的承压能力；内部灯丝采用双螺旋绕制的钨丝结构，通过三根金属导丝固定在泡壳内部的支架上，导丝与玻璃壳体的密封位置做了熔融封接的结构还原，避免泡壳内部填充的惰性气体泄漏。螺口灯头部分采用标准E27通用螺口尺寸，螺纹牙距、牙型完全符合国标照明接口要求，灯头侧壁的金属螺纹作为零极接触端，底部的圆形锡焊触点作为火线接触端，两者之间通过黑色绝缘玻璃材质做电气隔离，安装时旋入对应规格的灯座即可完成导电连接，安装边界预留了足够的旋合行程，不会出现干涉、拧不到位的问题。建模过程中对各部件的装配公差做了合理还原，玻璃泡壳与金属灯头的压合位置预留了0.1mm的过盈配合量，导丝与灯丝的焊接位置做了贴合处理，没有出现结构穿模、间隙不合理的问题。对于结构设计从业者来说，这个模型可以用来练习薄壁曲面建模、标准螺纹建模、多部件装配约束的相关操作，也可以作为照明类产品设计的基础参考件，直接导入装配体中做位置匹配、安装空间校验使用；对于设备选型人员来说，模型还原的真实外形尺寸可以直接用来模拟设备内部指示灯的安装空间，提前预留泡壳的散热间隙、拆装操作空间，避免后期生产装配时出现部件干涉。
