机床用高精度回转顶针结构设计

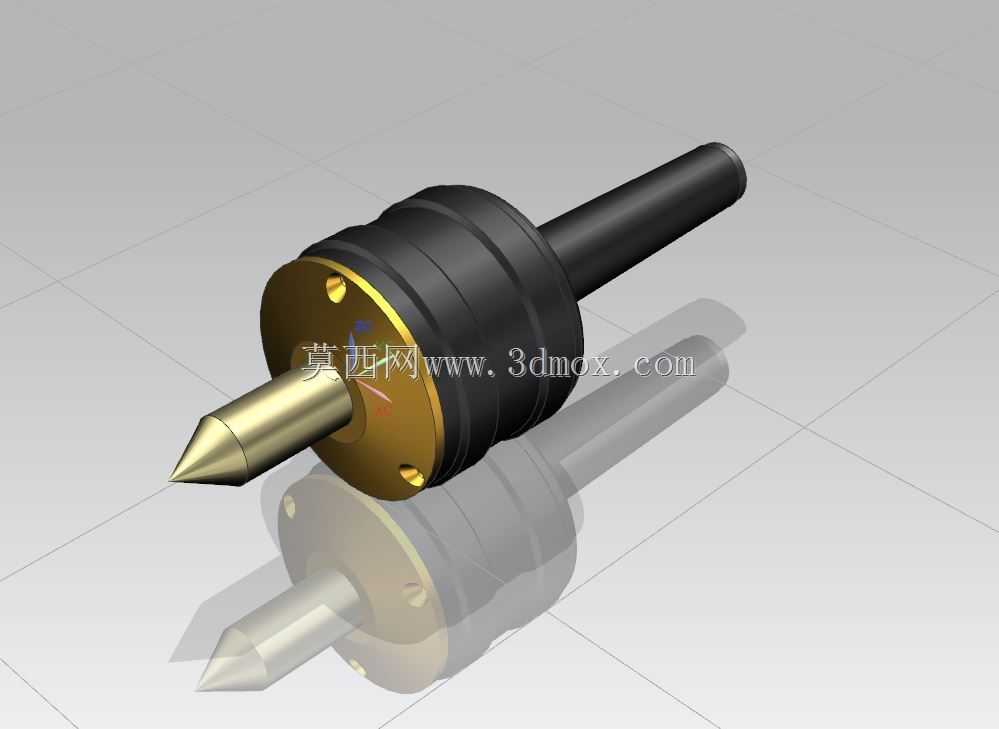

这款回转顶针是车床、外圆磨床等回转加工设备的核心配套部件，主要承担轴类、套类工件加工过程中的端部支撑定位作用，在长轴车削、细长轴磨削、重型轴件粗精加工场景中应用广泛，能够抵消工件加工过程中受到的径向切削力，避免工件因悬臂过长产生挠曲变形，保障加工过程的回转精度与同轴度要求。从结构设计来看，整体采用三段式同轴布局，前端为硬质合金顶尖头，锥面角度采用标准60度莫氏锥度适配常见工件中心孔，顶尖头与内部芯轴采用过盈压装配合，芯轴后端配置多组角接触球轴承组合，既可以承受径向切削载荷，也能承载加工过程中产生的轴向顶紧力，避免轴承在重载工况下出现窜动。外壳部分采用阶梯式圆柱结构，表面做发黑防锈处理，中部的环形凸台用于安装时的轴向定位，后端的直柄为标准莫氏锥柄，可直接插入机床尾座套筒内完成安装，无需额外转接结构，安装时仅需清理尾座锥孔与柄部表面的杂物，推紧后即可完成锁紧，安装边界与常规同规格回转顶针完全兼容，可直接替换同型号旧件使用。设计过程中重点考虑了回转间隙的补偿结构，尾部设置了预紧调节螺母，可根据使用磨损情况调整轴承预紧量，消除长期使用后产生的回转间隙，延长部件的使用寿命，顶尖头与前端盖之间设置了防尘密封圈，可阻挡加工过程中产生的切屑、切削液进入轴承腔内部，避免轴承出现过早磨损。顶尖头部的圆弧过渡处理可避免顶紧时对工件中心孔造成刮伤，适配不同硬度工件的顶紧需求，无论是普通碳钢的粗加工，还是淬火后工件的精加工场景，都能提供稳定的支撑效果，整体回转同轴度可控制在0.005mm以内，满足精密加工的精度要求。外壳上的三个均匀分布的紧固螺钉用于固定前端盖与内部轴承外圈，避免高速回转时部件出现松脱，整体结构紧凑，动平衡性能良好，可适配最高3000转每分钟的回转加工工况，在普通卧式车床、数控车床、外圆磨床、工具磨床上都能通用。
