带安装法兰的步进电机配套联轴器结构

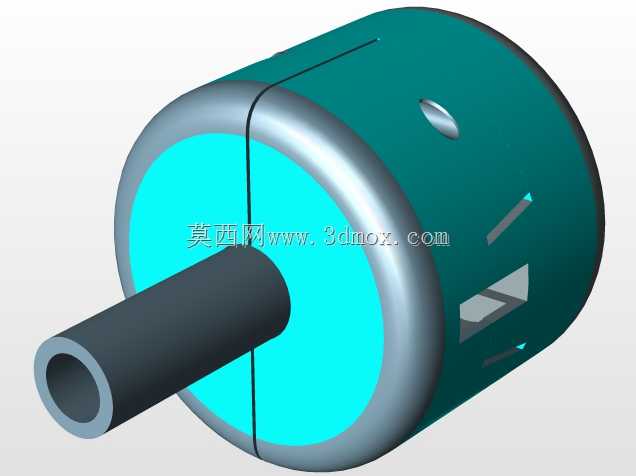

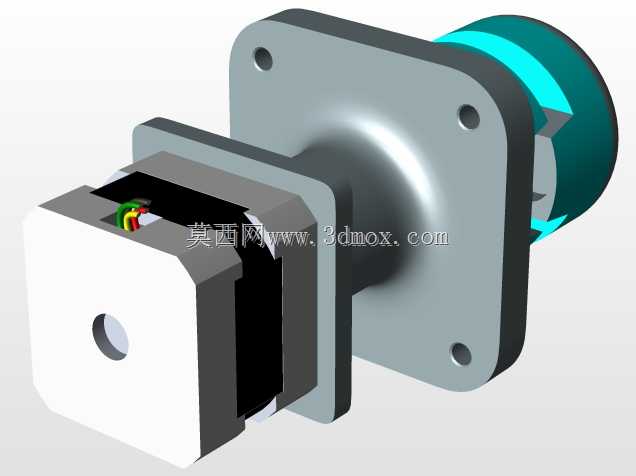

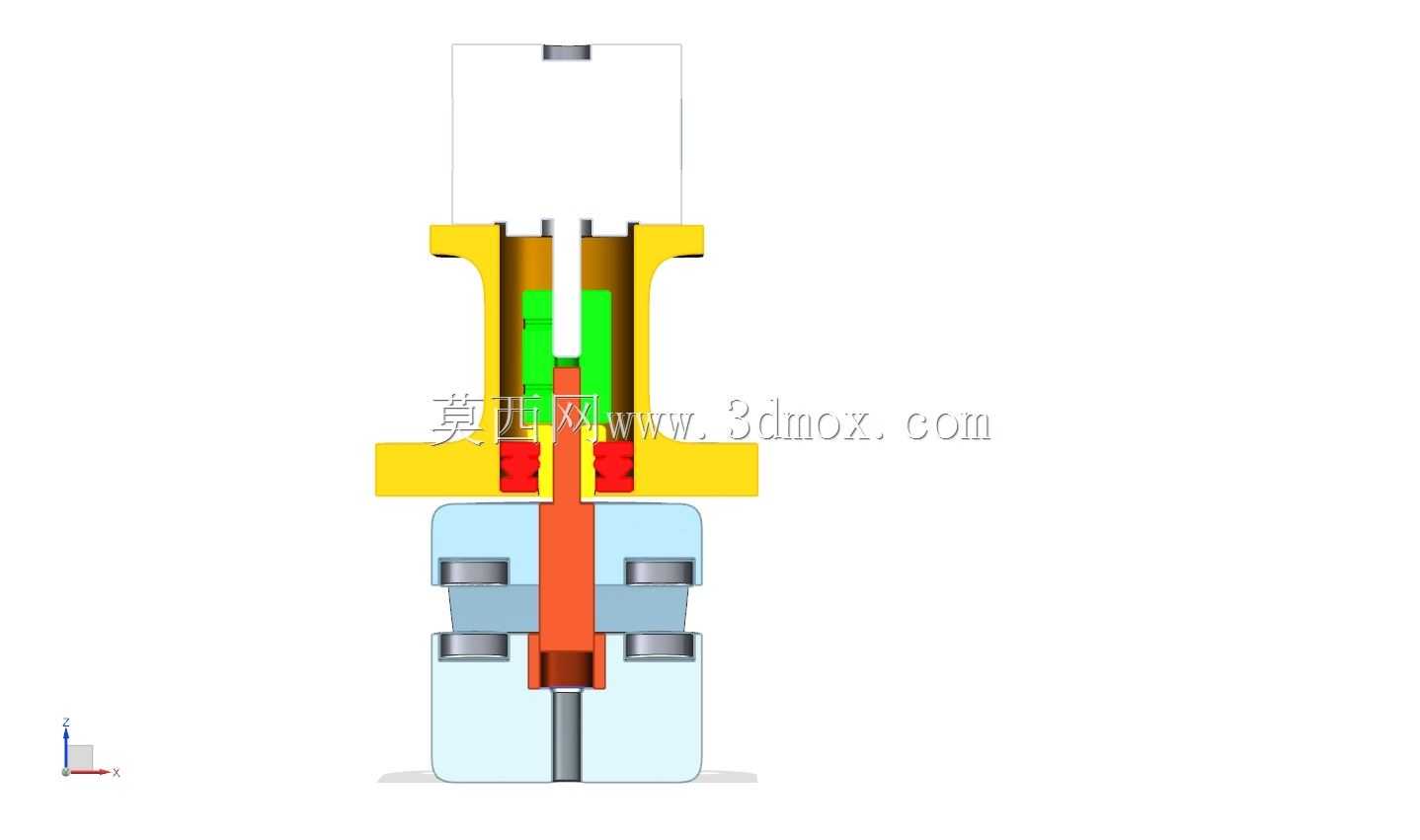

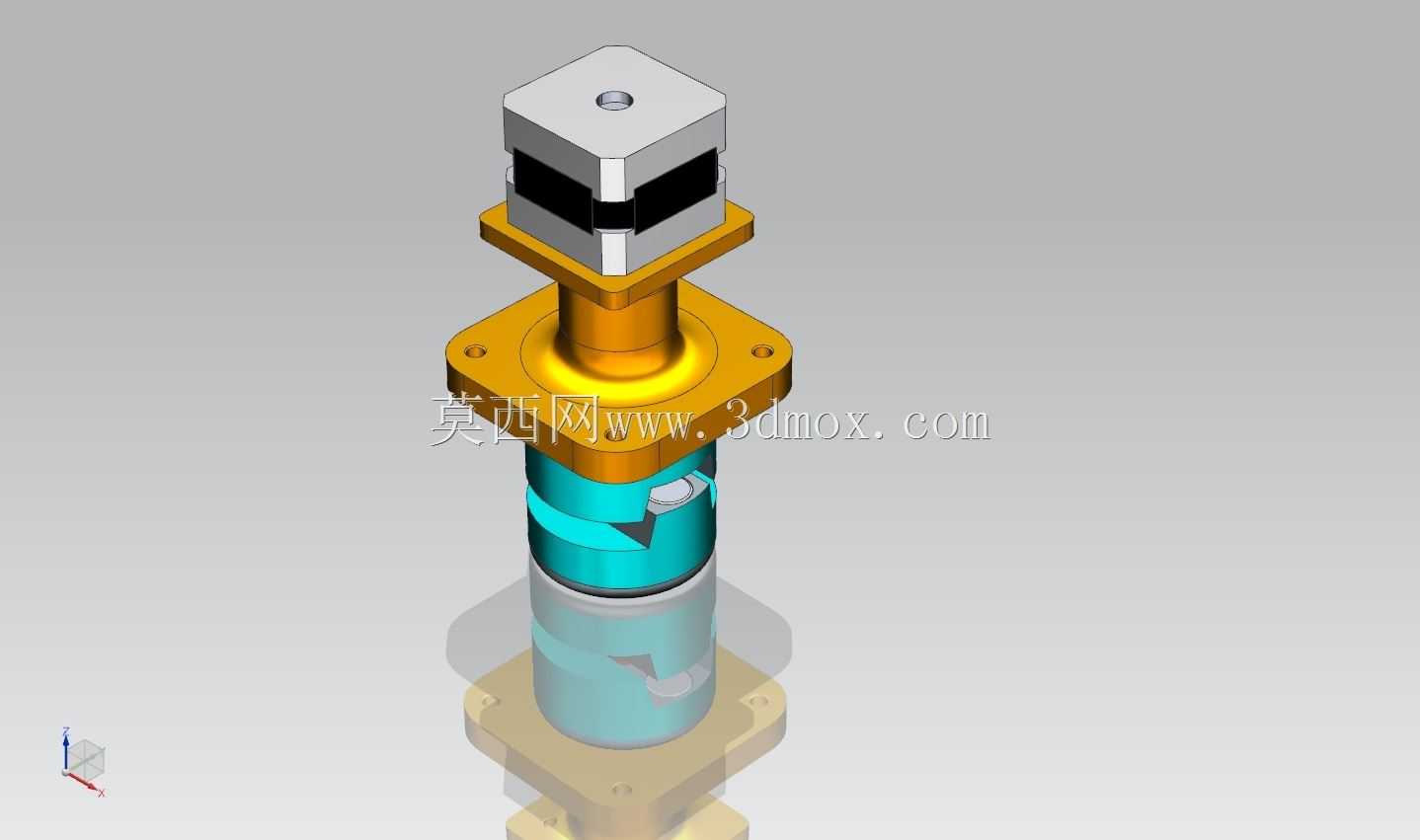

这款传动连接组件主要面向小型自动化设备的动力传输场景，常见于桌面级精密装配工位、小型输送模组、实验室非标测试设备的动力端衔接环节，用来解决步进电机输出轴与从动执行端轴径不匹配、不同轴度偏差补偿的实际问题。从结构设计来看，上端适配常见的20/28系列步进电机安装位，通过方形定位止口与电机端面贴合，依靠四颗均布螺丝完成电机端的固定，避免电机运行时的连接松动。中部的双层方形法兰安装座是整个组件的安装基准，法兰盘上开设四个沉头安装孔，可直接固定在设备的安装立板或者台面上，法兰与轴套之间预留了足够的避让空间，方便装配时调整电机与从动轴的同轴度，也能给后续的维护拆装留出操作空间。下端的轴连接部分采用了弹性补偿结构，能够补偿两轴之间存在的径向、角向以及轴向偏差，避免设备高速运行时因为轴系不同心产生的额外振动、轴承磨损问题，延长整套传动机构的使用寿命。设计过程中优先考虑了装配的便捷性，轴套上的紧定螺丝位置做了可视化的避让缺口，装配时不需要额外转动轴体就能对准螺丝孔完成锁紧；整体的轴向尺寸控制在紧凑范围内，不会过多占用设备的Z向安装空间，适配小型设备内部局促的安装布局。连接段的表面做了防滑与定位标识，装配时可以直观判断轴体插入深度，避免出现插接过浅导致的传动打滑、或者插接过深顶死电机轴承的问题。法兰座的边角做了倒角处理，既避免装配时划伤操作人员，也能减少安装过程中与周边线缆、管路的干涉。整个组件的同轴度公差控制在常规传动需求的合理范围内，不需要额外做高精度的定制加工就能满足大部分中低速传动场景的使用要求，对于做非标设备开发的结构工程师来说，可以直接套用该结构的安装尺寸完成整机布局，减少重复建模的工作量，也能提前规避传动连接环节常见的装配干涉、固定不牢、偏差补偿不足等实际工程问题。
