棘轮式止动轭间歇锁止传动构件

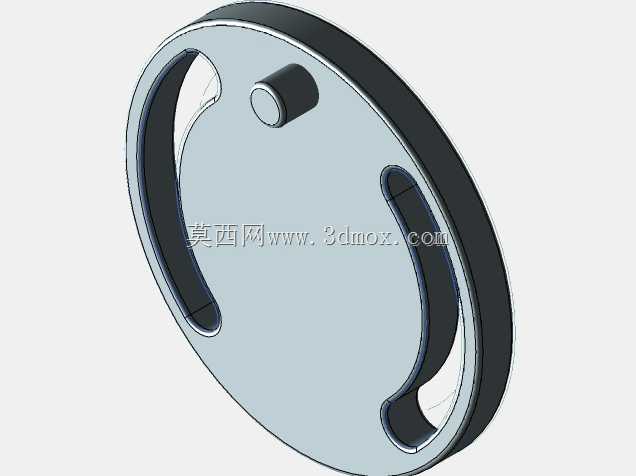

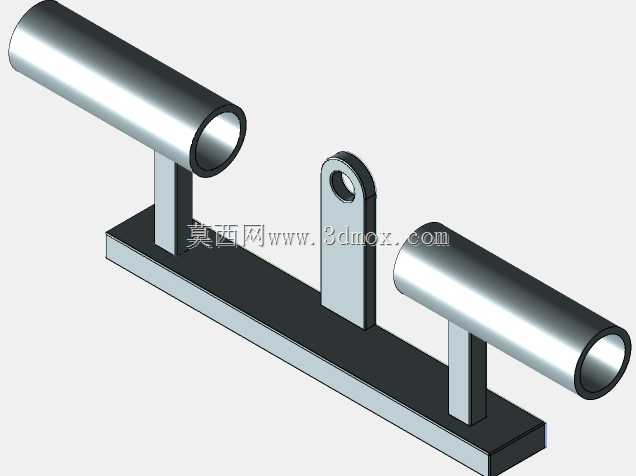

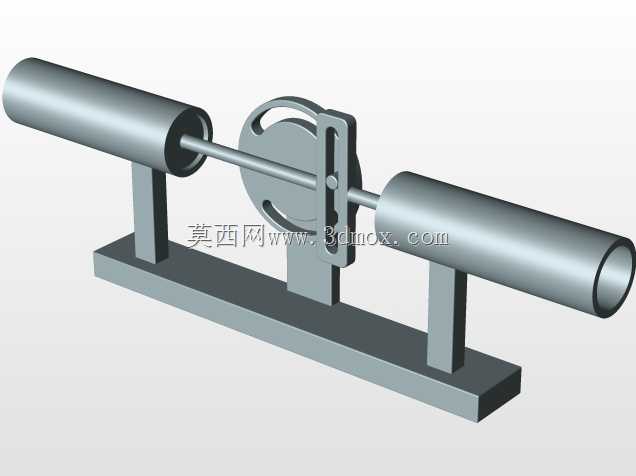

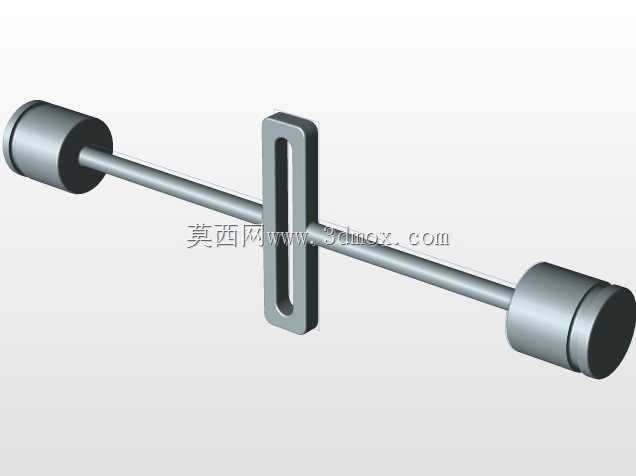

这类止动轭构件常应用在需要间歇锁止、单向止退的传动场景中，比如轻工输送线的分度工位、手动绞车的锁止端、小型起重设备的防逆转结构，还有部分需要精准卡位的工装夹具定位模块里，核心作用是在传动链需要停驻的瞬间卡入对应棘轮槽位，避免负载端反向回转造成工位偏移或者安全隐患。从结构设计来看，整体采用盘式基座搭配弧形导向槽与定位圆柱销的布局，盘体边缘做了等厚的环形加强边，既可以保证构件自身的结构刚度，在承受锁止冲击力时不会发生形变，也能在安装时嵌入对应基座的环形定位槽，限制自身的径向窜动。盘面上开设的两道弧形长槽是安装调节位，装配时可以根据实际棘轮的啮合间隙需求，沿槽位微调止动轭的回转中心位置，补偿加工误差带来的啮合间隙过大或者卡滞问题，槽边做了倒角处理，避免紧固件锁紧时应力集中造成槽口开裂。盘面凸起的圆柱销是驱动受力点，外部的摆杆或者拨叉会作用在这个销柱上，带动整个止动轭绕安装中心做小角度摆动，实现锁止和释放的动作切换，销柱和盘体采用一体化结构设计，相比装配式销柱能承受更大的冲击载荷，不会在频繁动作后出现销柱松动脱落的问题。设计时需要重点考量啮合端的轮廓曲线，锁止状态下啮合面要和棘轮齿面完全贴合，把锁止力均匀分散在接触面上，避免局部应力过大造成齿面崩损，释放状态下要保证啮合端完全脱离棘轮齿圈，不会和转动的棘轮发生刮擦，减少不必要的磨损和运行阻力。安装边界上，盘体的外径尺寸要匹配对应棘轮的齿根圆直径，保证锁止时啮合深度达到设计值，不会因为啮合过浅出现跳齿问题，盘体的厚度要和安装腔的轴向间隙匹配，预留0.1到0.2毫米的轴向活动量，既不会因为间隙过大出现轴向窜动，也不会因为间隙过小出现转动卡滞。弧形槽的开设位置经过受力校核，保证在最大锁止载荷下，槽位附近的结构应力低于材料的许用应力，长期频繁动作也不会出现结构疲劳损坏。这类构件在实际应用中，通常会搭配复位弹簧使用，在拨叉的驱动力撤除后，靠弹簧力带动止动轭自动回到锁止位置，实现无外力状态下的自动锁止，不需要额外的锁止驱动结构，能简化整个传动系统的布局，降低设备的制造成本和维护难度。
