雷德勒输送机专用传动链轮结构

在散料连续输送的工况场景里，雷德勒埋刮板类输送设备的传动可靠性，很大程度上取决于啮合链轮的结构合理性，这款链轮正是为匹配redler传送链开发的专用啮合传动件。从实际应用场景来看，这类链轮多装配在输送机的头尾传动轴端，埋在封闭的机壳腔体内，持续和带刮板的输送链节啮合，带动链条完成粉状、小颗粒状散料的水平或小倾角输送，常见于粮食加工、建材散料转运、化工粉料输送的生产线中，长期承受交变啮合冲击、物料磨粒磨损，工况环境相对恶劣。

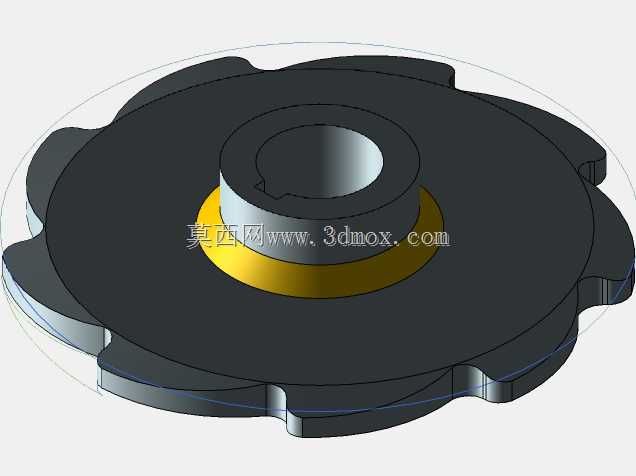

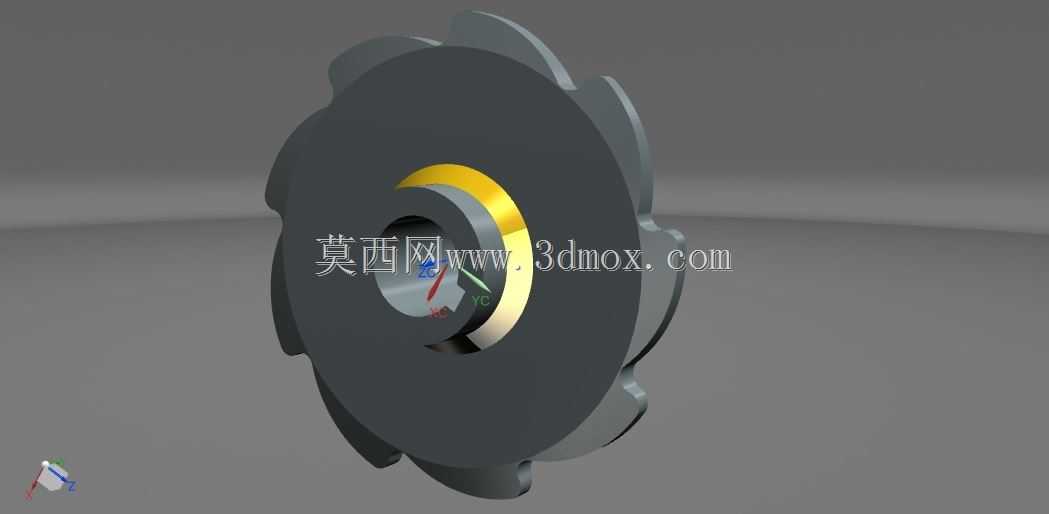

从功能特性上看，这款链轮采用了带齿廓修形的轮齿设计，齿形和redler传送链的链节铰接部位完全适配，啮合过程中不会出现卡滞、跳齿的问题，轮齿侧面做了适配链条铰接间隙的让位设计，能抵消链条长期运行磨损后产生的节距伸长量，延长整套输送机构的维护周期。轮毂部位设计了阶梯式安装孔，带定位止口，装配时可以和传动轴的轴肩精准贴合，保证链轮的径向跳动量控制在合理范围内，避免运行中出现链条偏摆、刮蹭机壳的问题。轮毂和轮缘之间的辐板做了等强度减重设计，在保证整体结构刚度满足传动扭矩要求的前提下，尽可能降低转动惯量，减少设备启动瞬间的传动冲击，也能降低主轴的轴承负载。

设计过程中，首先要匹配对应规格redler传送链的节距、滚子直径、链板厚度参数，确定链轮的分度圆直径、齿顶圆直径、齿根圆尺寸，保证啮合时的接触应力在材料许用范围内；其次要考虑安装边界，轮毂的轴向长度要匹配输送机侧壁轴承座的安装间距，键槽尺寸对应传动轴的传动键规格，保证扭矩传递的可靠性，同时轮缘的外径尺寸要和机壳内部的防磨衬板预留足够安全间隙，避免运行中轮齿和衬板发生剐蹭。轮齿的工作表面做了强化处理的结构预留，可根据实际工况的磨损程度，选择表面淬火或者堆焊耐磨层的工艺，提升轮齿的耐磨性能。另外链轮的齿侧间隙经过反复校核，既能保证链条顺利啮入啮出，又不会因为间隙过大产生传动冲击和噪音，在低速重载的输送工况下，能保持稳定的传动效率，不会因为链轮的结构缺陷导致链条提前失效，减少生产线非计划停机的概率。
