钣金类简易安装固定支架结构设计

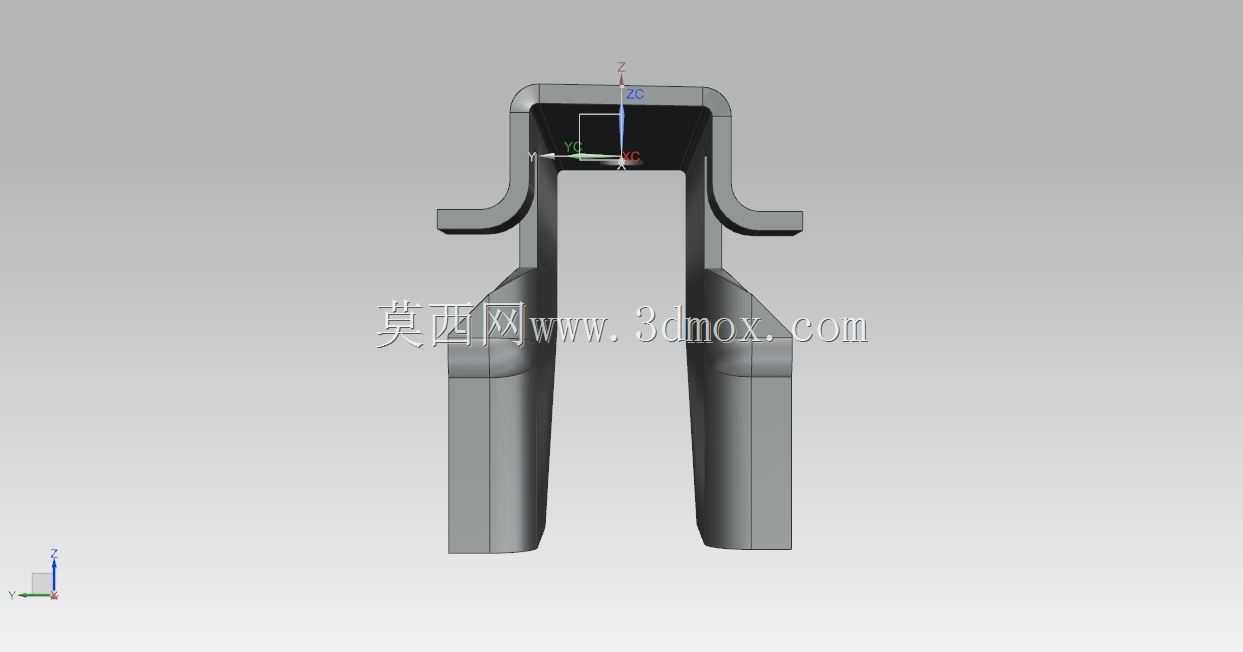

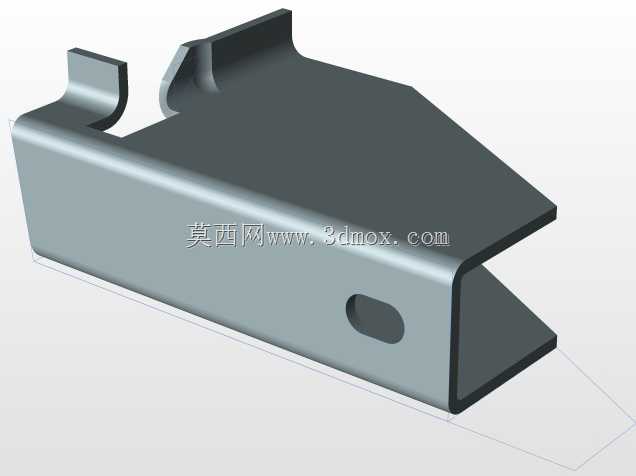

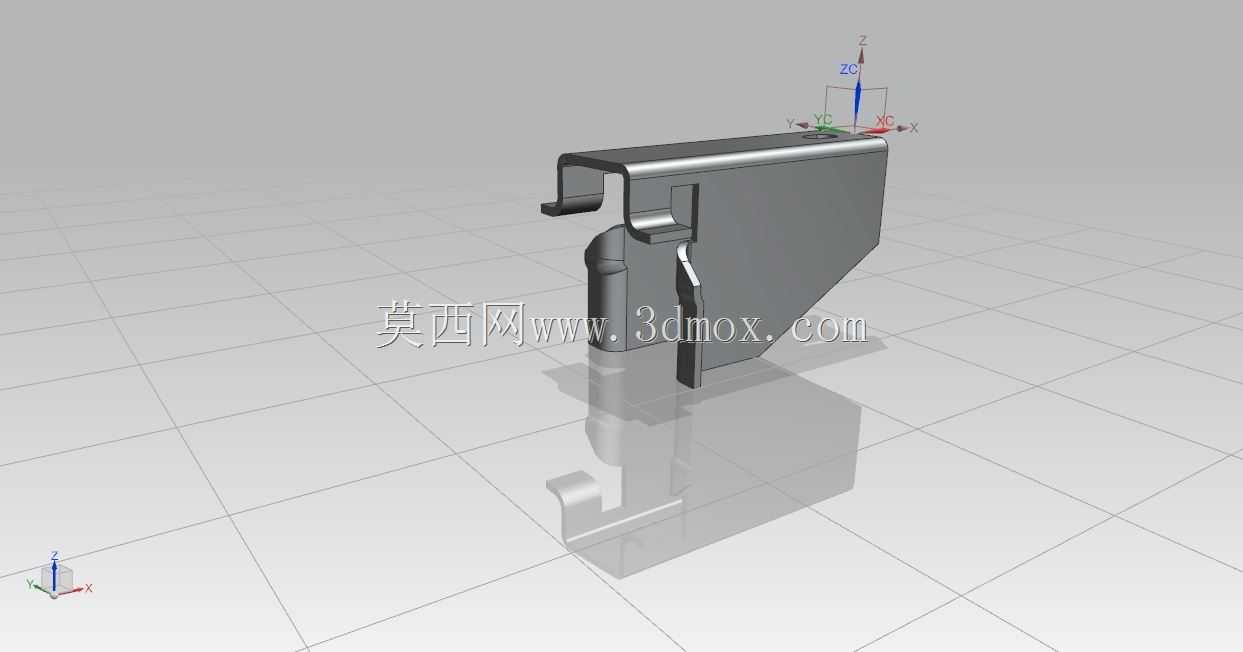

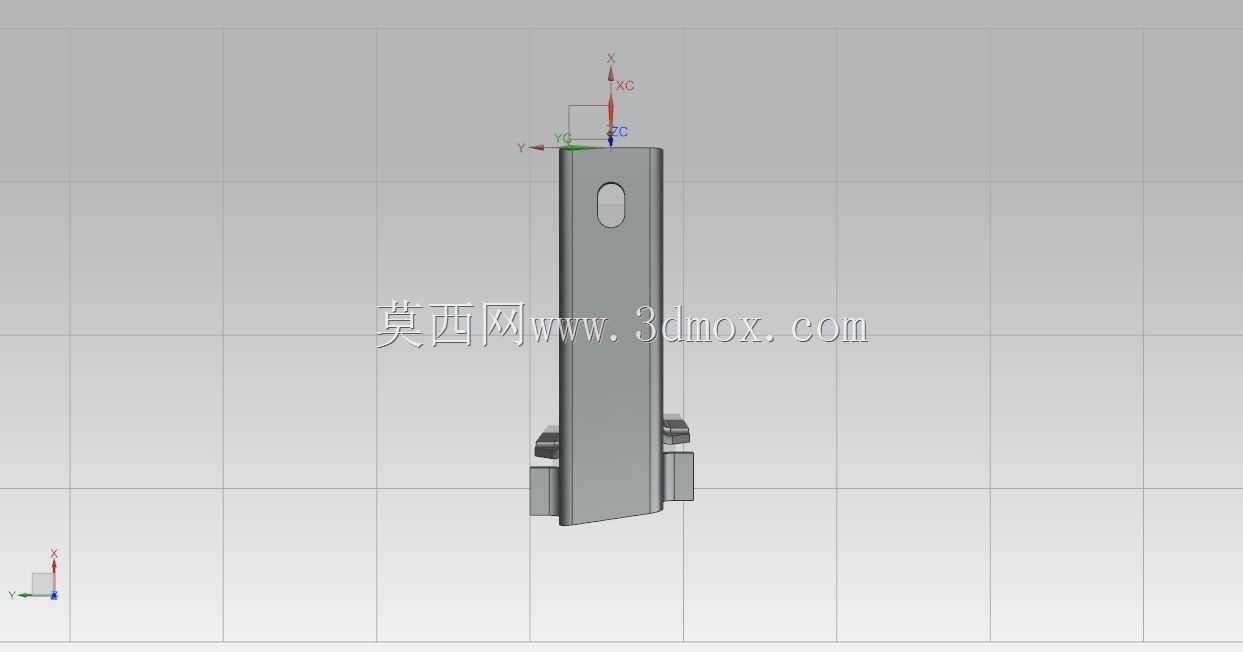

这款薄板弯折成型的金属支架，主要面向小型机电设备内部的元器件承托、线束固定以及小型功能模块的安装定位场景，在低压控制柜内部、小型自动化检测设备的腔体、台式电子检测仪器的内部框架中都能见到这类结构的应用，它不需要承担大吨位的重载负荷，核心作用是在紧凑的设备内部空间里，为零散的功能部件提供可靠的安装基准，同时借助自身弯折形成的加强结构，抵消设备运行过程中产生的小幅振动，避免安装在其上的元器件出现移位、接线松脱的问题。从结构设计逻辑来看，整个零件采用单块金属薄板经冲压、弯折工艺一体成型，没有额外的焊接拼接结构，顶部的外翻折边形成了卡接结构，可以直接卡入设备框架预设的C型安装槽内，不需要额外设置螺栓固定点位，在装配时可以直接沿槽道滑入到指定位置，再通过侧边的定位凸点卡紧，大幅提升装配环节的作业效率；下部的斜向支撑面与竖直主面板形成三角稳定结构，在不额外增加板材厚度的前提下，提升了整个支架的抗弯折能力，避免在承托部件时出现面板变形的问题。主安装面上预留的两个凸起卡位，是为匹配对应安装部件的定位槽设计的，装配时部件可以直接卡在卡位上，不需要额外调整安装位置，就能保证安装精度，卡位的高度经过测算，刚好可以让安装部件与支架面板之间留出1.2mm的间隙，既可以避免部件背面与金属面板直接接触造成的漆面磨损，也能为部件背面的散热留出微小的空气流通通道。从安装边界来看，整个支架的外轮廓尺寸适配宽度35mm的标准设备安装槽，竖直方向的总高度控制在48mm以内，不会与设备内部上下排布的其他安装部件产生空间干涉，下部的斜向收边设计，避开了设备内部走线槽的预设位置，不会出现支架安装后挤压线束、造成线束绝缘层破损的问题。侧边的小尺寸弯折翻边，一方面是为了消除薄板裁切后的锋利边缘，避免装配作业时划伤操作人员，另一方面也进一步提升了竖直面板的结构刚性，减少薄板受外力时产生的形变幅度。在实际选型应用时，这类支架不需要做额外的表面处理，直接采用冷轧钢板弯折成型后做发黑防锈处理即可，若应用在有防潮防腐蚀需求的户外小型设备内，也可以更换为同等厚度的不锈钢薄板加工，不需要调整原有冲压弯折的模具参数，结构的适配性较强。
