汽车进气歧管弯管安装支座结构

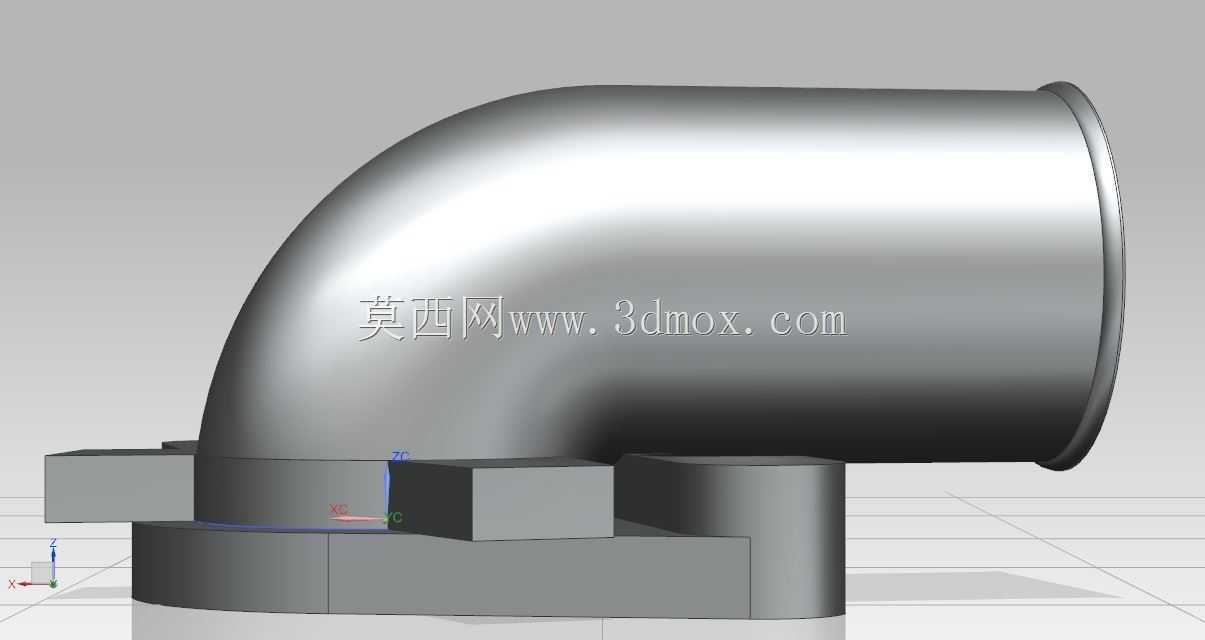

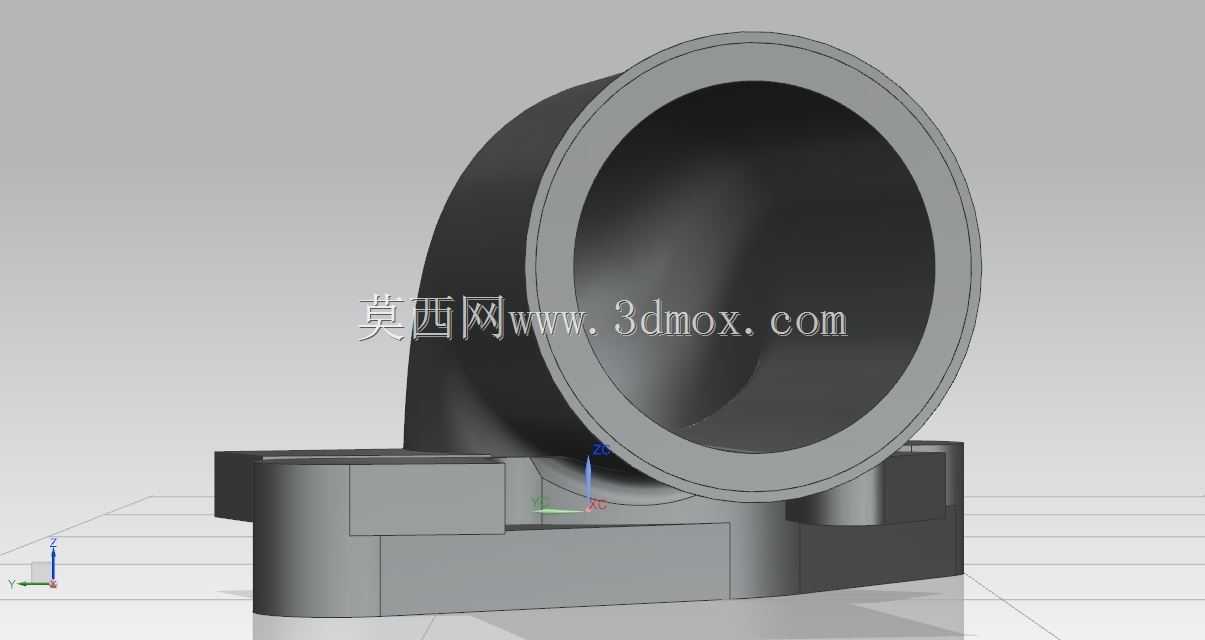

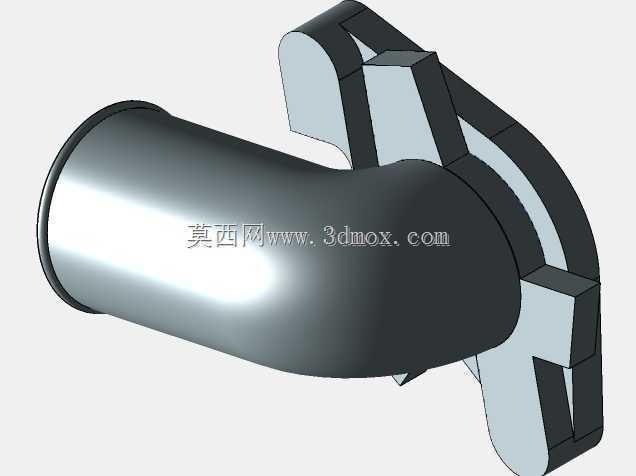

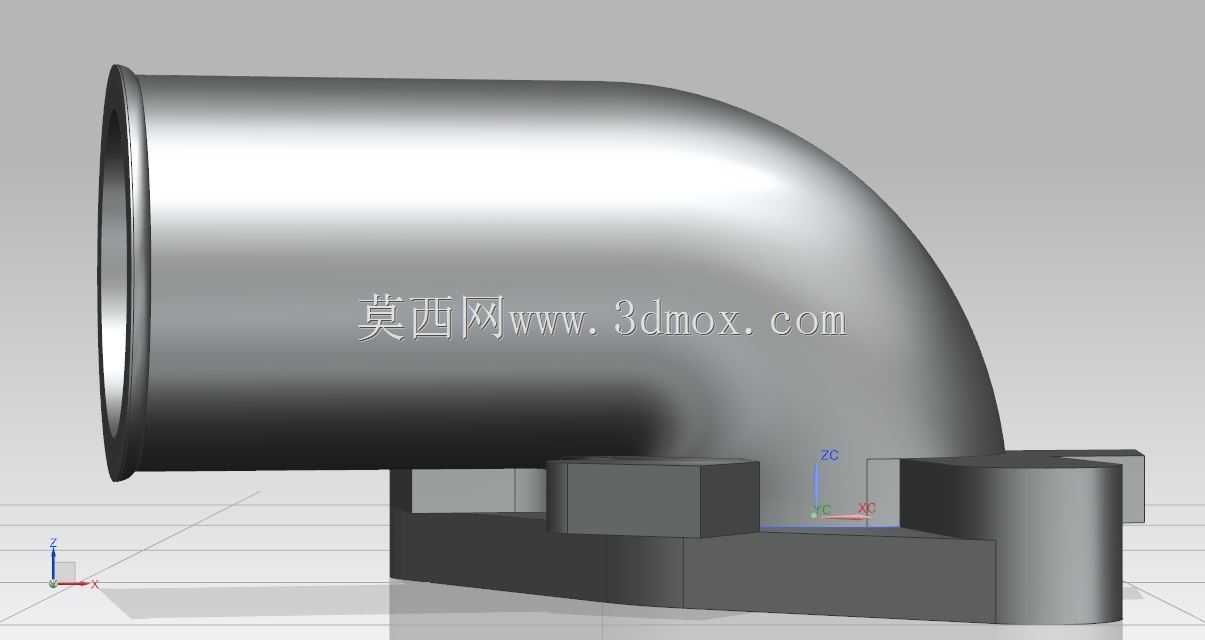

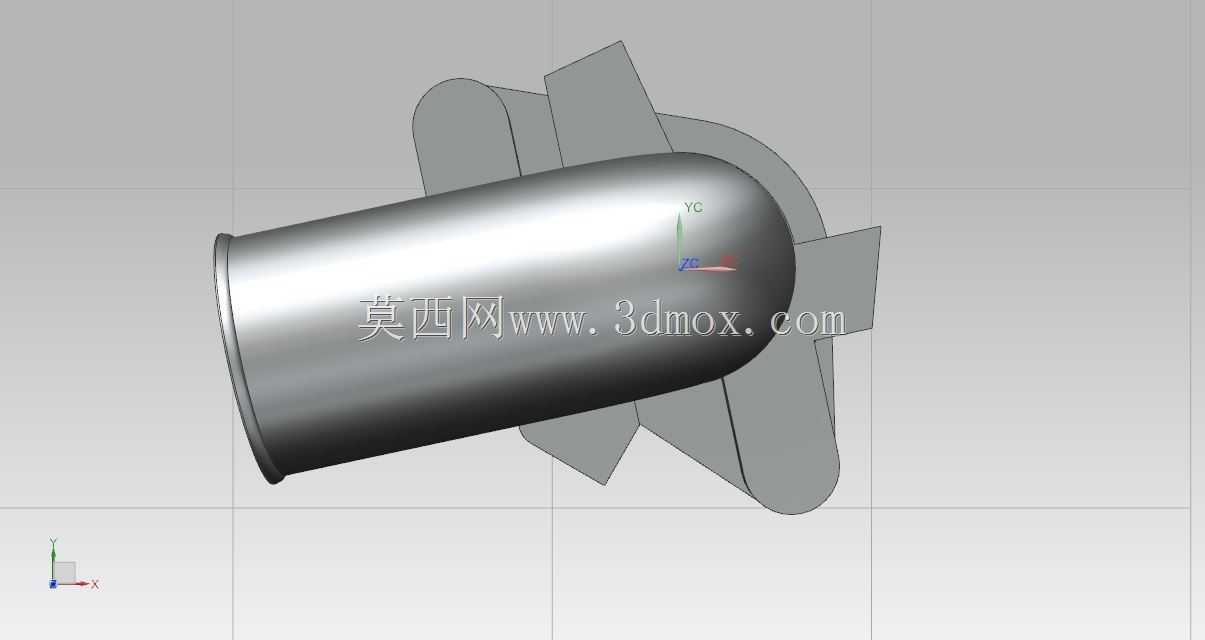

　　该结构围绕发动机进气系统中进气歧管与进气胶管的连接段展开，主体由大口径弯转气道、端部环形连接法兰以及底部一体式安装支座构成，主要承担进气导流、管路对接和整机定位固定三类功能。在整车布置里，这类零件位于空气滤清器、节气门与进气歧管之间的过渡区域，气流经过滤后需通过该段平滑进入歧管分配腔，因此内壁轮廓不能出现突兀台阶或急剧折角，否则会在弯管内侧产生涡流分离，使各缸进气均匀性下降，低速工况下尤其容易表现为怠速波动和响应迟滞。建模时先以气道中心线为骨架控制弯转半径，再沿路径扫掠形成等壁厚流道，端部法兰保留连续环形贴合面，用于与橡胶进气胶管或硬管接口压紧配合；法兰外侧的加厚环带既提高密封面刚性，也为卡箍箍紧提供足够支撑，

　　避免装配后局部变形造成漏气。底部支座并非简单附加块体，而是顺着弯管外壁向下延展，将管路载荷传递到发动机或车架安装点；支座平面上预留螺栓过孔位置，孔周做凸台加厚，使夹紧力集中在连接区域，减少薄壁壳体受挤压后的凹陷风险。支座与弯管交接处采用大圆角过渡，能够分散振动工况下的应力集中，对发动机往复激励、路面颠簸和热胀冷缩带来的交变载荷更有利。从安装边界看，大口径法兰端面决定了轴向对接位置，底部安装面决定高度和水平定位，侧向轮廓需要避开周边线束、节气门体和冷却管路；在数模校核中，应同时保证胶管装配空间、卡箍操作空间以及螺栓扳手空间，不能只追求流道顺滑而忽略可达性。壁厚设计上，气道主体保持均匀，法兰和安装脚局部增厚，既控制重量，

　　也保证成型或加工后的尺寸稳定。对于结构设计人员，该类模型的价值在于把流道几何、密封接口、安装固定和周边避让整合在同一零件中；选型或改型时，可依据发动机排量、接口直径、安装点位和周边包络调整弯角、支座跨度及法兰宽度，从而在进气阻力、结构强度和装配工艺之间取得平衡。
