星型布局往复式径向发动机结构设计

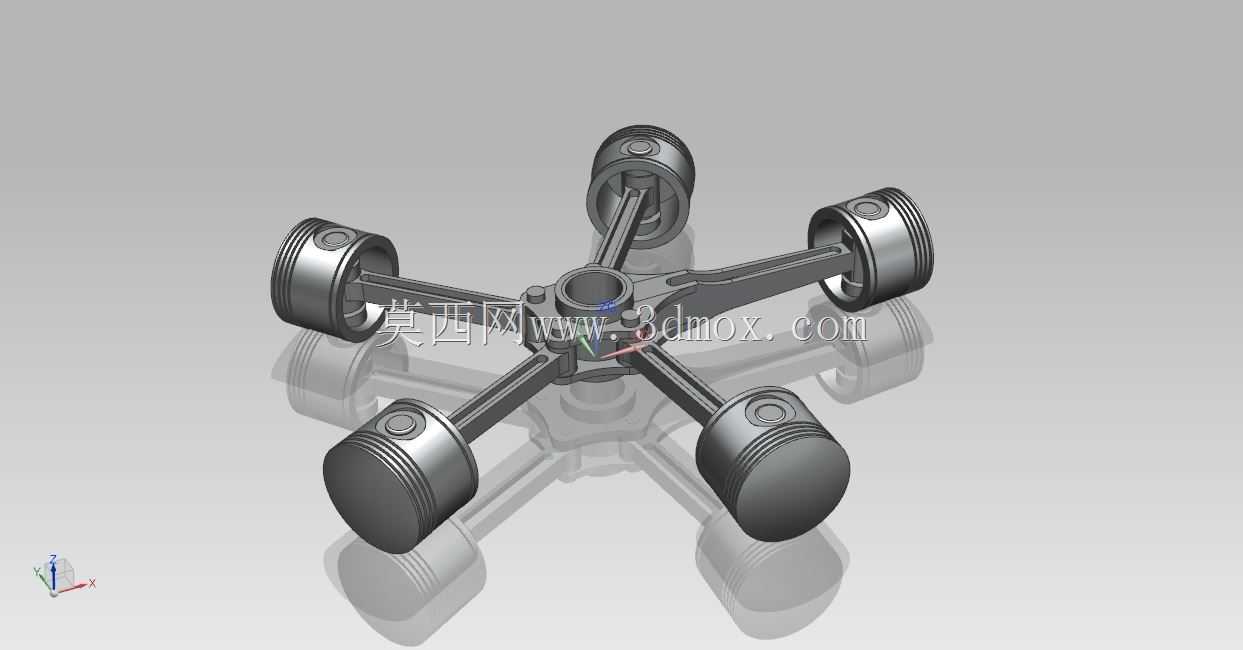

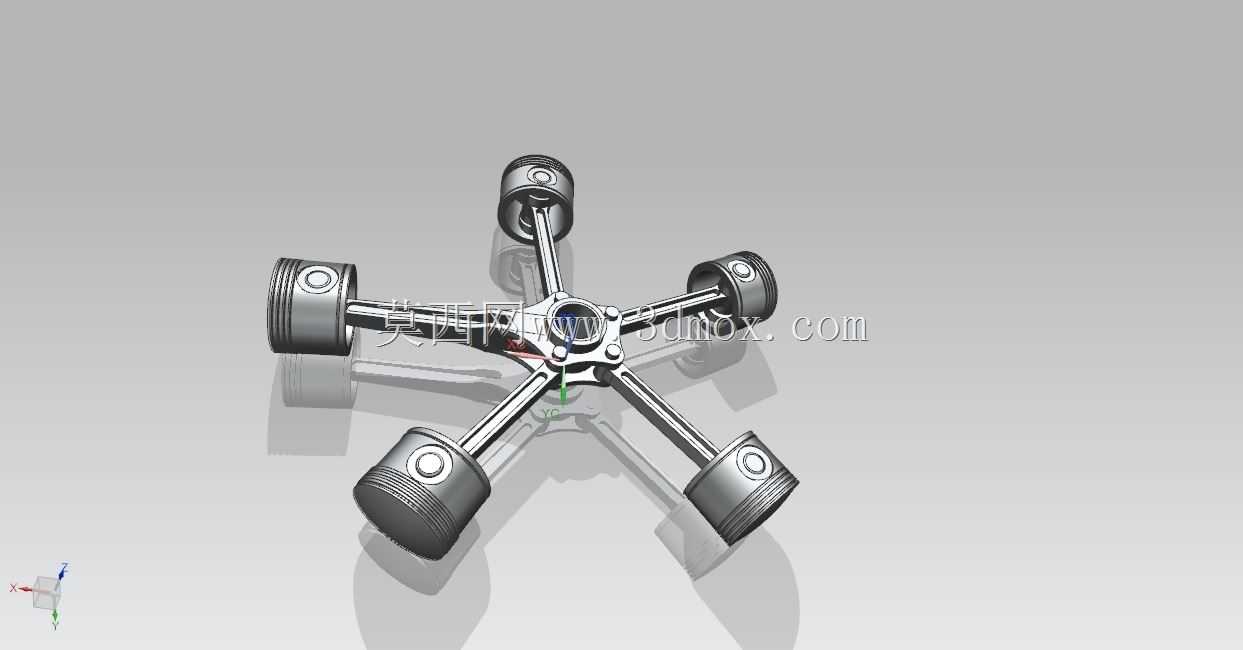

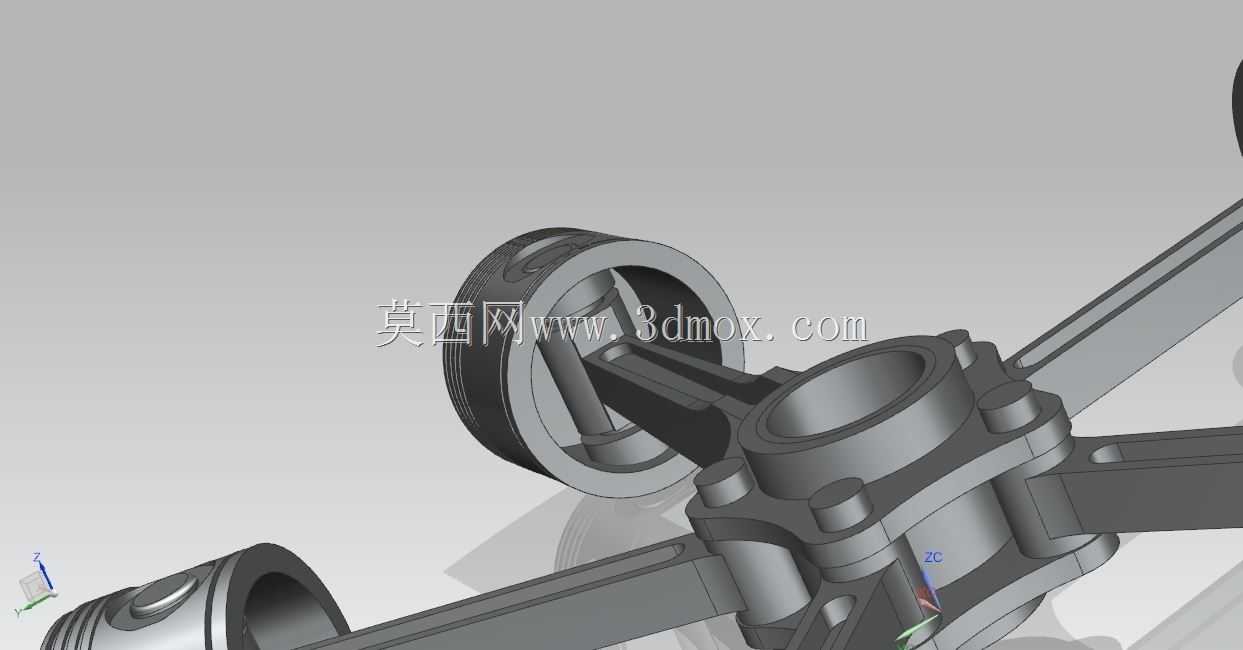

这款径向发动机采用经典的星型气缸环绕布局，核心结构围绕中央曲轴箱完成动力传递路径的搭建，在航空轻型动力、小型农用机械动力、特种作业装备动力场景中有着长期成熟的应用。区别于直列、V型排布的内燃机结构，该设计将多组气缸沿曲轴的圆周方向均匀向外辐射排布，如同车轮辐条从轴心向外延展，这种布局能够在更小的整机轴向尺寸下，实现更大的总排气量，同时让整机的重量分布围绕曲轴中心高度对称，大幅降低动力输出过程中的偏心振动问题。从实际用途来看，这类结构的发动机最初广泛应用于轻型通航飞机的动力单元，凭借紧凑的径向尺寸、优秀的风冷散热效率，能够在飞行过程中借助迎面气流直接完成气缸散热，无需布置复杂的水冷管路与散热系统，降低动力系统的整体故障率；后续在小型固定作业动力设备、复古定制摩托动力改装场景中，这类结构也凭借独特的机械外观与可靠的动力输出特性获得应用。在产品功能特性上，该结构通过多组连杆共同铰接在中央曲轴的曲柄销上，当不同气缸按照预设点火顺序完成做功冲程时，活塞的往复直线运动通过连杆转化为曲轴的旋转扭矩，多缸交替做功的模式能够让曲轴的输出扭矩更加平顺，避免单缸或小缸数发动机动力输出的脉冲感；同时环绕式的气缸布局让每个气缸的散热条件高度一致，不会出现直列发动机首尾气缸温差过大导致的热变形不均问题，提升长时间高负荷运行的稳定性。在设计思路层面，该模型完整还原了径向发动机的核心配合关系：中央曲轴箱作为整个动力单元的安装基准，既要承载曲轴的旋转支撑，也要为每个气缸提供精准的安装定位面，保证各气缸的轴线精准交汇于曲柄销的运动轨迹中心，避免连杆运动过程中出现偏磨卡滞；活塞与气缸壁的配合间隙、连杆大小端的铰接间隙都按照内燃机的常规配合公差做了结构预留，能够直观展示动力从活塞到曲轴的完整传递路径。从外形尺寸与安装边界来看，这类径向发动机的整体外轮廓为近似圆柱形态，安装接口集中在曲轴箱的后端端面，可直接对接离合器或减速器输入端，外围的气缸头部预留了火花塞、进排气接口的安装位置，径向向外延伸的气缸不会额外增加整机的轴向长度，对于安装空间轴向尺寸受限、径向空间相对充裕的设备场景，这类动力布局有着不可替代的结构优势。
