工业过滤用长筒金属网笼结构设计

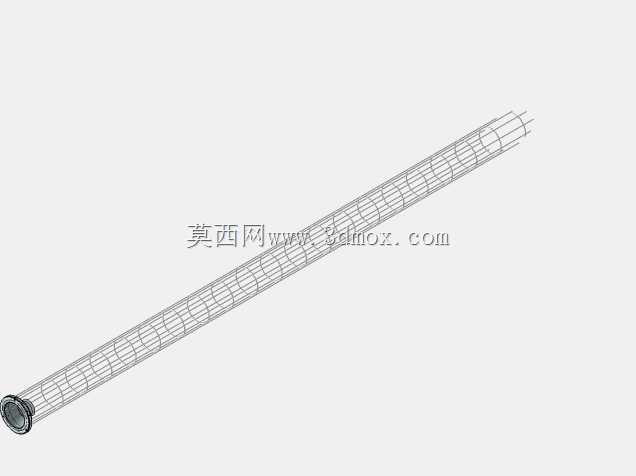

在流体过滤、粉体筛分、工业除尘等工况场景中，这类长筒形网笼是过滤元件的核心支撑部件，主要作用是为套设在其外侧的滤袋、滤网提供均匀的径向支撑力，避免过滤介质在流体压差作用下出现过度形变、贴附堵死甚至破损的问题，保障过滤通路的有效通流面积稳定。从结构设计来看，该网笼整体采用等径直筒构型，一端设置带密封槽的法兰端盖，用于和过滤设备的安装腔体对接定位，另一端做圆弧收边处理，既可以避免安装时刮损滤材，也能减少流体进入端的紊流扰动。主体支撑部分采用纵向纵筋配合环形加强箍的网格排布方式，纵筋沿筒体周向均匀分布，承担轴向的安装受力与滤材传递的径向载荷，环形箍按固定间距焊接在纵筋外侧，约束纵筋的径向形变，让整个网笼的周向支撑刚度保持一致，不会出现局部支撑不足导致滤材鼓包的问题。设计过程中需要重点匹配安装边界尺寸，筒体的外径要比配套滤袋的内径小1-2mm，预留滤材安装后的膨胀余量，法兰端的螺栓孔位、密封面尺寸需要和设备腔体的安装接口完全适配，避免安装后出现侧漏。纵筋的直径、环形箍的间距需要根据工况压差计算确定，常规低压流体过滤场景下，纵筋直径选3-4mm即可满足刚度要求，环形箍间距控制在100-150mm之间，既能保证支撑强度，也不会过多遮挡滤材的有效过滤面积。网笼整体采用金属线材焊接成型，表面做光滑打磨处理，所有焊点位置都要修磨平滑，没有毛刺、锐角，防止安装和更换滤材时划破滤袋，同时光滑的表面也能减少粉尘、杂质在网笼表面的附着堆积，降低反吹清理时的阻力。这类网笼广泛应用在袋式除尘器、液体过滤罐、粉体输送筛分设备中，不同工况下可以调整筒体长度、直径以及网格密度，比如高粉尘浓度的除尘场景，会适当加密环形箍的间距，提升网笼的抗形变能力，而大流量液体过滤场景则会在保证刚度的前提下适当增大网格开孔率，降低流体通过的阻力损失。在建模过程中，需要重点保证纵筋的直线度、环形箍的圆度，以及两者焊接位置的同轴度，避免网笼整体出现弯曲、椭圆变形，导致安装时无法顺利推入设备腔体，或者安装后滤材与网笼之间出现间隙，影响过滤效果。
