在往复式动力机械的传动链路里,曲轴承担着把活塞往复直线运动转化为旋转扭矩输出的核心职能,这套多拐曲轴结构适配小排量多缸内燃机的动力输出需求,常见于轻型乘用车动力总成、小型工程机械柴油机组、固定式农用动力泵站这类场景。从结构布局来看,该曲轴采用多曲拐错位排布的设计逻辑,曲拐之间按照发动机做功顺序设定对应的相位夹角,保证各缸活塞的做功行程能够均匀错开,让动力输出的扭矩波动被控制在合理区间,避免整机运转过程中出现过大的周期性振动。曲轴的动力输入端设置了带安装孔的法兰盘结构,法兰端面上的通孔用于和飞轮或者动力输出联轴器进行螺栓锁紧,端面的定位止口可以保证装配时的同轴度,避免飞轮旋转时出现偏心动不平衡。输出端轴颈加工有键槽结构,
通过平键连接可以把扭矩传递给外接的皮带轮、齿轮或者其他负载传动部件,轴端的限位台阶可以对配套传动件做轴向定位,防止运转过程中传动件发生轴向窜动。曲拐部分由主轴颈、连杆轴颈和曲柄臂整合而成,连杆轴颈的轴线和主轴颈轴线保持设定的偏心距,这个偏心距直接决定了活塞的行程长度,在整机排量核算阶段,偏心距和气缸缸径共同决定单缸工作容积,建模时需要严格保证偏心距的尺寸公差,否则会直接改变整机的压缩比参数。曲柄臂在满足结构强度的前提下做了适配性的轮廓优化,部分位置可以整合平衡重结构,用来抵消曲拐和连杆大头旋转运动产生的离心惯性力,降低主轴颈的轴承载荷。建模过程中首先要梳理各轴段的同轴关系,先搭建主轴颈的中心轴线作为整个零件的设计基准,
再按照相位角依次偏移生成各个连杆轴颈的偏心轴线,通过旋转阵列或者逐段拉伸的方式生成各个曲拐的实体,过渡位置必须做出圆角处理,避免轴颈和曲柄臂衔接的位置出现应力集中,内燃机长期承受交变冲击载荷时,应力集中位置是疲劳裂纹最先萌生的区域,圆角半径的取值需要结合轴颈直径做匹配,在结构允许的情况下适当加大圆角可以大幅提升曲轴的疲劳寿命。整个曲轴的轴向安装边界由两端的主轴颈定位尺寸决定,装配时主轴颈被支承在缸体的主轴承座内,轴瓦的宽度和主轴颈的长度互相匹配,轴向的窜动间隙由止推轴承进行限定,建模时需要预留出轴瓦的安装空间,不能出现实体和缸体结构干涉的问题。油道的布局在曲轴设计里是不可忽略的细节,压力润滑油从缸体主油道进入主轴颈表面,

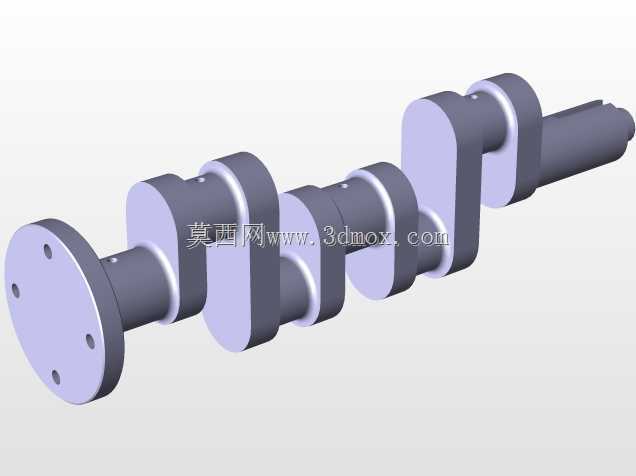

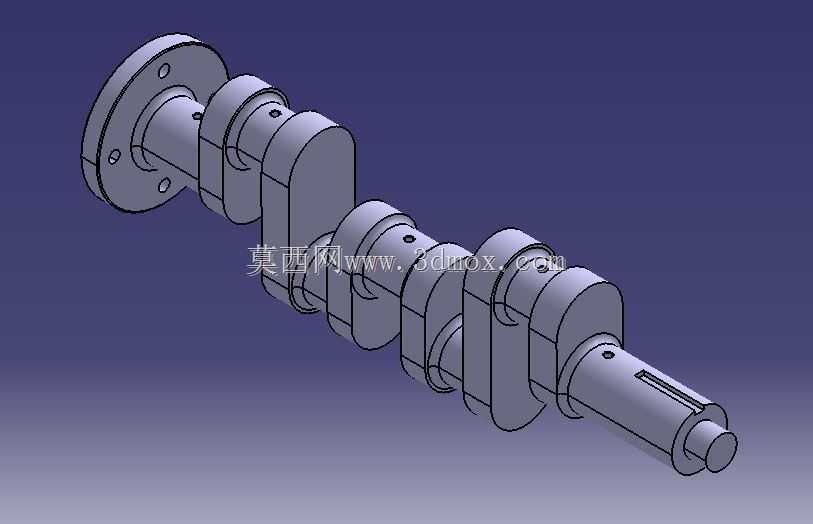

通过曲轴内部斜向打通的油孔输送到各个连杆轴颈表面,为连杆大头的轴承提供润滑,三维建模时需要把内部油道的路径完整还原,校验油孔的开孔位置不能和轴颈的受力工作面发生冲突,同时要避免油道孔距离曲柄臂外边缘过近导致局部结构强度不足。曲轴的动平衡校验是量产前的关键工序,三维数模可以提前提取各个曲拐的质量分布参数,仿真计算旋转时的不平衡量,指导后续机加工阶段在平衡重位置去重,减少样机调试阶段的动平衡修正工作量。整套数模完整还原了曲轴从输入端法兰、各档主轴颈、错位曲拐到输出端带键槽轴头的全部结构特征,所有配合轴段的直径、长度、定位台阶都按照实际装配逻辑搭建,既可以用于动力总成的装配干涉校验,也能作为后续工程图纸绘制、工艺路线编排、有限元强度校核的基础参考,在教学场景里也可以用来演示曲柄连杆机构的运动转换原理,帮助从业者理解往复运动转旋转运动的核心结构逻辑。
