阀门阀块用三铰接式传动连接臂结构

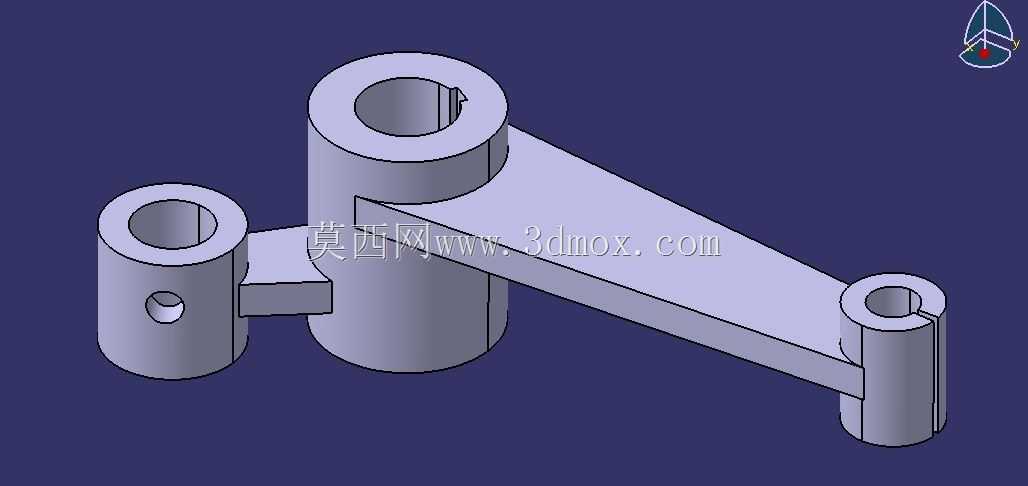

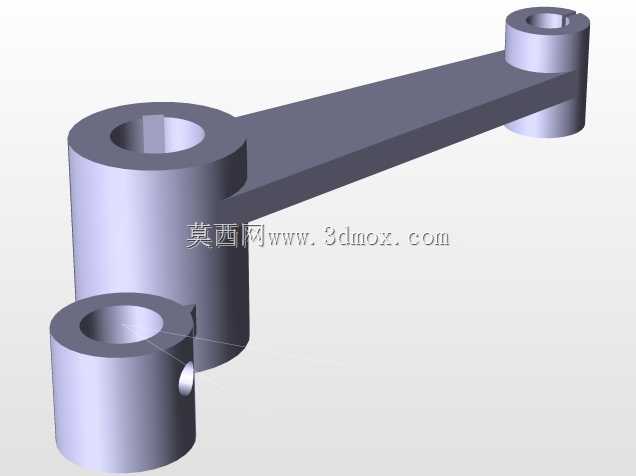

该连接臂构件主要应用于工业流程管路系统的阀组集成模块中，作为阀块执行端的动力传递部件，承担着把驱动端的直线或旋转动作同步传递到多个阀芯位置的作用，常见于多通路组合阀、分配阀的执行机构联动场景，在化工流体输送、市政给排水管网、工业液压阀站的阀组单元里都能见到这类结构的应用。从实际功能来看，这个构件上设置的三个带孔筒状结构分别对应不同的连接点位：最高位置的大直径筒座是主驱动输入铰接点，用来和阀组的驱动摆杆或者执行器输出轴配合，承担整个臂体的主要受力，内孔预留的键槽结构可以传递扭矩，避免传动过程中出现相对滑动；左侧的小直径筒座是辅助定位铰接点，和阀块上的固定支撑轴配合，用来约束臂体的摆动轨迹，筒壁上开设的径向小孔是锁紧销安装位，装配后可以限制铰接轴的轴向窜动，避免设备运行过程中连接松脱；最右侧的开缝筒座是输出端连接点，用来和被控阀芯的阀杆连接，开缝结构可以通过紧固件收紧抱紧阀杆，消除配合间隙，提升传动的响应精度。

设计过程中采用布尔运算完成整体结构的实体构建，三个铰接座之间通过变截面的连接筋板整合为一体，筋板的厚度根据受力路径做了差异化设置：主铰接座到输出端的筋板受力最大，厚度沿力的传递方向做了渐变加厚处理，避免应力集中导致的结构变形；主铰接座到辅助定位座之间的连接筋尺寸相对紧凑，只需要承担定位约束的反力，不需要传递大扭矩，因此做了减薄处理，在保证结构强度的前提下尽可能降低构件整体重量，减少驱动端的负载。从安装边界来看，三个铰接点的中心距是设计时的核心尺寸参数，直接决定了阀组的动作行程和传动比，主铰接座的内孔直径匹配通用阀组执行器的输出轴尺寸，辅助定位座的孔位和阀块本体的预设支撑轴同轴度公差控制在0.02mm以内，避免装配后出现卡滞；右侧开缝筒座的内孔直径适配常规阀芯阀杆的直径范围，开缝的宽度预留了足够的抱紧收缩量，保证锁紧后不会出现打滑。

在实际工况中，这类连接臂需要长期承受往复摆动的交变载荷，因此结构上在每个筒座和筋板的连接位置都做了圆角过渡处理，避免直角位置产生应力集中，延长构件的疲劳寿命；筒座的轴向长度根据配合面的受力需求设置，主铰接座的配合长度最长，保证和驱动轴的接触面积足够大，降低接触面的压应力，减少长期运行后的磨损量；辅助定位座的配合长度略短，只需要满足定位支撑的受力要求即可；输出端的开缝筒座长度和阀杆的连接段长度匹配，保证抱紧力均匀分布在阀杆接触面上，不会出现局部应力过大压伤阀杆表面的情况。整个构件没有多余的冗余结构，所有的几何特征都服务于传动、定位、连接的核心功能，装配时只需要依次将三个铰接点对应安装到阀组的对应位置，锁紧右侧筒座的抱紧紧固件和左侧的定位销即可完成装配，不需要额外的调整工序，适配批量生产的阀组装配需求，能够在-20℃到80℃的常规流体工况环境下长期稳定运行，不会因为环境温度变化出现结构变形导致传动精度下降。
