手持动力工具用交直流串激电机结构

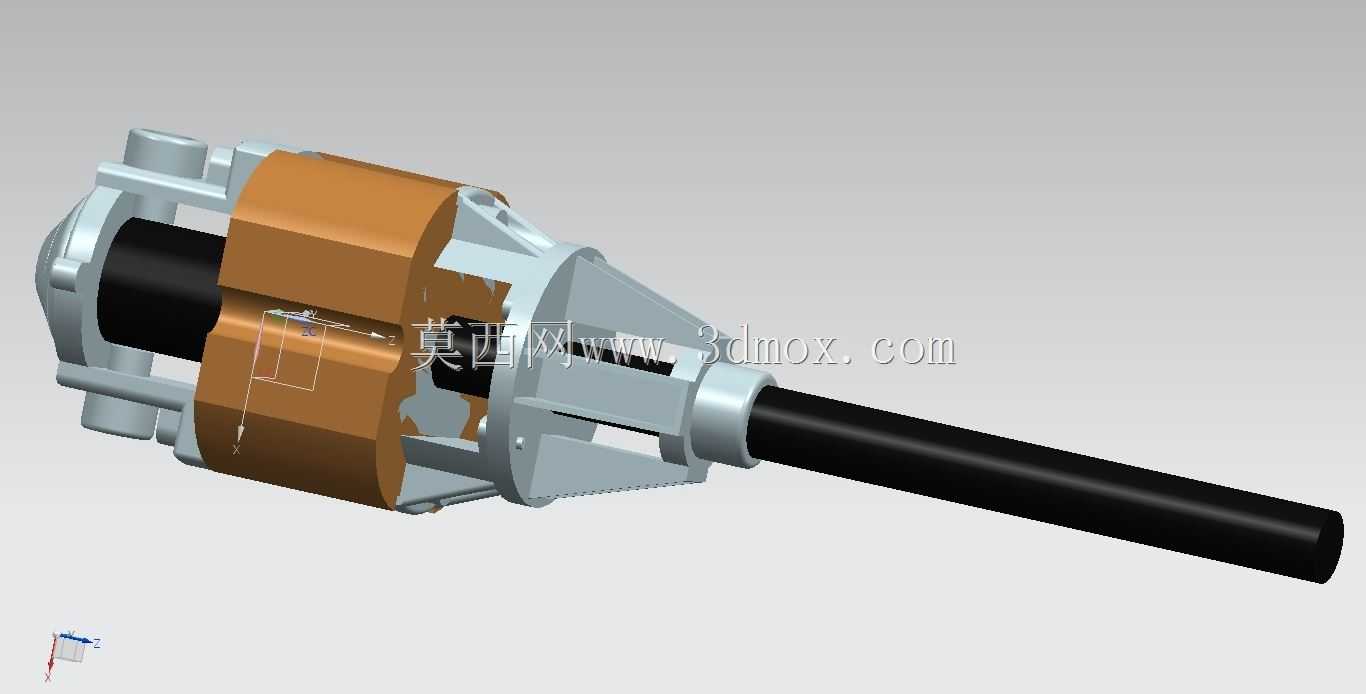

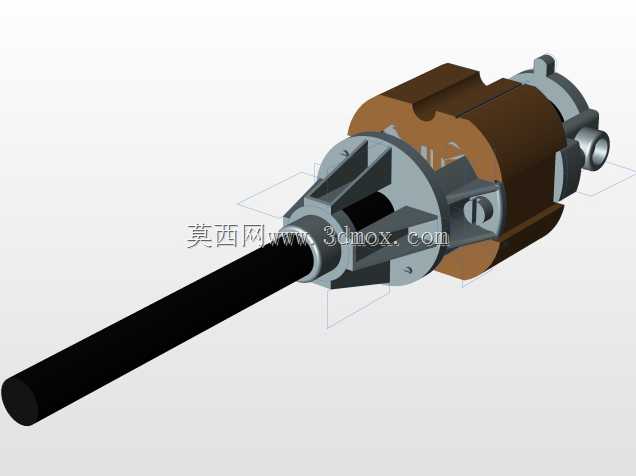

这款电机的结构设计完全围绕手持类动力工具的工况需求展开，日常在角磨机、冲击钻、手持砂光机这类需要高启动扭矩、宽转速区间的便携设备中作为核心动力源使用，作业时可直接将电能转化为旋转机械能，通过输出轴连接砂轮、钻夹头、磨盘等作业端部件，为各类手持加工作业提供稳定动力输出。从结构设计逻辑来看，整体采用同轴式布局，输出轴沿轴向贯穿转子与定子总成，前端设置锥面定位结构与设备的传动腔配合，可直接适配多数手持动力工具的安装腔体，无需额外设计转接法兰，能有效压缩整机的轴向尺寸，适配手持设备紧凑的内部空间要求。定子部分采用绝缘骨架包裹的励磁绕组结构，外部的金属机壳既承担绕组防护作用，也作为磁路的一部分导磁，同时表面预留的散热筋结构可在转子带风叶旋转时形成轴向风道，将绕组运行产生的热量快速带出，避免长时间高负载作业时出现绕组过热烧毁的问题。转子总成采用叠压硅钢片作为导磁基体，绕组端部做了绝缘浸漆处理，可承受手持设备作业时频繁启停、过载冲击的工况，换向器部分设置在靠近输出端的位置，与碳刷架配合时可减少碳刷的悬臂长度，降低设备振动带来的碳刷跳动异响，延长碳刷的更换周期。安装边界方面，机壳外部的定位凸台与手持工具的内腔卡槽完全匹配，输出轴的轴伸长度、键槽尺寸均符合手持动力工具的通用安装规范，装配时可直接卡入设备腔体，通过前端的锁紧螺母完成轴向固定，装配工序简单，不需要复杂的调校步骤即可保证转子的同轴度，减少运行时的径向跳动。设计过程中充分考虑了手持作业的动平衡要求，转子总成在出厂前都经过动平衡校正，剩余不平衡量控制在允许范围内，可在一万转以上的高转速工况下平稳运行，不会给操作工人带来明显的震手感。同时结构上预留了碳刷更换的窗口位置，日常维护时不需要完全拆解电机，仅需打开外部的碳刷盖即可完成碳刷更换，降低了终端用户的维护成本。
