带开槽安装位的折弯钢板支撑构件

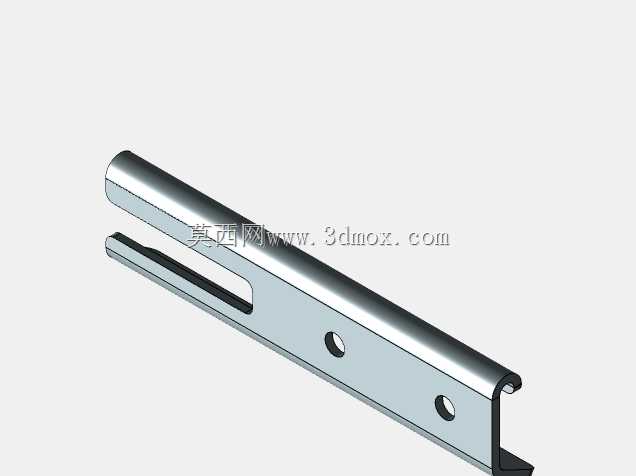

这类折弯成型的钢板支撑构件，在轻工输送线侧边导向、小型设备外置附件挂载、电气柜内部元件托装场景中十分常见，属于钣金类支撑结构里的典型通用件。从结构细节来看，构件主体采用长条钢板经多道折弯工序成型，一侧卷边处理提升长条形构件的整体抗弯刚度，避免长悬臂状态下出现受力形变，另一侧的折边作为安装贴合面，预留的两个圆形通孔用于穿装螺栓完成与安装基面的锁紧固定，板身开设的长条形开槽则为配套附件提供位置可调的安装空间，适配不同安装间距的附件固定需求，无需在安装现场重新打孔，降低现场施工的加工难度。设计这类构件时，首先要结合实际挂载载荷核算钢板基材的厚度，长条形结构的长度尺寸需要匹配安装位的跨距要求，卷边的圆弧半径需要结合板材厚度设定，避免折弯过程中出现板材开裂的问题，折边的宽度要满足螺栓安装的操作空间，预留的通孔孔径要比选用的固定螺栓直径大0.5-1mm，补偿安装基面的形位公差，长开槽的宽度要匹配配套附件的固定螺栓尺寸，开槽长度则根据需要的调节行程确定，保证附件位置调整时不会出现行程不足的问题。实际应用中，这类构件的安装边界需要注意，折边的贴合面需要与安装基面完全贴合，避免螺栓锁紧后构件出现内应力导致长期使用下变形，长开槽位置安装附件时需要搭配平垫增大接触面积，防止螺栓锁紧时压伤板面孔边，卷边一侧作为承载边时，载荷施加方向需要垂直于构件主体平面，避免侧向受力导致卷边变形失效。建模过程中需要注意折弯系数的匹配，不同厚度的钢板对应不同的折弯扣除值，保证展开后的下料尺寸准确，折弯处的止裂槽处理要符合钣金加工工艺要求，避免折弯转角处出现应力集中，开孔位置需要与折弯边保持足够的距离，防止折弯过程中孔位出现拉扯变形，这类构件不需要额外的焊接工序，所有成型工序都可以通过数控冲压、数控折弯完成，加工效率高，适合批量生产，在各类需要长条状可调支撑的设备场景中都能灵活适配。
