可补偿角度偏移的十字万向联轴器结构

做传动结构设计的工程师大多遇到过轴系不对中的问题，不管是安装误差累积，还是设备运行中机架受载变形、部件相对位移，刚性联轴器根本没法适应这类工况，硬上只会憋坏轴承、扭断轴颈，这时候万向联轴器就是最常用的解决方案。这类部件的核心作用，就是在两根存在轴线夹角的转轴之间传递旋转扭矩，允许连接端在一定角度范围内自由偏摆，不会因为轴系不同心造成传动卡滞或额外负载。

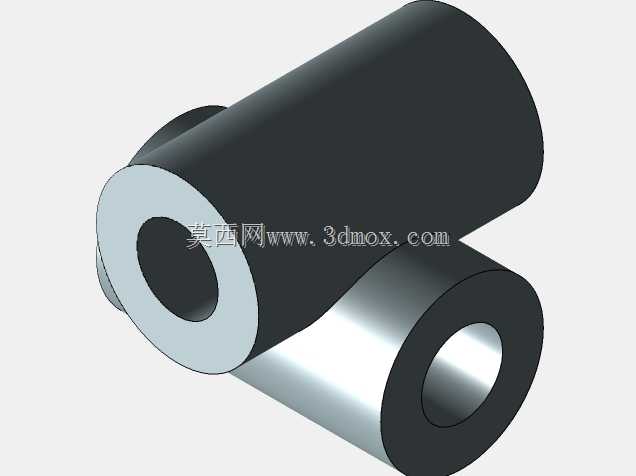

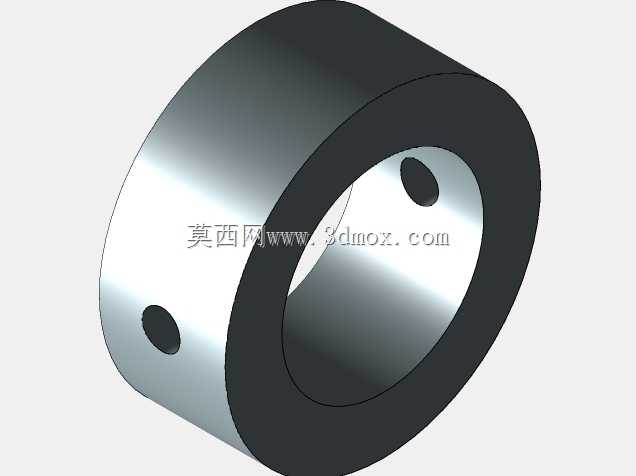

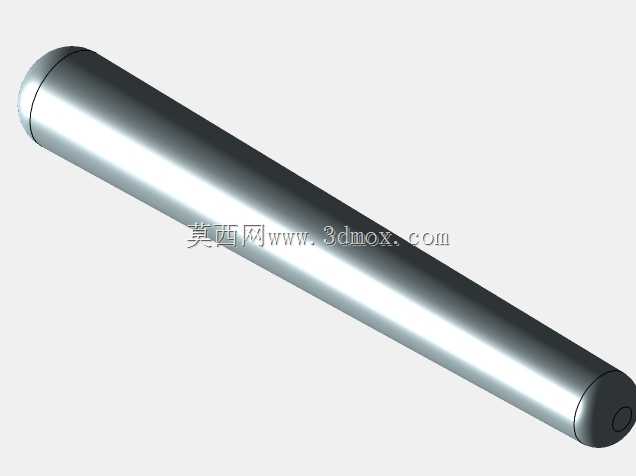

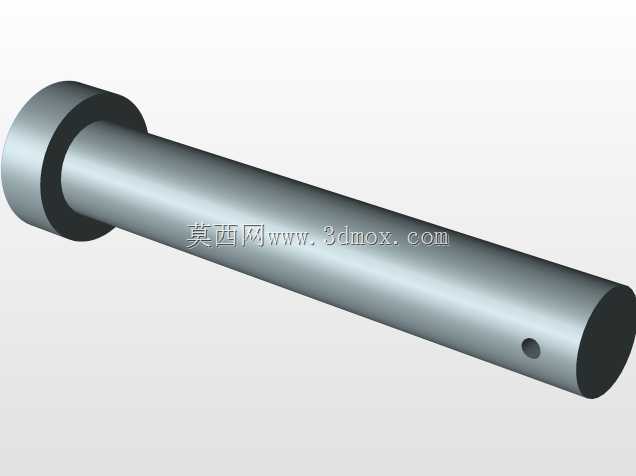

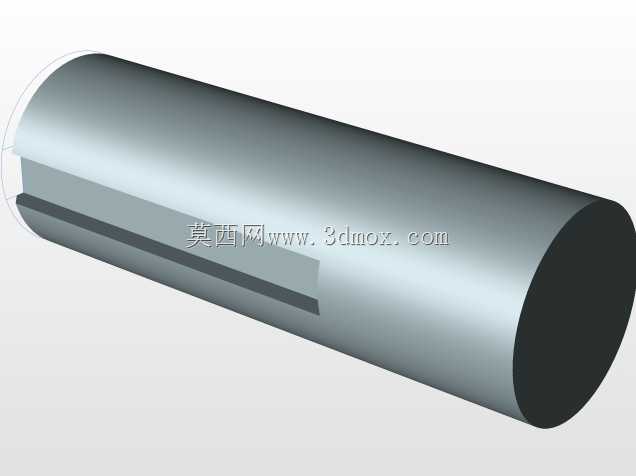

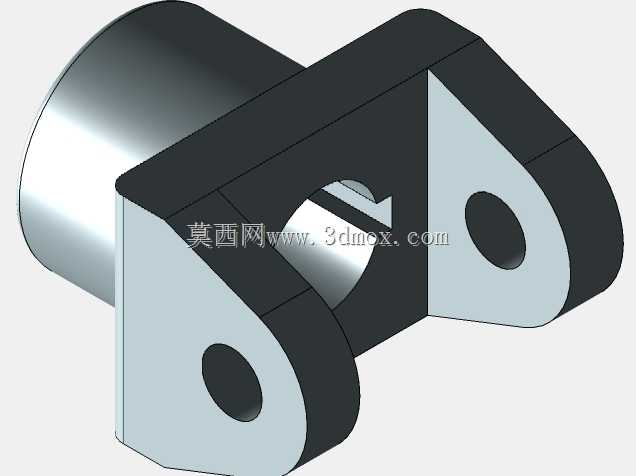

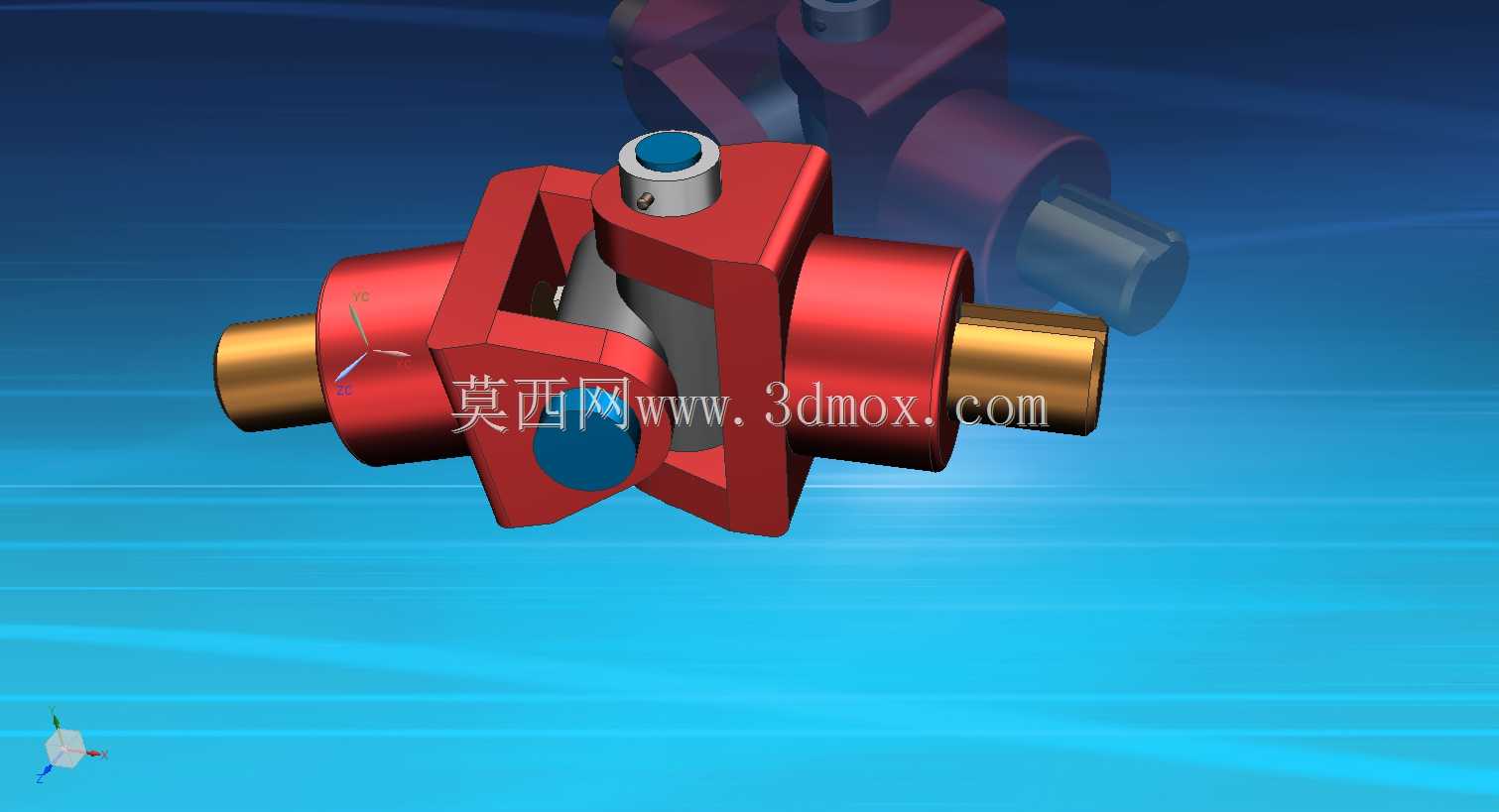

从结构逻辑上看，这套十字式万向联轴器采用中间十字轴作为传动核心，两端分别连接带叉形接头的轴套，十字轴的四个轴颈分别嵌入两端叉头的安装孔内，配合耐磨衬套形成转动副，当两端轴存在角度偏移时，十字轴可在叉头内自适应转动，持续维持扭矩传递的连续性。设计时首先要明确安装边界：两端轴套的内孔需匹配被连接轴的轴径，轴套上设置紧定螺钉位，可实现与传动轴的周向固定，避免传动过程中出现打滑松脱；整体径向尺寸需适配安装空间的避让要求，不能和周边的机架护罩、管线产生运动干涉，轴向预留的窜动间隙要匹配设备运行中轴系的热伸长量，避免热胀后顶死结构。

实际应用场景覆盖极广，车辆传动系统里，它用来连接变速箱输出轴与驱动桥输入轴，适配车辆行驶过程中悬架跳动带来的轴系角度变化，保证动力持续传递到车轮；工业设备里，长距离传动轴系、多段折线布置的传动链路、轧钢设备的辊道传动、工程机械的工作机构传动，都能见到这类结构的身影。单十字万向联轴器存在瞬时传动比波动的特性，当两轴夹角偏大时，从动端会产生周期性的转速波动，带来附加动载荷，所以对传动平稳性要求高的场合，通常会成对使用双万向节结构，通过合理布置中间轴的相位，抵消转速波动的影响。建模过程中需要重点关注十字轴与叉头的配合间隙，既要保证转动灵活无卡滞，又不能间隙过大造成传动回差过大，影响传动精度；叉头的受力截面要做强度校核，传递额定扭矩时不能出现应力集中导致的断裂，轴颈处的润滑通道预留也不能遗漏，方便后期维护时加注润滑脂，降低转动副的磨损速率，延长部件整体使用寿命。
