三辐式炫彩乘用车辆转向操控盘结构

　　日常做整车内饰结构匹配时，转向盘作为驾驶员直接高频接触的操控部件，其结构合理性、握持适配性直接影响驾驶操控体验与行车安全，这款三辐式转向结构的建模过程，完全围绕实车装配的边界条件展开。先从安装边界说起，转向盘中心的基座部分需要和转向柱的花键轴完成精准配合，基座的内孔尺寸、键槽位置公差需要和转向柱输出端完全匹配，安装后端面的平面度要求控制在0.1mm以内，避免装配后出现转向旷量，中心区域预留的空间需要覆盖安全气囊模块、多功能按键线束的布置空间，基座的壁厚设计兼顾结构强度与轻量化要求，采用加强筋布局分散转向受力时的应力集中，避免长期使用后出现基座开裂的问题。

　　轮圈部分的截面采用类椭圆的人体工学设计，握持区域的周长适配绝大多数成年用户的手掌围度，轮圈表面的包覆层预留了3mm的厚度空间，可适配真皮、搪塑等不同材质的包覆工艺，轮圈的整体直径控制在370mm左右，既满足低速转向时的力矩传递效率，也不会遮挡仪表盘的行车信息显示区域，三辐条的连接结构采用等强度过渡设计，每根辐条和轮圈、中心基座的连接位置都做了圆弧过渡处理，避免应力集中导致的辐条断裂问题，辐条内部预留了线束穿引的通道，可集成多功能按键、换挡拨片的走线空间，不需要额外在转向盘外部布置线束，提升内饰的整洁度。

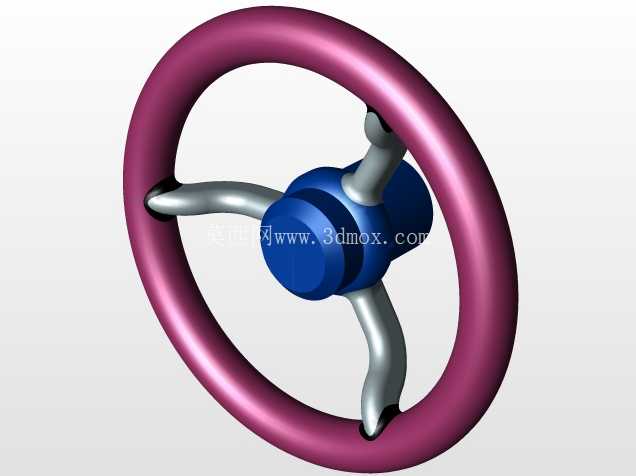

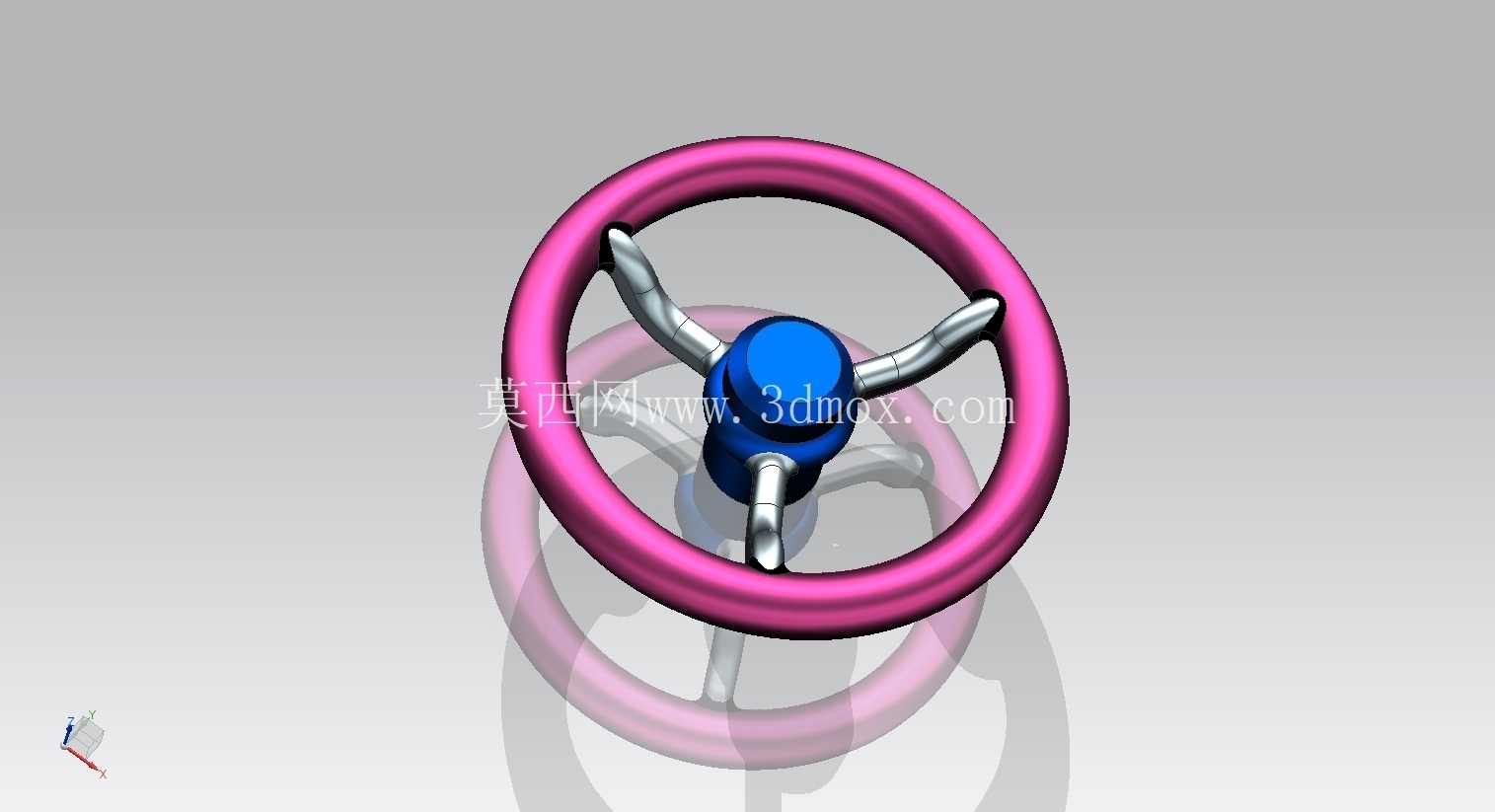

　　从应用场景来看，这类转向结构可适配家用紧凑型乘用车、小型新能源代步车、场地观光车等多种车型的转向系统，不同车型可根据内饰风格调整轮圈、辐条、中心基座的配色方案，比如这款模型采用的亮粉色轮圈搭配金属质感辐条、蓝色中心盖的配色，就适配主打年轻用户群体的小型代步车内饰风格，可快速替换配色方案匹配不同的内饰设计主题。设计过程中需要重点考虑转向盘的转动行程边界，转向盘从左极限到右极限的转动圈数对应转向机的行程参数，轮圈的边缘不能和转向柱护罩、仪表盘侧围、驾驶位座椅侧方产生运动干涉，转动全行程中驾驶员的手部握持空间需要预留足够的余量，避免打方向时出现手部磕碰的问题。

　　结构强度方面，轮圈和辐条的连接位置需要满足转向力矩传递的强度要求，在承受最大转向力矩时，结构的变形量需要控制在弹性变形范围内，不能出现塑性变形影响操控精度，中心基座和转向柱的连接结构需要设置防松结构，避免长期颠簸路况下连接松动。握持区域的表面纹理设计可根据需求做防滑处理，提升手部出汗时的握持摩擦力，轮圈的截面形状在3点钟、9点钟的常用握持位置做了微凹处理，贴合自然握持状态下的手指轮廓，降低长时间驾驶的手部疲劳感。

　　建模过程中对各部件的装配间隙做了精准控制，中心装饰盖和基座的配合间隙控制在0.3mm以内，辐条和轮圈的连接位置做了无缝过渡处理，后续做渲染或者3D打印验证时不需要额外做大量的面修补工作，各部件的分型面位置也考虑了后续注塑开模的工艺要求，避免出现倒扣结构导致的开模困难，壁厚设计保持均匀，避免注塑过程中出现缩痕、翘曲等工艺缺陷。
